ФВУ-02-02 исп.2 фильтровентиляционная установка
Распечатать

ФВУ-02-02 исп.2 фильтровентиляционная установка

775х770х1440Масса: 114 кг

133 500 Р + 4 920 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-02-02 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
775х770х1440
Количество рабочих мест:
2
Назначение:
Для плазменной и лазерной резки конструкционных и углеродистых сталей
Фильтры:
Фильтрующая касcета
Конструкция:
Навесная
Система самоочистки:
С системой самоочистки
Вытяжная система:
С разъемом для ПВУ
Производительность вентилятора:
1850-2650 м.куб./час
Мощность электродвигателя вентилятора:
1.5 кВт
Активная фильтрующая поверхность :
10 м.кв.
Давление сжатого воздуха, не менее:
4 атм.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
99 %
Масса:
114 кг

Фильтровентиляционная установка ФВУ-02-02 исп.2 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующей кассеты, электрощитка.

Воздушно-газовая смесь, удаляемая из рабочей зоны через ПВУ или фланец, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок вентилятора, установленного в верхней части установки.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки осуществляется в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в поддон, расположенный в нижней части установки.

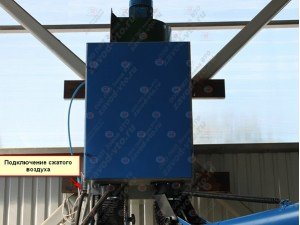

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением 4 атм.

С лицевой стороны фильтровентиляционная установка ФВУ-02-02 исп.2 оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Фильтровентиляционная установка ФВУ-02-02 исп.2 крепится к стене с помощью четырех кронштейнов, установленных на задней стенке изделия. Установка оборудована выносным электрическим щитком, который также крепится к стене здания в удобном для работы месте.

Окраска поверхности фильтровентиляционной установки ФВУ-02-02 исп.2 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- Фильтр воздушный картриджный;

- Кабель с разъёмом для подключения;

- Ящик с установленным электрооборудованием.

Фильтровентиляционная установка ФВУ-02-02 исп.2 предназначена для улавливания и очистки воздуха от аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при плазменной и лазерной резке конструкционных и углеродистых сталей.

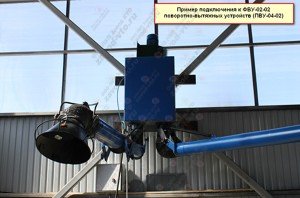

Фильтровентиляционная установка ФВУ-02-02 исп.2 дополнительно может комплектоваться одним или двумя подъемно-вытяжными устройствами ПВУ-04, ПВУ-04-02 или фланцами ФЛ, которые крепятся ко дну установки, что позволяет использовать установку ФВУ-02-02 исп.2 как для двух, так и для одного рабочего места. Использование фланцев ФЛ позволяет подключать установку непосредственно к вытяжной системе рабочего места с помощью гибкого шланга. В случае, когда используется только одно ПВУ или фланец ФЛ, второй фланец для подключения к установке закрывается заглушкой с резиновым уплотнением.

Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Пневматическая система очистки фильтрующей кассеты установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

30 840 Р
+ 1 092 Р Упаковка
29 820 Р
+ 1 092 Р Упаковка
ФЛ фланец
ФЛ
2 400 Р
+ 48 Р Упаковка

Руководство по эксплуатации ФВУ-02-02 исп.2 (Вентиляционная_установка_ФВУ-02-02_исп.2.pdf, 177 Kb) [Скачать]

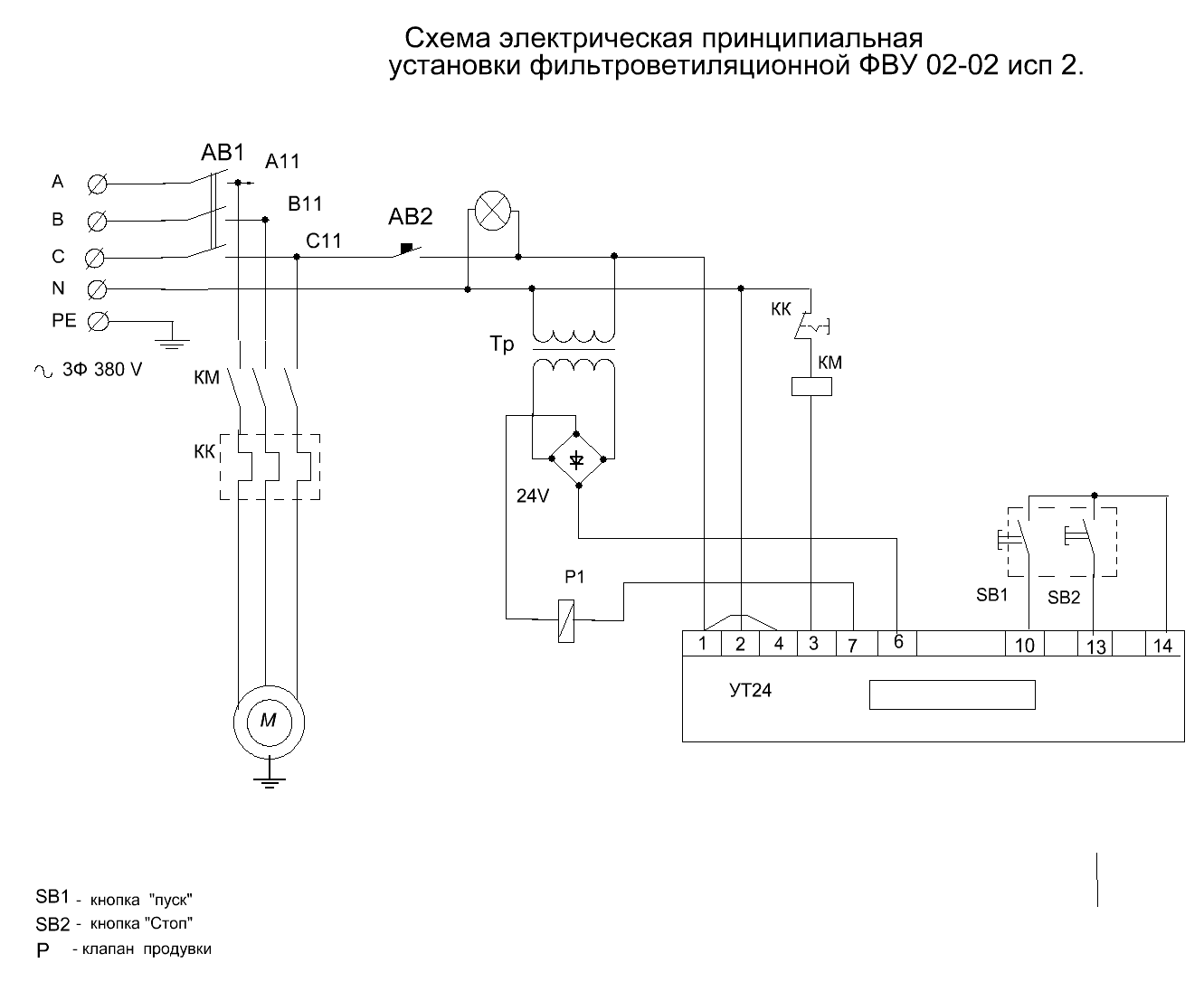

Схема ФВУ-02-02 исп.2 (Эл.схема_ФВУ_02-02_исп2.GIF, 25 Kb) [Скачать]
