ФВУ-03-02 фильтровентиляционная установка
Распечатать

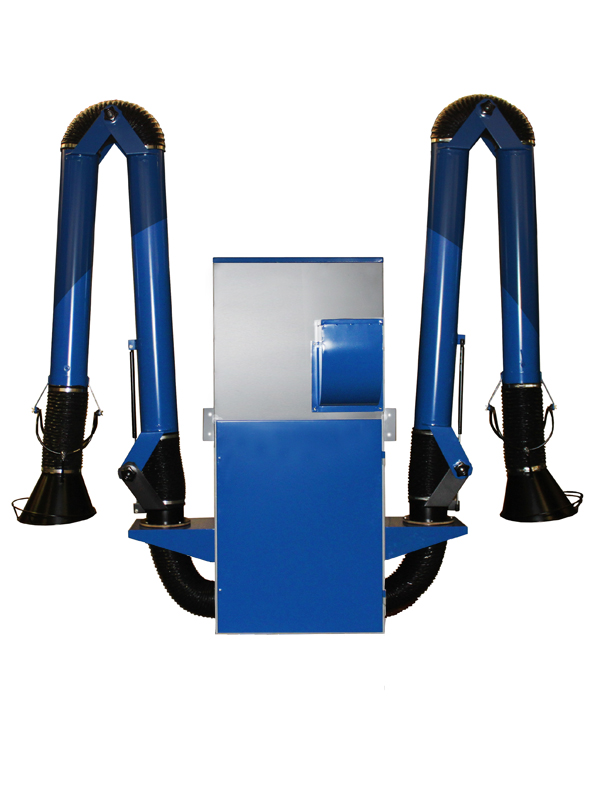

ФВУ-03-02 фильтровентиляционная установка

1360х950х1550 (без учета ПВУ)Масса: 179 кг

194 820 Р + 5 100 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-03-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
1360х950х1550 (без учета ПВУ)
Количество рабочих мест:
2
Особенность:
С 2-мя ПВУ
Назначение:
Для сварочных работ
Фильтры:
Фильтры грубой и тонкой очистки, угольный фильтр
Конструкция:
Навесная
Система самоочистки:
Без системы самоочистки
Вытяжная система:
С ПВУ
Производительность вентилятора:
1850-2650 м.куб./час
Мощность электродвигателя вентилятора:
1.5 кВт
Активная фильтрующая поверхность фильтра тонкой очистки :
23 м.кв.
Активная фильтрующая поверхность угольного фильтра:
2 м.кв.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Радиус действия ПВУ:
2.5 м
Степень очистки:
99 %
Уровень шума, не более:
78 дБА
Масса:
179 кг

Фильтровентиляционная установка ФВУ-03-02 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, двух подъемно-поворотных вытяжных устройств, вентилятора, фильтрующих кассет.

Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через воздуховоды и искрогасители, через фильтр грубой очистки, фильтр тонкой очистки, угольный фильтр, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок со встроенной распределительной решеткой, установленный в верхней части установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

В нижней части фильтровентиляционной установки ФВУ-03-02 предусмотрен поддон, в котором собираются крупные частицы процесса очистки. При необходимости, по мере загрязнения, необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-03 оборудована дверью для обслуживания фильтров и очистки поддона от мусора, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-03-02 крепится на стену помещения с помощью четырех кронштейнов, расположенных на задней стенке установки.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети. Включение, выключение вентилятора установки производится с помощью выносного пульта управления.

Установленное поворотно-вытяжное устройство позволяет производить забор сварочного аэрозоля и пыли из зоны проведения сварочных работ в радиусе 2,5 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Окраска поверхности фильтровентиляционной установки ФВУ-03-02 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- ПВУ;

- Фильтр воздушный кассетный;

- Фильтр воздушный компактный;

- Фильтр воздушный угольный;

- Выносной пульт управления;

- Кабель с разъёмом для подключения.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Фильтровентиляционная установка ФВУ-03-02 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Для удаления вредных веществ из зоны выполнения работ фильтровентиляционная установка ФВУ-03-02 оборудована вентилятором, двумя подъемно-поворотными вытяжными устройствами (ПВУ), что позволяет использовать фильтрующую установку для комплектации двух рабочих мест. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, не содержать взрывоопасных смесей.

Руководство по эксплуатации ФВУ-03-02 (Вентиляционная_установка_ФВУ-03-02.pdf, 374 Kb) [Скачать]

Схема ФВУ-03-02 (Эл.схема_ФВУ-03-02.pdf, 57 Kb) [Скачать]
