ССД-03-02 сварочно-сборочный стол 3D
Распечатать

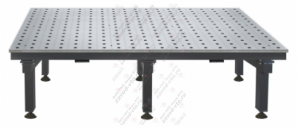

ССД-03-02 сварочно-сборочный стол 3D

Стальная плитаРавномерно распределенная нагрузка на плоскость стола: 4500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 556 кг 1900х1400х850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 1400мм

232 696 Р
Цена указана с учетом НДС.
ССД-03-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1900х1400х850
Габаритные размеры рабочей поверхности стола (мм) 1900х1400
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 4500
Масса (кг) 556

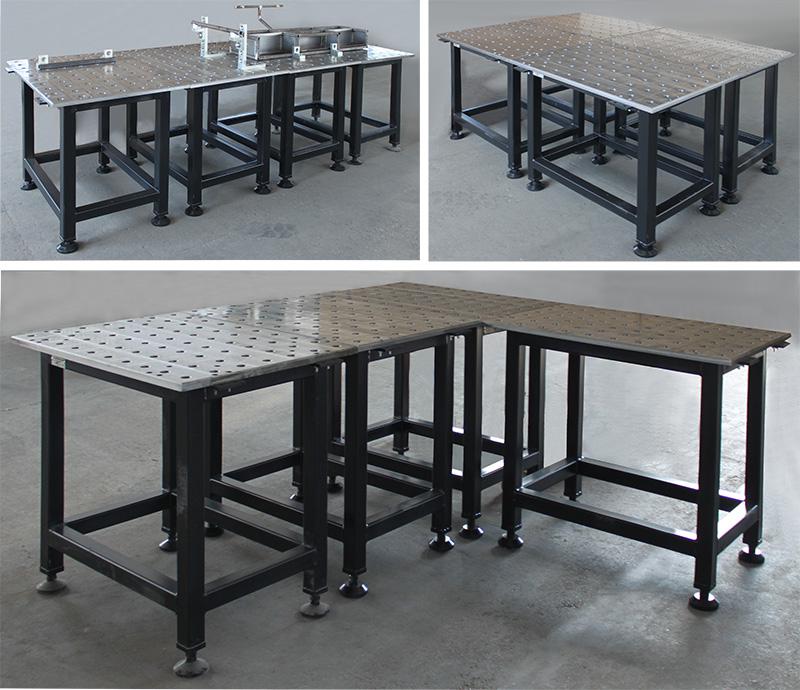

Сварочно-сборочный стол 3D ССД-03-02 состоит из сварных деталей рамы и из нескольких стальных столешниц, объединённых в одну рабочую поверхность с разметочной сеткой и точными отверстиями с шагом 100±0,02мм.

В сврочно-сборочных столах данной серии установка и закрепление позиционирующей и фиксирующей оснастки осуществляется по отверстиям при помощи специального быстрозажимного болта БС-01. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на сварочных столах данной серии.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Для компенсации неровности пола, сварочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССД-03-02:

Столы сварочно-сборочные 3D универсальны и пригодны для единичного и серийного производства. В том числе их можно использовать как позиционер для роботизированной сварки.

Наличие координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности сборочного стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда и позволяет выставлять собираемые, свариваемые детали от риски, что исключает дополнительную установку упора для координации изделия, узла или конструкции в целом на плоскости сварочного стола.

Высокая точность позиционирования заготовок на поверхности стола с отклонением от плоскостности не более 0,5 мм.

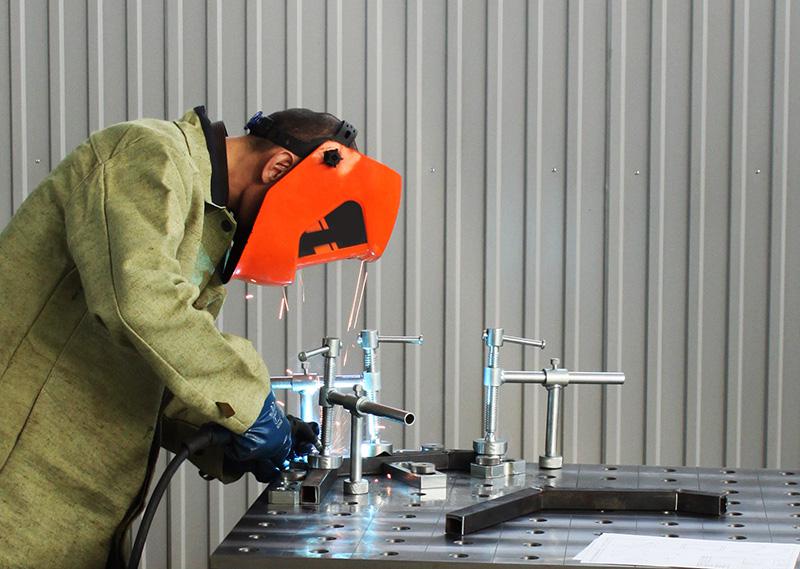

Стол сварочно-сборочный 3D ССД-03-02 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки, что увеличивает производительность и качество сборки.

Столешница стола выполнена из стального листа 20 мм, состоящего из двух частей, разделяющих рабочую поверхность пополам. На поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Каркас сварочно-сборочного стола 3D ССД-03-02 оборудован регулируемыми опорами для компенсации неровностей пола.

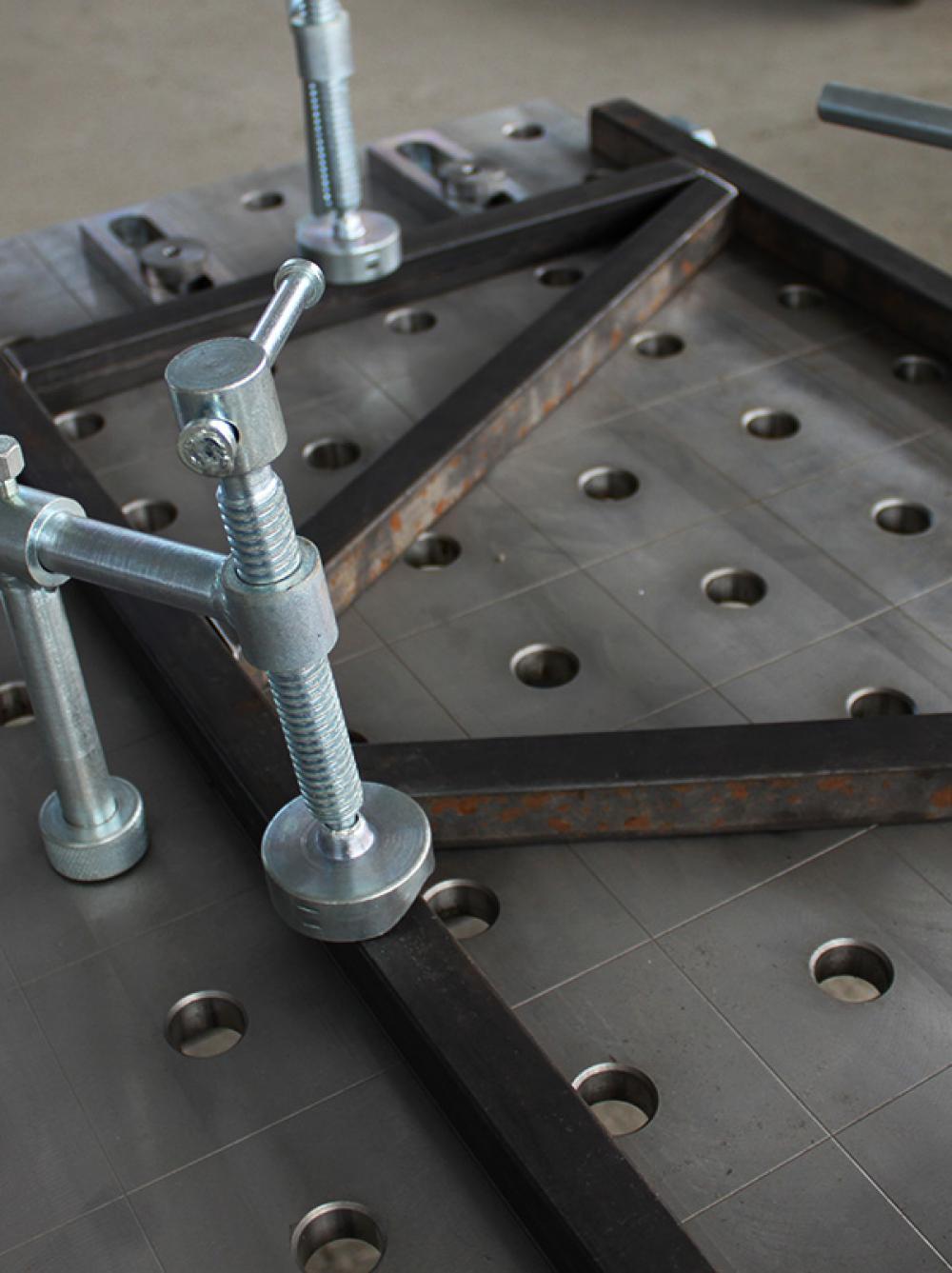

Сборочные приспособления фиксируются на столе с помощью специальных быстросъемных болтов БС-01, которые устанавливаются в отверстия диаметром 26 мм, выполненные на столешнице с шагом 100 мм. Использование для крепления оснастки на столе сварочно-сборочном 3D быстросъемных болтов БС-01 значительно сокращает время установки собираемых изделий на сварочно-сборочный стол 3D.

Стол сварочно-сборочный 3D ССД-03-02 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02, ОД-03. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 1000 мм. Опоры ОД-02 служат для крепления стола к полу помещения. Комплект колесных опор ОД-03 позволяет легко перемещать стол к месту проведения сварочно-сборочных, монтажных работ.
