ССД-03 исп.2 сварочно-сборочный стол 3D
Распечатать

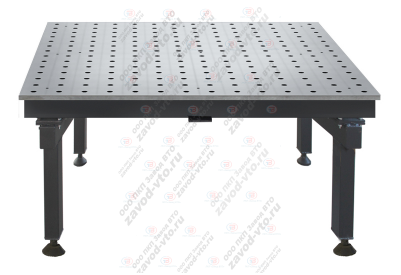

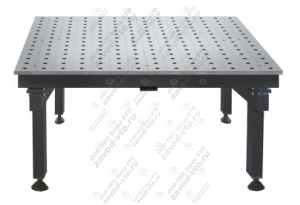

ССД-03 исп.2 сварочно-сборочный стол 3D

Чугунная плитаРавномерно распределенная нагрузка на плоскость стола: 3000 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 374 кг 1400 х 1400 х 850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 1400мм

213 816 Р
Цена указана с учетом НДС.
ССД-03 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики стола сварочно-сборочного 3D ССД-03 исп.2

ПараметрЗначение
Габаритные размеры стола (мм)1400х1400х850
Габаритные размеры рабочей поверхности стола (мм)1400х1400
Отклонение от плоскостности рабочей поверхности стола (мм)не более 0,5/1000
Мах равномерно распределенная нагрузка на рабочую поверхность (кг)до 3000
Масса (кг)374

Сварочно-сборочный стол 3D ССД-03 исп.2 состоит из каркаса сварной конструкции и столешницы, образованной двумя, установленными встык, цельнолитыми чугунными плитами с разметочной сеткой и точными отверстиями с шагом 100±0,02 мм.

В сврочно-сборочных столах данной серии установка и закрепление позиционирующей и фиксирующей оснастки осуществляется по отверстиям при помощи специального быстрозажимного болта БС-01. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на сварочных столах данной серии.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Для компенсации неровности пола, сварочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССД-03 исп.2:

Столы сварочно-сборочные 3D универсальны и пригодны для единичного и серийного производства. В том числе их можно использовать как позиционер для роботизированной сварки.

Наличие координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности сборочного стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда и позволяет выставлять собираемые, свариваемые детали от риски, что исключает дополнительную установку упора для координации изделия, узла или конструкции в целом на плоскости сварочного стола.

Высокая точность позиционирования заготовок на поверхности стола с отклонением от плоскостности не более 0,5 мм.

1 121 Р
+
767 Р
+
ОД-03 комплект опор
ОД-03
5 133 Р
+
2 065 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.
Уточнить цену можно по запросу на pkp@zavodvto.ru.
2 419 Р
+
1 652 Р
+
1 475 Р
+
2 891 Р
+
3 717 Р
+
885 Р
+
УСД-10 упор угловой
УСД-10
1 652 Р
+
УСД-11 угольник
УСД-11
1 888 Р
+
УСД-12 угольник
УСД-12
2 714 Р
+
УСД-13 угольник
УСД-13
2 478 Р
+
УСД-14 угольник
УСД-14
4 720 Р
+
УСД-15 угольник
УСД-15
3 953 Р
+
УСД-17 упор угловой
УСД-17
5 900 Р
+
3 894 Р
+
ОСД-01 опора для труб
ОСД-01
1 003 Р
+
ОСД-02 опора для труб
ОСД-02
1 829 Р
+
2 065 Р
+
4 897 Р
+
ЗСД-01-02 стойка с зажимом
ЗСД-01-02
4 488 Р
+
4 543 Р
+
ЗСД-02-02 стойка с зажимом
ЗСД-02-02
3 599 Р
+
5 428 Р
+
ЗСД-03-02 стойка с зажимом
ЗСД-03-02
3 953 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.
БС-05 слот-гайка
БС-05
1 416 Р
+
5 074 Р
+
УСД-20 зажимной блок
УСД-20
18 231 Р
+
УСД-21 зажимной блок
УСД-21
44 132 Р
+
УСД-22 U-образный блок
УСД-22
49 324 Р
+
2 655 Р
+
ПОД-02 опорная стойка
ПОД-02
2 891 Р
+
ПОД-03 опорная стойка
ПОД-03
3 127 Р
+
1 180 Р
+
КПД-01 крепежная плита
КПД-01
16 520 Р
+
КПД-02 крепежная плита
КПД-02
34 338 Р
+
3 894 Р
+

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССД (система d26) - СКАЧАТЬ.

Для заказа серийной продукции или разработки модели по индивидуальным характеристикам
Вы можете отправить нам заявку. Действует гибкая система скидок!
