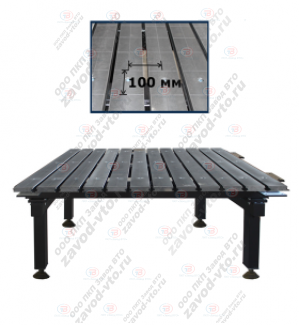

ССМ-01-07 сварочно-сборочный стол с координатной сеткой
Распечатать

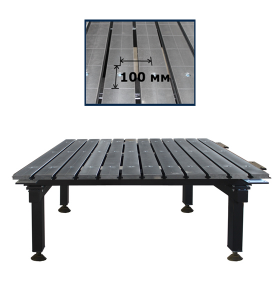

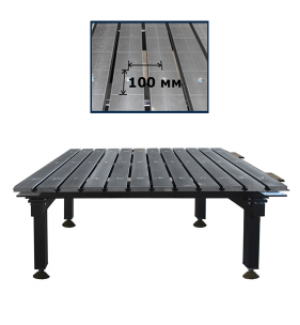

ССМ-01-07 сварочно-сборочный стол с координатной сеткой

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 2500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 380 кг 1185х1200х640 Координатная сетка с шагом рисок 100 ммШирина стола: 1200мм

132 219 Р
Цена указана с учетом НДС.
ССМ-01-07
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
ПараметрЗначение
Габаритные размеры стола (мм)1185х1200х640
Габаритные размеры рабочей поверхности стола (мм)
1185х1200
Отклонение от плоскостности рабочей поверхности стола (мм)не более 0,5
Координатная сетка с шагом рисок (мм)100
Равномерно-распределенная нагрузка на плоскость стола (кг)до 2500
Масса (кг)380

Сварочно-сборочный стол ССМ-01-07 состоит из сварных деталей рамы на 4-х стойках и 12-ти чугунных балок (в стандартной комплектации), образующих столешницу.

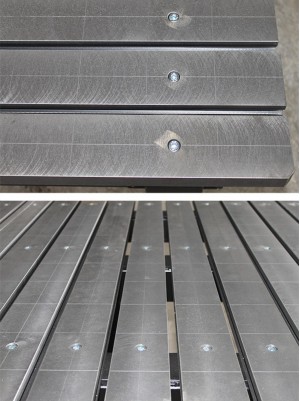

Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько сварочных приспособлений одновременно.

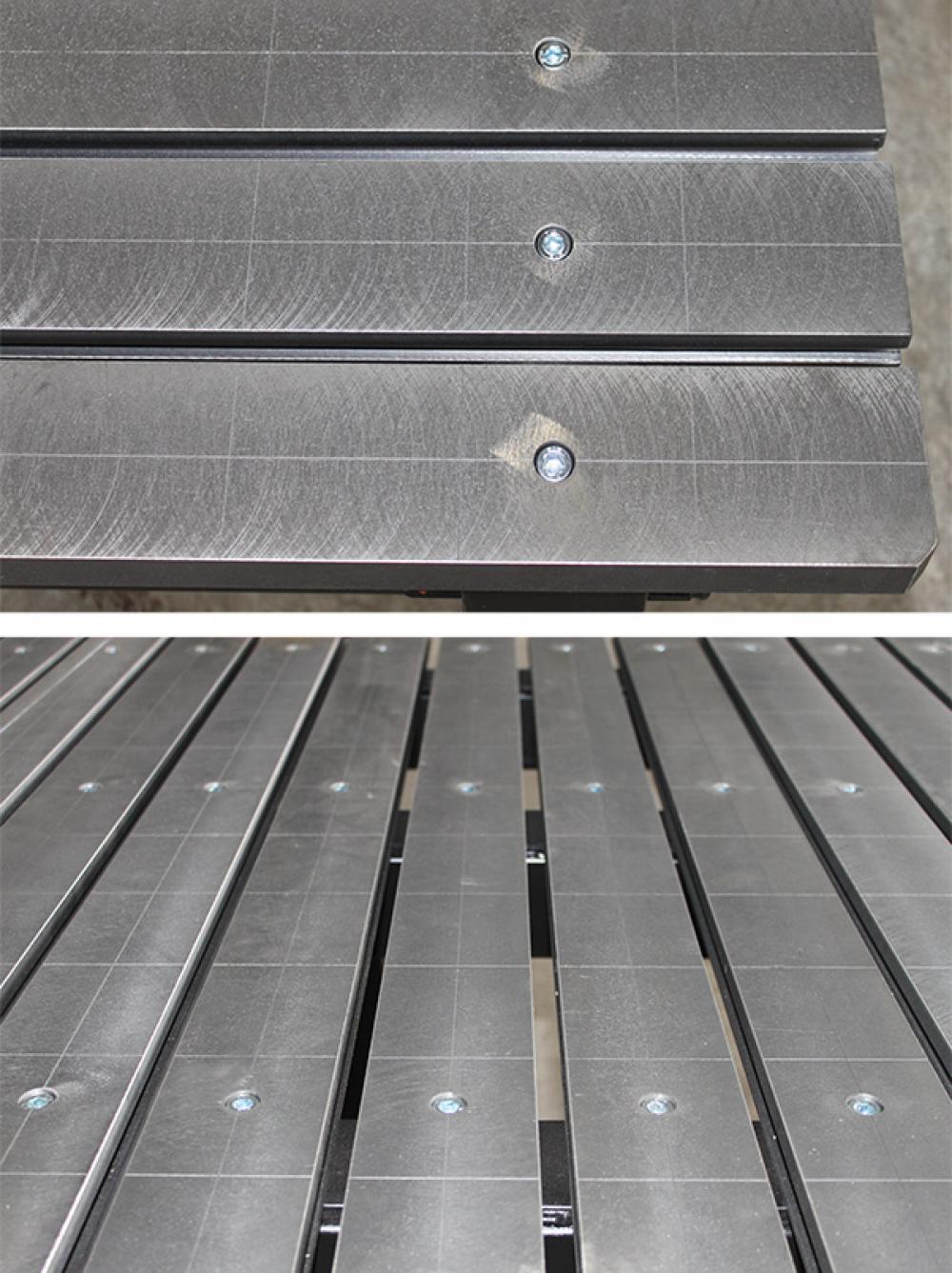

На поверхности сварочно-сборочного стола ССМ-01-07 нанесена разметочная сетка с шагом 100±0,05мм, что существенно облегчает установку позиционирующей оснастки.

Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла. Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине.

Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола ССМ-01-07 для проведения сварочно-сборочных работ.

Для компенсации неровности пола, сварочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика сварочно-сборочные столы ССМ-01-07 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).


Стол сварочно-сборочный ССМ-01-07 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

На рабочей поверхности, образованной набором чугунных балок, нанесена координатная сетка с шагом рисок 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений, свариваемых изделий и повышает производительность труда.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Максимально допустимая равномерно распределенная нагрузка на одну чугунную балку из серого литого чугуна составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на стол может быть увеличена при использовании соответствующего каркаса основания стола.

Модульная конструкция стола ССМ-01-07 позволяет соединять несколько столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Использование специальных опор ОС-02 (приобретаемых дополнительно) увеличивает высоту рабочей поверхности стола до 850 мм.
