ССМ-03-02 сварочно-сборочный стол
Распечатать

ССМ-03-02 сварочно-сборочный стол

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 550 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 636 кг 2670х1200х910Ширина стола: 1200мм

233 994 Р
Цена указана с учетом НДС.
ССМ-03-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стеллажа (мм) 1894х1164х2010
Размеры выдвижной платформы (мм) 1000x791
Минимальное количество ярусов (шт) 2
Максимальное количество ярусов (шт) 3
Максимальное количество выдвижных платформ (шт) 6
Максимальная нагрузка на выдвижную платформу (кг) 500
Максимальная нагрузка на стеллаж (кг) 3000
Максимальная грузоподъемность ручной тали с кошкой (кг) 500
Масса (кг) 562

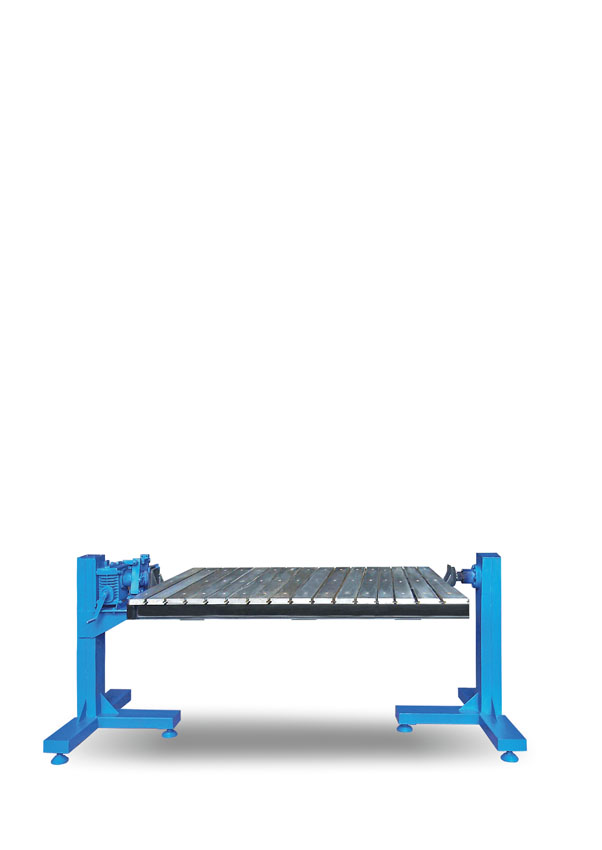

Сварочный стол ССМ-03-02 состоит из двух сварных опор с закрепленной между ними поворотной столешницей из 16-ти сплошных цельных чугунных балок. Одна из опор оснащена червячным редуктором с ручным приводом вращения и тормозом для фиксации стола в требуемом положении.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

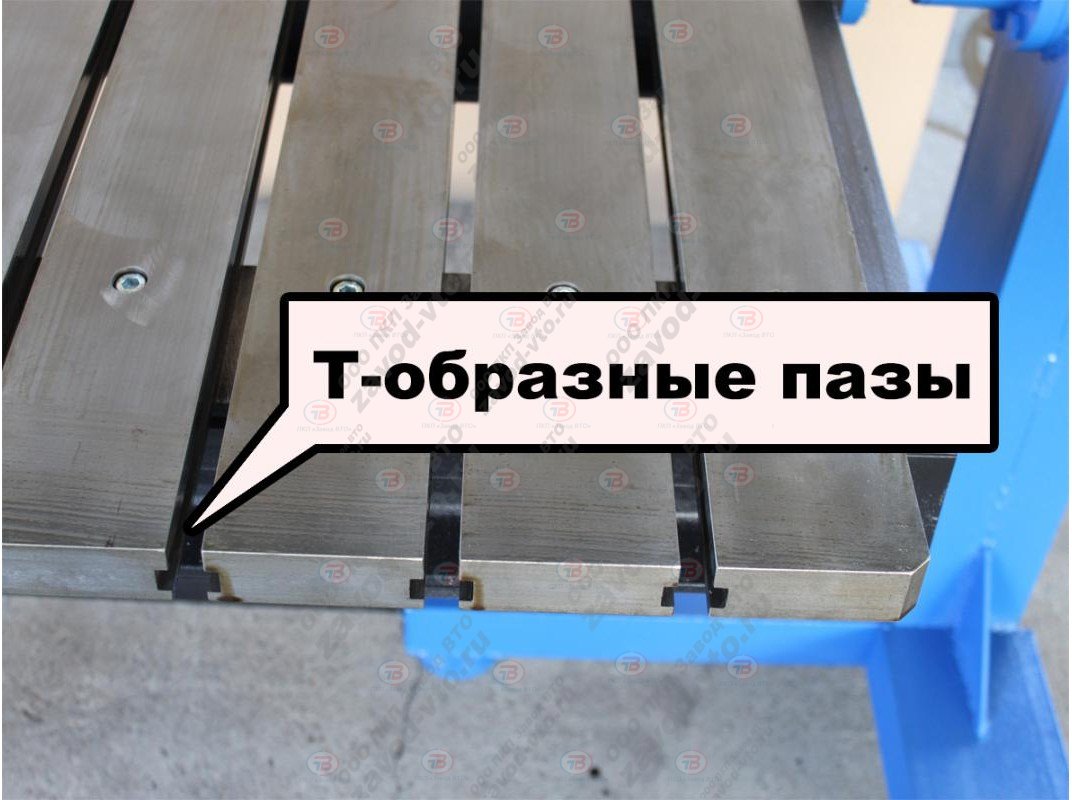

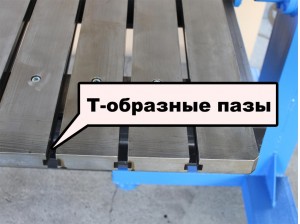

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-03-02 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-03-02:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-03-02 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Сварочно-сборочный стол ССМ-03-02 предназначен для сборки узлов и агрегатов и сварки металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки. Поворот столешницы вокруг горизонтальной оси позволяет проводить сварочно-сборочные работы в труднодоступных местах без переустановки изделия.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).


2 124 Р
+
1 239 Р
+
1 003 Р
+
2 242 Р
+
ЗС-01 зажим
ЗС-01
1 357 Р
+
708 Р
+
790 Р
+
ПС-01 пирамида
ПС-01
2 006 Р
+
УС-01 упор угловой
УС-01
1 062 Р
+
УС-02 упор угловой
УС-02
1 475 Р
+
УС-03 упор угловой
УС-03
1 357 Р
+
УС-04 угольник
УС-04
2 419 Р
+
УС-05 упор угловой
УС-05
2 065 Р
+
УС-06 упор угловой
УС-06
2 537 Р
+
3 776 Р
+
6 195 Р
+
8 496 Р
+
ССЗ-01 исп.2 стойка с зажимом
ССЗ-01 исп.2
9 558 Р
+
9 145 Р
+
ССЗ-02 исп.2 стойка с зажимом
ССЗ-02 исп.2
9 971 Р
+
7 965 Р
+
ССЗ-03 исп.2 стойка с зажимом
ССЗ-03 исп.2
8 378 Р
+
ССЗ-04 зажим боковой
ССЗ-04
4 779 Р
+
ССЗ-04 исп.2 зажим боковой
ССЗ-04 исп.2
4 897 Р
+
5 015 Р
+
ССЗ-06 опора для труб
ССЗ-06
1 534 Р
+
ССЗ-06 исп.2 опора для труб
ССЗ-06 исп.2
1 888 Р
+
15 399 Р
+
ССЗ-09 опора для труб
ССЗ-09
3 422 Р
+
ССЗ-09 исп.2 опора для труб
ССЗ-09 исп.2
3 953 Р
+
3 894 Р
+
2 832 Р
+
3 186 Р
+
3 481 Р
+
4 307 Р
+
4 661 Р
+
5 310 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССМ - СКАЧАТЬ.

Для заказа серийной продукции или разработки модели по индивидуальным характеристикам
Вы можете отправить нам заявку. Действует гибкая система скидок!
