ССМ-04-02 исп.2 сварочно-сборочный стол
Распечатать

ССМ-04-02 исп.2 сварочно-сборочный стол

Алюминиево-медные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 4500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 400 кг 2130х1200х640Ширина стола: 1200мм

199 656 Р
Цена указана с учетом НДС.
ССМ-04-02 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола без учета ПВУ(мм) 2130х1200х640
Габаритные размеры рабочей поверхности стола:
- без дополнительных опор (мм)
- с односторонним применением дополнительных опор (мм)
- с двухсторонним применением дополнительных опор (мм)

1745х1200
1745х2080
1745х2960
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) до 4500
Радиус действия ПВУ (м) 2,5
Диаметр присоединительного патрубка (мм) Ø250
Масса (кг) 400

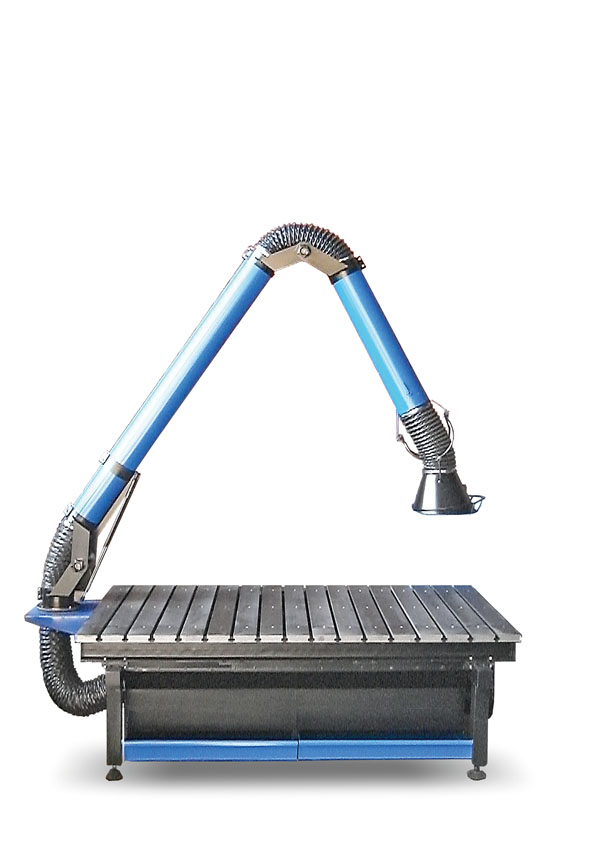

Сварочно-сборочный стол ССМ-04-02 исп.2 состоит из сварных деталей рамы на 4-ти стойках и 16-и сплошных цельных алюминиево-медных балок (в стандартной комплектации), образующих столешницу.

Основание сварочного стола ССМ-04-02 исп.2 выполнено в виде короба с системой отвода продуктов горения при проведении сварочных работ (нижний отсос). Короб разделен на четыре зоны, каждая из которых снабжена заслонкой, позволяющей регулировать процесс отсоса в зависимости от того, в какой зоне производится сварка. Возможность регулирования заслонками зон отсоса существенно влияет на эффективность отсоса сварочных аэрозолей.

Также сварочный стол оснащен поворотно-вытяжным устройством (ПВУ) для местного отвода продуктов горения при сварке высоких металлоизделий над поверхностью столешницы либо рядом с ней. ПВУ (верхний отсос) также имеет заслонку, позволяющую регулировать отбор либо полностью перекрывать полностью ПВУ и пользоваться только нижним отсосом. Использование верхнего или нижнего отсоса воздушно-газовой смеси, а также их совместное одновременное использование зависит от габаритов и конструкции изделия. Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Сварочно-сборочный стол ССМ-04-02 исп.2 может быть подключен как к общей системе вентиляции, так и к местным фильтровентиляционным установкам (ФВУ) через входной патрубок d=260 мм, расположенный в торце основания стола. При работе сварщика в одной зоне (когда остальные зоны перекрыты заслонками) допустимо использование вентиляционных устройств производительностью не менее 2000 м3/час.

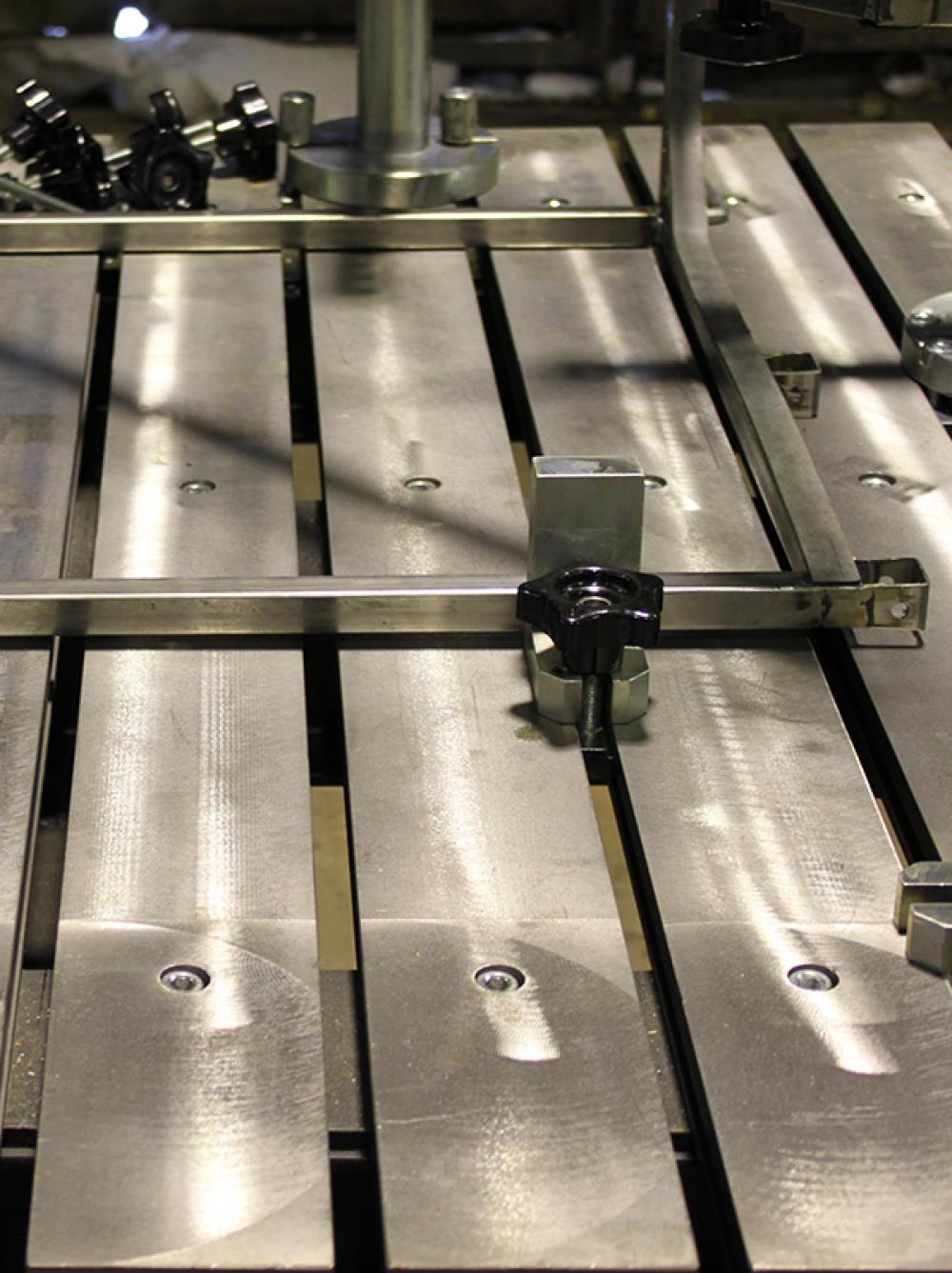

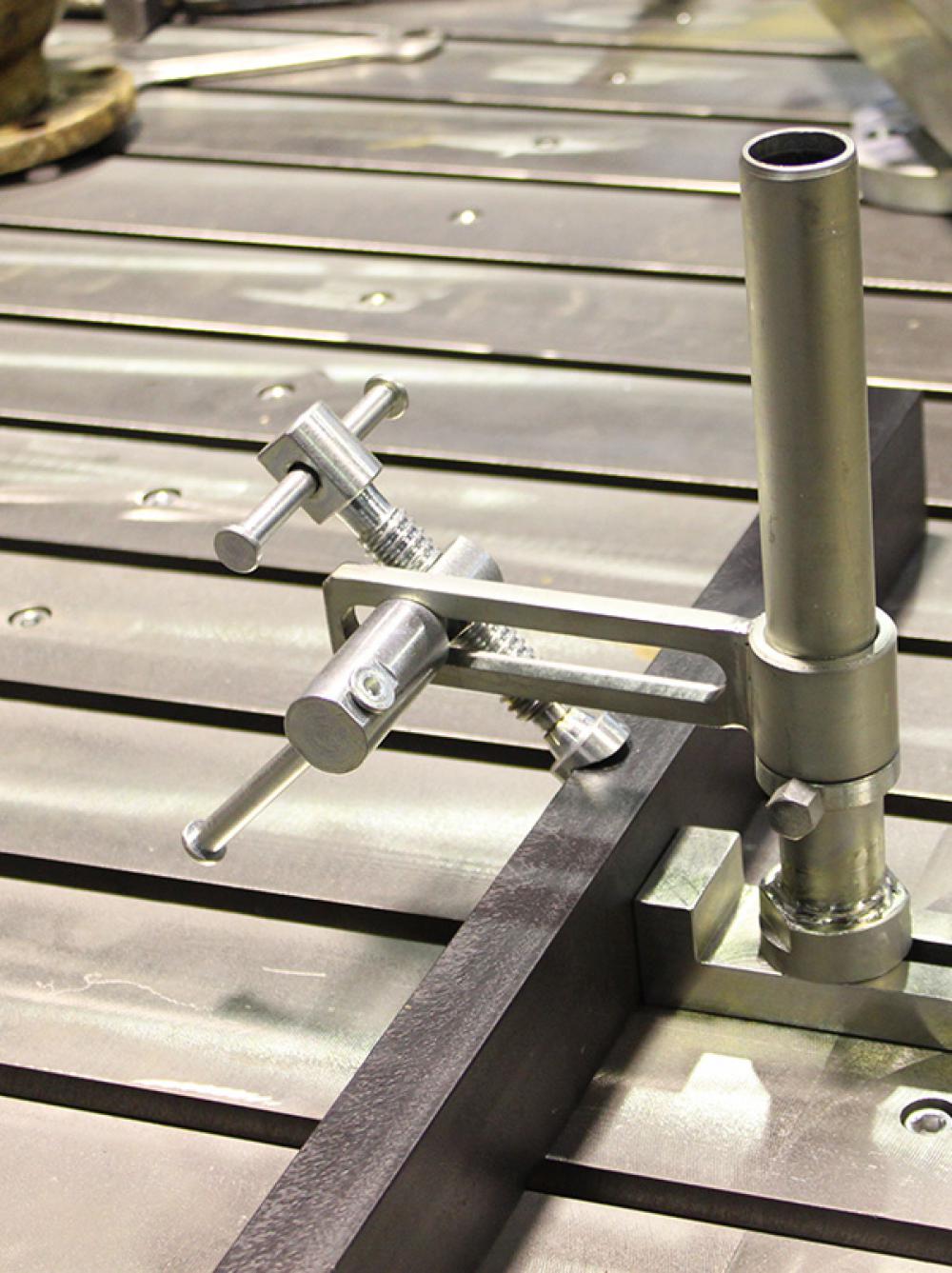

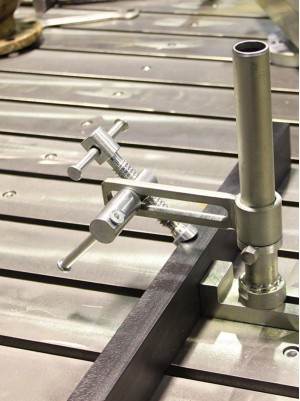

Смежные балки на рабочей поверхности сварочного стола ССМ-04-02 исп.2 образуют между собой поперечно расположенный Т-образный паз, что является универсальным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине стола, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали. Все детали рамы и алюминиево-медные балки сварочного стола подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ.

Балки с Т-пазами взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности. По необходимости ширина сварочного стола может быть местами увеличена за счет переустановки балок на опору специальную ОС-01.При необходимости общая максимально допустимая равномерно распределенная нагрузка на стол может быть увеличена при использовании соответствующего каркаса основания сварочного стола.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-04-02 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочно-сборочного стола ССМ-04-02 исп.2 антипригарным спреем для исключения вероятности возникновения на рабочей поверхности нагара, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика сварочно-сборочные столы ССМ-04-02 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Стол сварочно-сборочный ССМ-04-02 исп.2 предназначен для проведения сварочно-сборочных работ с возможностью удаления продуктов горения как с поверхности стола через Т-образные пазы, так и на расстоянии от него с помощью поворотно-вытяжного устройства (ПВУ).

ССМ-04-02 исп.2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую плоскость сварочного стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварочного шва. Низкая твердость поверхности алюминиево-медного сплава не вызывает повреждений поверхности деталей из нержавеющей стали.

Преимущества применения сварочно-сборочного стола ССМ-04-02 исп.2:

- наличие системы отвода продуктов горения из зоны проведения сварочных работ как на поверхности стола ССМ-04-02 исп.2, так и на расстоянии от нее, например, при сварке негабаритных деталей;

- универсальность: сварочный стол с Т-образными пазами пригоден как для единичного, так и для серийного производства;

- не требуется подготовка специальной площадки для установки сварочно-сборочного стола;

- рабочая поверхность с Т-образными пазами позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку;

- высокие максимально допустимые нагрузки: до 4500 кг на плоскость сварочного стола, в том числе до 1500 кг на алюминиево-медную балку;

- высокая точность позиционирование заготовок на поверхности сварочно-сборочного стола с отклонением от плоскостности не более 0,5 мм;

- возможность подключения сварочного стола ССМ-04-02 исп.2 к местной или общей системам вентиляции либо к фильтровентиляционной установке;

- возможность изменения высоты рабочей поверхности от пола до 850 мм за счет установки сварочного стола на опоры специальные ОС-02;

- возможность местного увеличения ширины рабочей поверхности за счет переустановки алюминиево-медных балок на опору специальную ОС-01;

- по мере износа нет необходимости менять весь сварочно-сборочный стол ССМ-04-02 исп.2 - достаточно заменить изношенные балки.
