ССМ-05 сварочно-сборочный стол
Распечатать

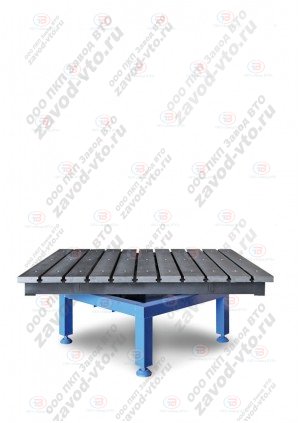

ССМ-05 сварочно-сборочный стол

1195х1200х640Ширина стола: 1200мм Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 470 кг

297 120 Р + 6 720 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССМ-05
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1195х1200х640
Размеры рабочей плоскости стола (мм) 1195х1200
Высота рабочей поверхности стола над уровнем пола (мм) 640
Тип стола стационарный
Толщина балки (мм) 30
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) 500
Система крепления оснастки Т-образный паз
Масса (кг) 470

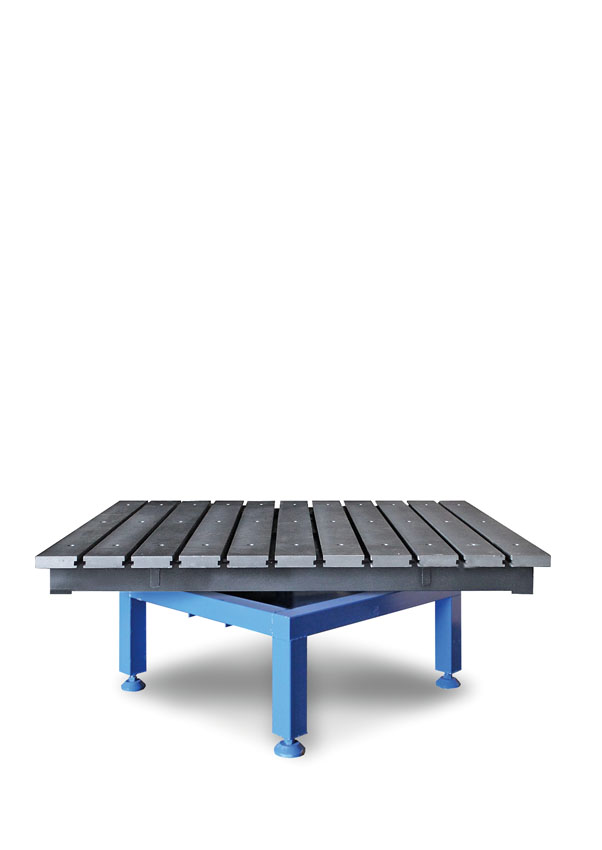

Сварочный стол ССМ-05 состоит из сварного основания на 4-х стойках и столешницы из 11-ти цельнолитых чугунных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 1200 мм, закрепленной по центру основания на поворотной оси. На внутренней стороне столешницы имеются четыре поддерживающих ролика, которые компенсируют нагрузку на вертикальную ось и способствуют легкому повороту стола. После поворота стола на угол кратный 90° столешница фиксируется специальным запором.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

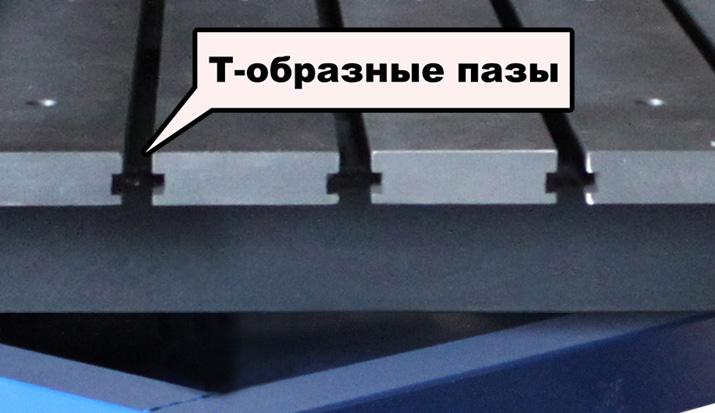

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

Все детали рамы основания и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-05 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика столы сварочно-сборочные ССМ-05 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

При соблюдении инструкции по эксплуатации сварочно-сборочных столов производитель гарантирует их долговечность и высокую износостойкость.



Сварочно-сборочный стол ССМ-05 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

Максимально допустимая равномерно распределенная нагрузка на одну чугунную цельнолитую балку из серого чугуна составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на сварочный стол может быть увеличена при использовании соответствующего основания сварочно-сборочного стола.

Преимущество применения стола сварочно-сборочного ССМ-05:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм/м.
- Применение специальных опор ОС-02 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 850 мм.
- Поворот столешницы вокруг вертикальной оси на 360 0 позволяет производить сборку-сварку не «сходя с места» со всех сторон изделия.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.
