ССМ-06 исп.2 сварочно-сборочный стол
Распечатать

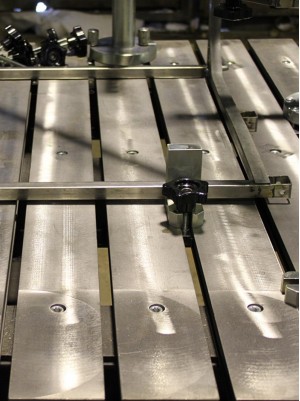

ССМ-06 исп.2 сварочно-сборочный стол

Алюминиево-медные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 2100 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 219 кг 1195х1200х640Ширина стола: 1200мм

130 744 Р
Цена указана с учетом НДС.
ССМ-06 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1195х1200х640
Габаритные размеры рабочей поверхности стола:
- без дополнительных опор (мм)
- с односторонним применением дополнительных опор (мм)
- с двухсторонним применением дополнительных опор (мм)

1195х1200
1195х2080
1195х2960
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола(кг):
- при перемещении стола
- в установленном положении стола (на рабочем месте)

до 800
до 2100
Масса (кг) 219

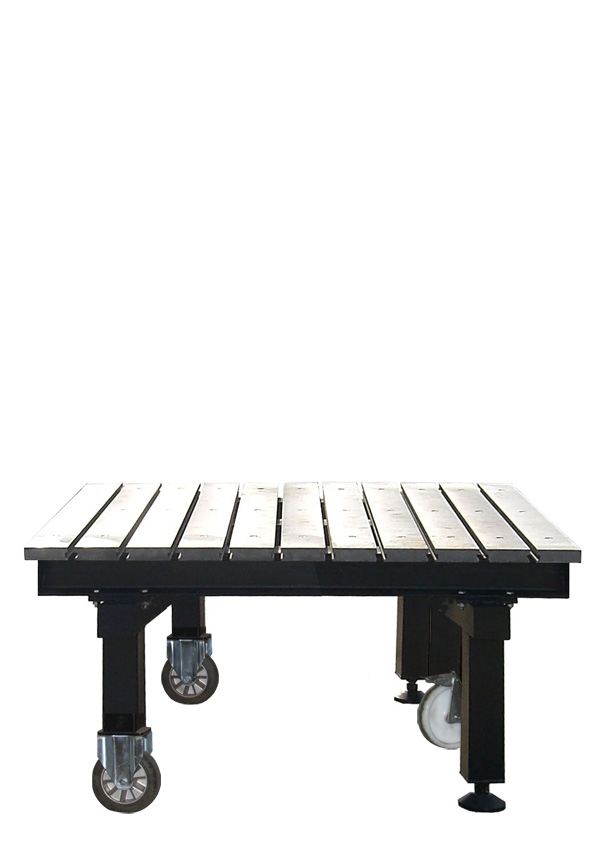

Сварочный стол ССМ-06 исп.2 состоит из сварных деталей рамы на 3-х колесных и 2-х жестких опорах и 11-ти сплошных цельных алюминиево-медных балок, образующих столешницу.

Применение сплошных цельных балок сварочно-сборочного стола ССМ-06 исп.2 обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте.

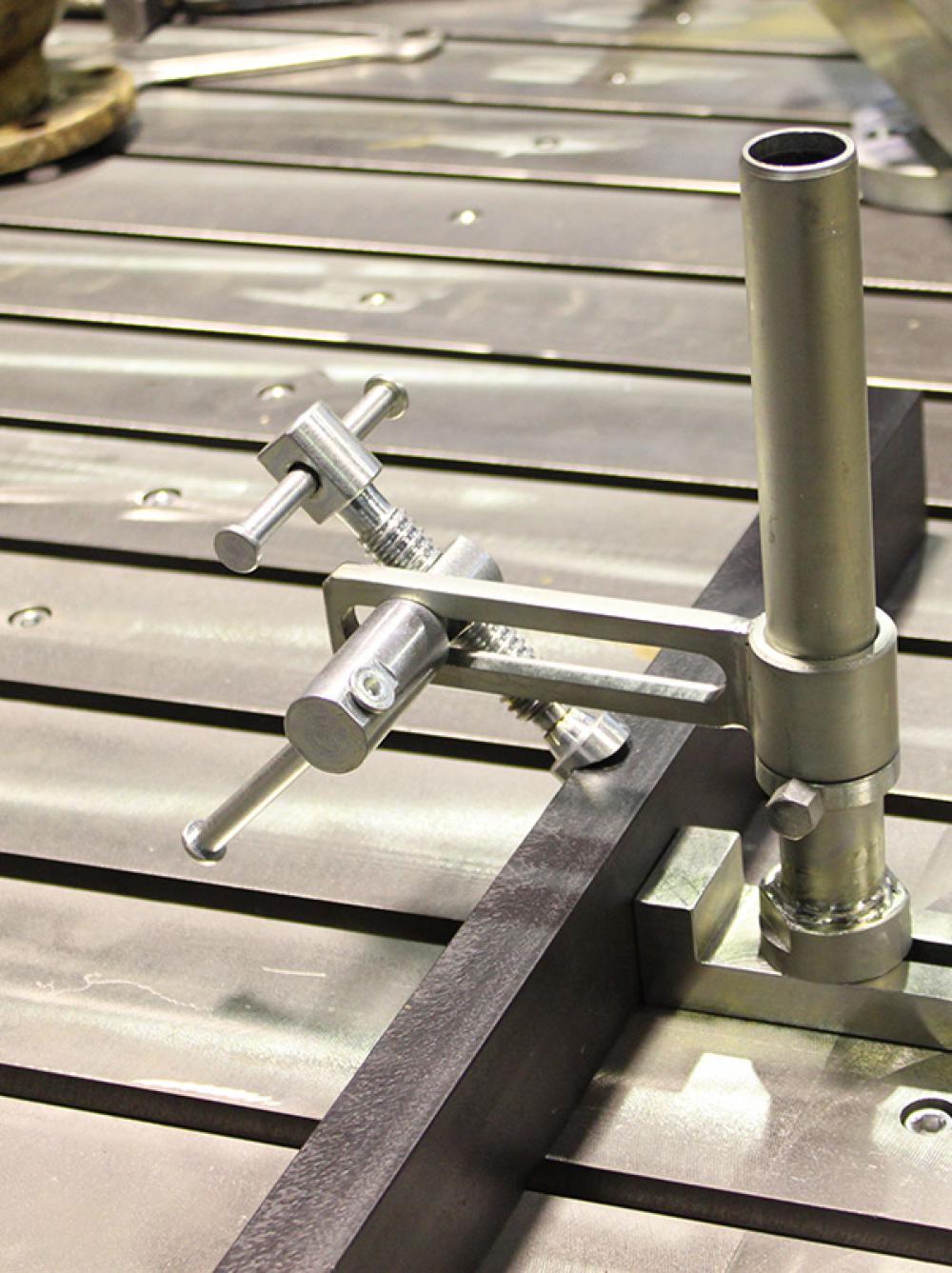

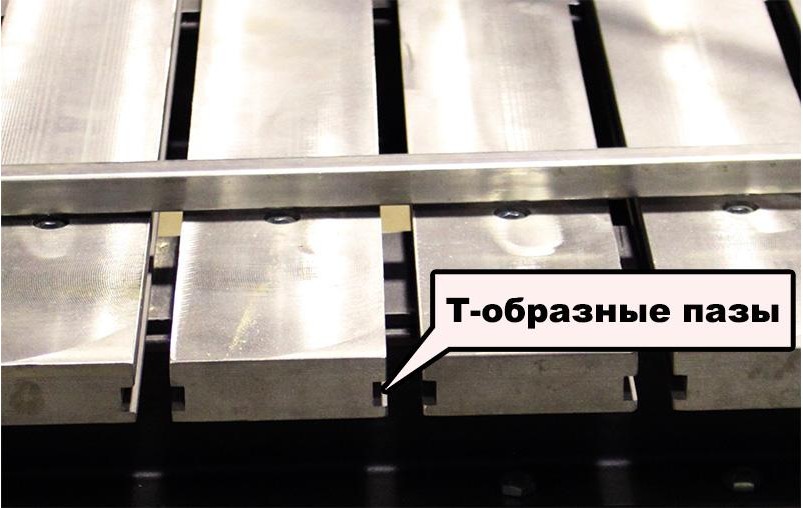

Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок). Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько сварочных приспособлений одновременно.

Для компенсации неровности пола, сварочный стол ССМ-06 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы и алюминиево-медные балки сварочного стола ССМ-06 исп.2 подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности. По необходимости ширина сварочного стола может быть местами увеличена за счет переустановки балок на опору специальную ОС-01.

Перед началом работ рекомендуется обрабатывать поверхность сварочно-сборочного стола ССМ-06 исп. 2 антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика столы сварочно-сборочные ССМ-06 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Сварочно-сборочный стол ССМ-06 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки. Наличие в конструкции изделия колесных опор позволяет легко перемещать и устанавливать сварочный стол в необходимом месте для проведения сварочно-сборочных работ. Применение комплекта специальных опор ОС-02 и ОС-03 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 850 мм.

Данная модификация стола сварочно-сборочного ССМ-06 исп.2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую плоскость сварочного стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварочного шва. Низкая твердость поверхности алюминиево-медного сплава не вызывает повреждений поверхности деталей из нержавеющей стали.

Применение специальных опор ОС-02 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 850 мм.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Преимущество применения стола сварочно-сборочного ССМ-06 исп.2:

- универсальность. Сварочный стол пригоден как для единичного, так и для серийного производства.
- не требуется подготовка специальной площадки для установки сварочного стола.
- наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм.
- наличие системы отвода продуктов горения из зоны проведения сварочных работ, как на поверхности сварочного стола, так и на расстоянии от нее (при сварке-сборке негабаритных деталей).
- возможность подключения сварочного стола к местной или общей системам вентиляции.
- возможность изменения высоты рабочей поверхности от пола до 850 мм (установка сварочного стола на опоры специальные ОС-02).
- возможность местного увеличения ширины рабочей поверхности за счет переустановки балок на опору специальную ОС-01.
- по мере износа нет необходимости менять весь сварочный стол - достаточно заменить изношенные балки.
