ССМ-07-02 исп.2 сварочно-сборочный стол
Распечатать

ССМ-07-02 исп.2 сварочно-сборочный стол

Алюминиево-медные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 1500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 80 кг 975х500х640Ширина стола: 500мм

49 088 Р
Цена указана с учетом НДС.
ССМ-07-02 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 975х500х640
Габаритные размеры рабочей поверхности стола (мм) 975х500
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг):
- при перемещении стола
- в установленном положении стола (на рабочем месте)

до 800
до 1500
Масса (кг) 80

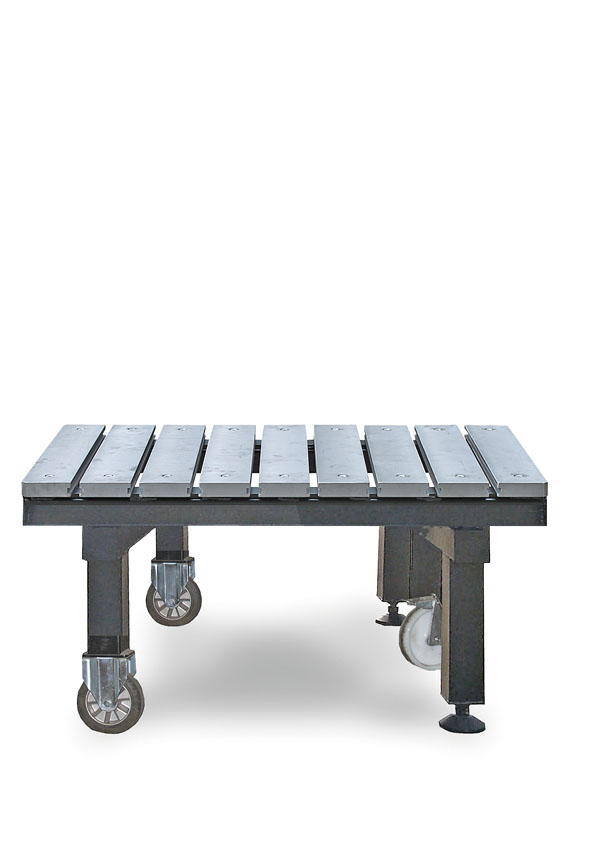

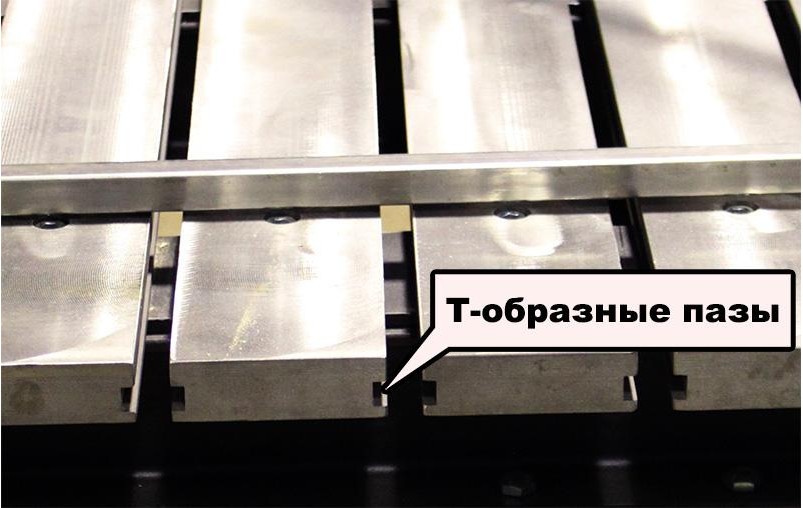

Сварочный стол ССМ-07-02 исп.2 состоит из сварных деталей рамы на 3-х колесных и 2-х жестких опорах и 9-ти сплошных цельных алюминиево-медных балок, образующих столешницу. Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок). Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно. Для компенсации неровности пола, сварочный стол ССМ-07-02 исп. 2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы и алюминиево-медные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.


Перед началом работ рекомендуется обрабатывать поверхность стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-07-02 исп.2:
- Универсальность. Стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки стола.
- Улучшение качества сварных швов при сварке деталей из цветных металлов и нержавеющей стали.

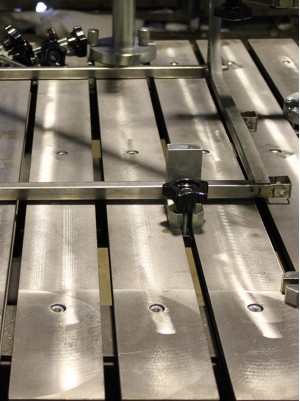

- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности стола с отклонением от плоскостности не более 0,5мм.
- Мобильность. Благодаря трем колесным опорам сварочный стол можно перемещать к месту проведения сварочных работ без использования грузоподъемных механизмов и машин.
- Возможность изменения высоты рабочей поверхности от пола до 850 мм (установка стола на опоры специальные ОС-02 и ОС-03).
- Возможность местного увеличения ширины рабочей поверхности за счет переустановки балок на опору специальную ОС-01.
- По мере износа нет необходимости менять весь стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-07-02 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Стол ССМ-07-02 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки. Благодаря своим небольшим размерам стол может использоваться для организации рабочих мест в мастерских профессинальных училищ и других подобных учреждениях.
Наличие в конструкции изделия колесных опор позволяет легко перемещать и устанавливать стол в необходимом месте для проведения сварочных работ.
Данная модификация стола сварочно-сборочного может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую плоскость стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварочного шва. Низкая твердость поверхности алюминиево-медного сплава не вызывает повреждений поверхности деталей из нержавеющей стали.
Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).
