ССМ-07-02 сварочно-сборочный стол
Распечатать

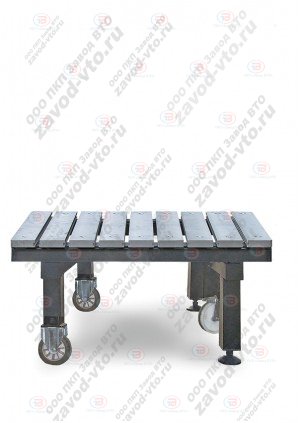

ССМ-07-02 сварочно-сборочный стол

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 1500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 134 кг 975х500х640Ширина стола: 500мм

47 790 Р
Цена указана с учетом НДС.
ССМ-07-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габаритные размеры стола (мм) 975х500х640
Габаритные размеры рабочей поверхности стола (мм) 975х500
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг):
- при перемещении стола
- в установленном положении стола (на рабочем месте)

до 800
до 1500
Масса (кг) 134

Сварочный стол ССМ-07-02 состоит из сварных деталей рамы на 3-х колесных и 2-х жестких опорах и 9-ти сплошных цельных чугунных балок, образующих столешницу.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

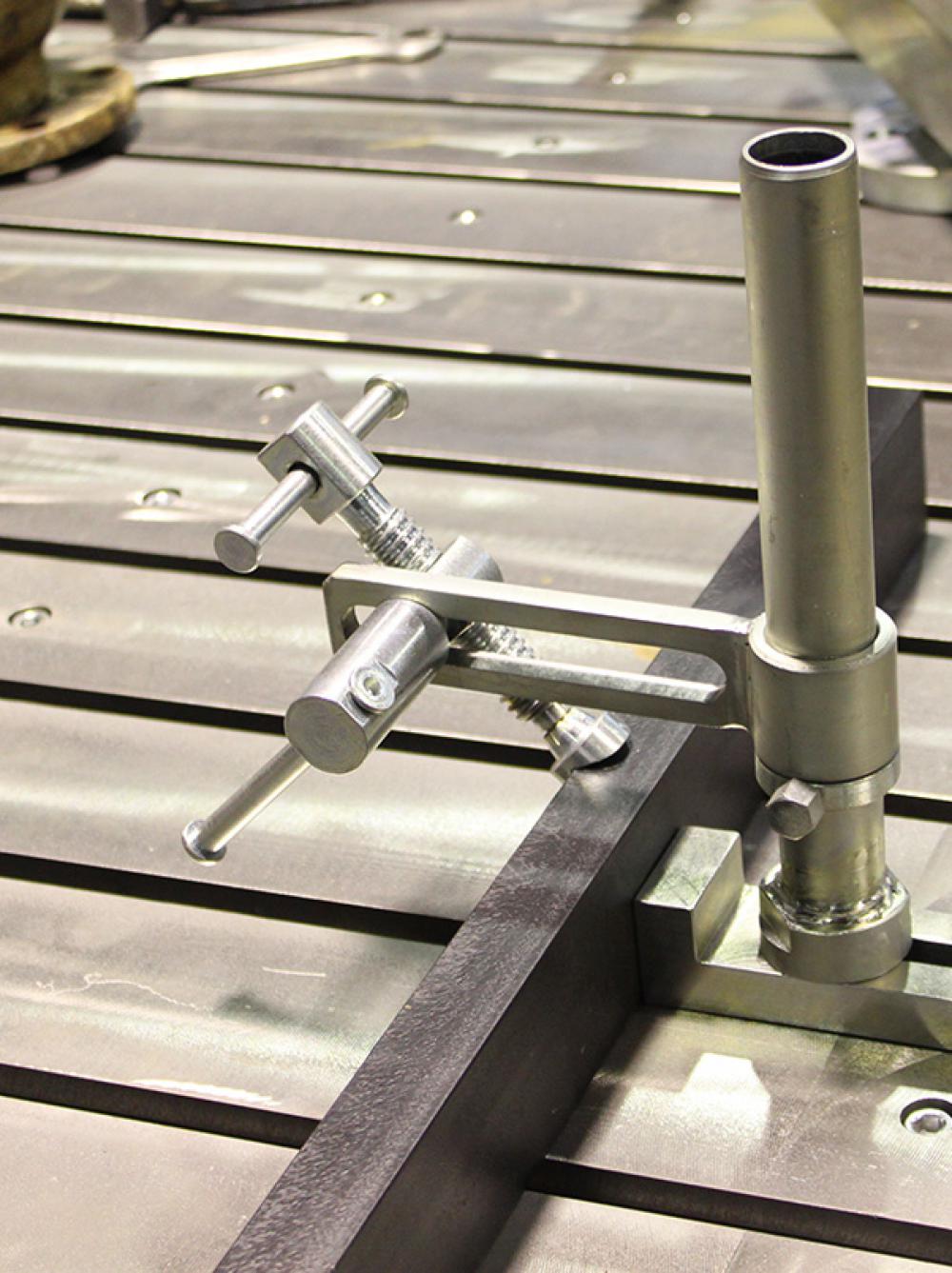

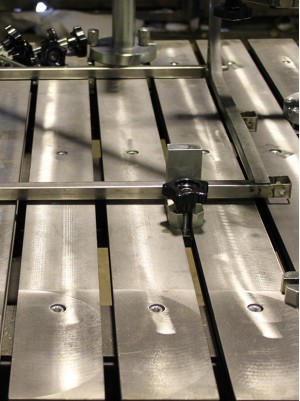

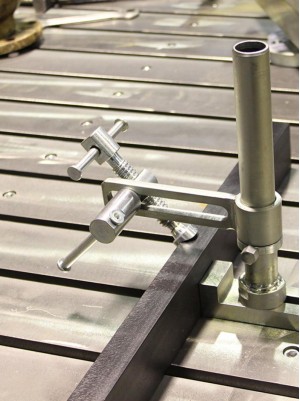

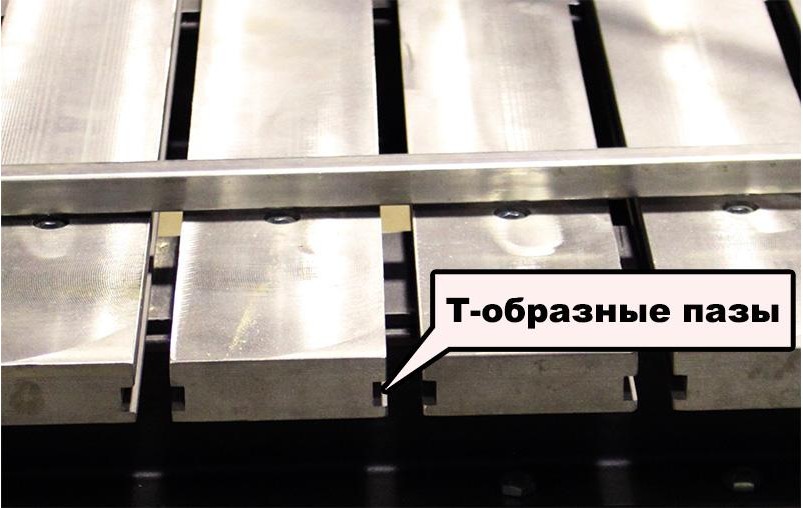

Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для компенсации неровности пола, сварочный стол ССМ-07-02 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.


Стол сварочно-сборочный ССМ-07-02 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

Наличие в конструкции изделия колесных опор позволяет легко перемещать и устанавливать сварочный стол в необходимом месте для проведения сварочных работ.

Благодаря своим небольшим размерам стол может использоваться для организации рабочих мест сварщика в мастерских профессинальных училищ и других подобных учреждениях.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

2 242 Р
+
1 239 Р
+
1 062 Р
+
2 360 Р
+
ЗС-01 зажим
ЗС-01
1 416 Р
+
767 Р
+
826 Р
+
ПС-01 пирамида
ПС-01
2 065 Р
+
УС-01 упор угловой
УС-01
1 121 Р
+
УС-02 упор угловой
УС-02
1 534 Р
+
УС-03 упор угловой
УС-03
1 416 Р
+
УС-04 угольник
УС-04
2 537 Р
+
УС-05 упор угловой
УС-05
2 124 Р
+
УС-06 упор угловой
УС-06
2 655 Р
+
3 953 Р
+
6 431 Р
+
8 791 Р
+
ССЗ-01 исп.2 стойка с зажимом
ССЗ-01 исп.2
9 853 Р
+
9 499 Р
+
ССЗ-02 исп.2 стойка с зажимом
ССЗ-02 исп.2
10 325 Р
+
8 201 Р
+
ССЗ-03 исп.2 стойка с зажимом
ССЗ-03 исп.2
8 673 Р
+
ССЗ-04 зажим боковой
ССЗ-04
4 956 Р
+
ССЗ-04 исп.2 зажим боковой
ССЗ-04 исп.2
5 074 Р
+
5 133 Р
+
ССЗ-06 опора для труб
ССЗ-06
1 593 Р
+
ССЗ-06 исп.2 опора для труб
ССЗ-06 исп.2
1 947 Р
+
16 107 Р
+
ССЗ-09 опора для труб
ССЗ-09
3 540 Р
+
ССЗ-09 исп.2 опора для труб
ССЗ-09 исп.2
4 130 Р
+
4 012 Р
+
2 950 Р
+
3 363 Р
+
3 776 Р
+
4 189 Р
+
4 838 Р
+
5 428 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССМ - СКАЧАТЬ.

Для заказа серийной продукции или разработки модели по индивидуальным характеристикам
Вы можете отправить нам заявку. Действует гибкая система скидок!
