ССМ-08-02 сварочно-сборочный стол
Распечатать

ССМ-08-02 сварочно-сборочный стол

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 1500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 760 кг 1745х1200х315/1135Ширина стола: 1200мм

305 915 Р
Цена указана с учетом НДС.
ССМ-08-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1745х1200х315(1135)
Габаритные размеры рабочей поверхности стола (мм) 1745х1200
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) до 1400
Высота рабочей поверхности стола над уровнем пола (мм) 315(1135)
Масса (кг) 760

Сварочный стол ССМ-08-02 состоит из гидроподъемника и столешницы из 16-ти сплошных цельных чугунных балок.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

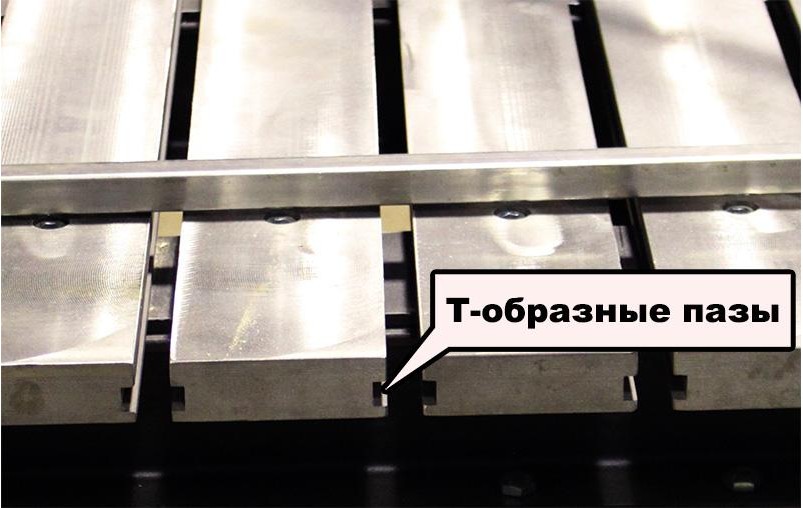

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

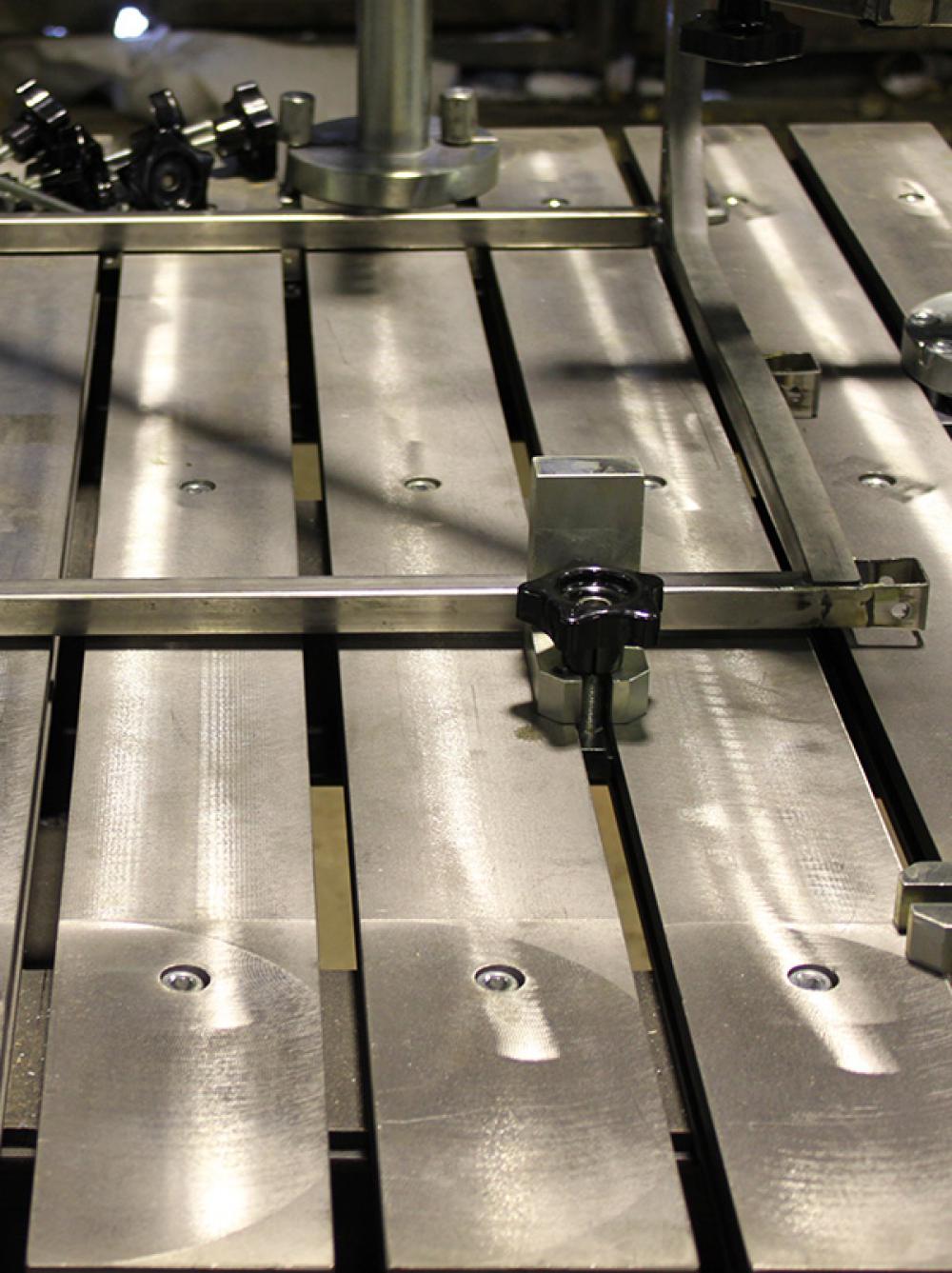

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-08-02:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.

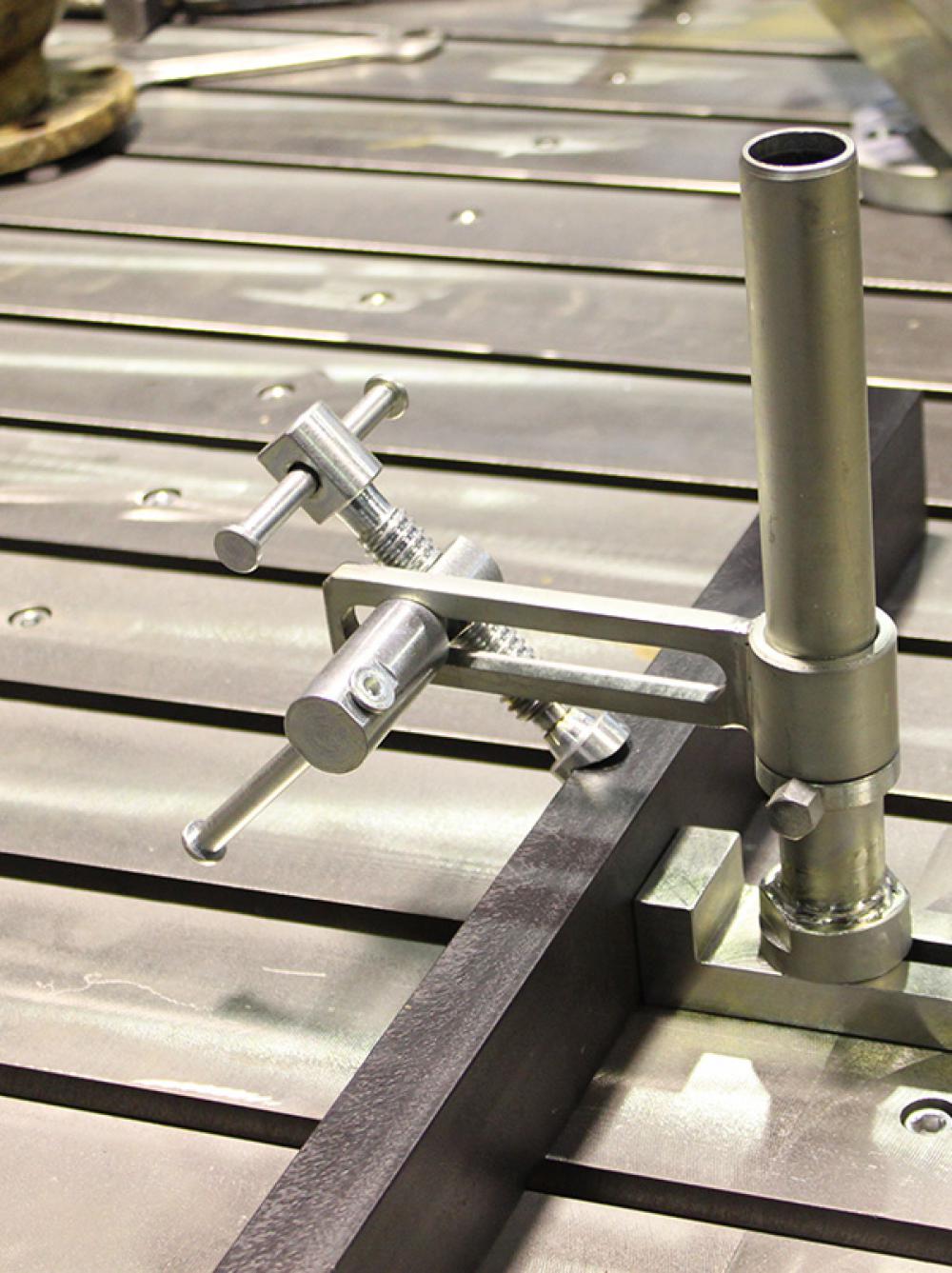

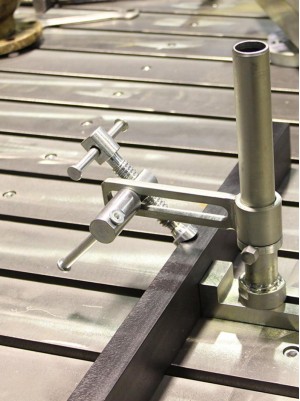

- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-08-02 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Сварочный стол ССМ-08-02 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

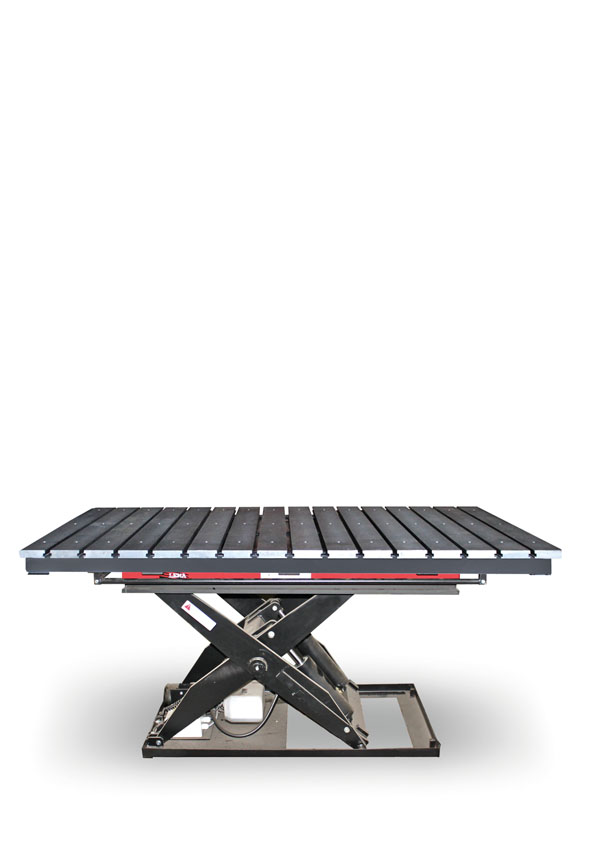

Наличие в конструкции изделия подъемного механизма с гидравлическим приводом позволяет проводить сварочно-сборочные работы на разных уровнях без переустановки свариваемого изделия. Изменение высоты рабочей поверхности осуществляется с помощью специального пульта управления, входящего в комплект поставки.

Применение сплошных цельных балок на сварочно-сборочном столе ССМ-08-02 обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

2 242 Р
+
1 239 Р
+
1 062 Р
+
2 360 Р
+
ЗС-01 зажим
ЗС-01
1 416 Р
+
767 Р
+
826 Р
+
ПС-01 пирамида
ПС-01
2 065 Р
+
УС-01 упор угловой
УС-01
1 121 Р
+
УС-02 упор угловой
УС-02
1 534 Р
+
УС-03 упор угловой
УС-03
1 416 Р
+
УС-04 угольник
УС-04
2 537 Р
+
УС-05 упор угловой
УС-05
2 124 Р
+
УС-06 упор угловой
УС-06
2 655 Р
+
3 953 Р
+
6 431 Р
+
8 791 Р
+
ССЗ-01 исп.2 стойка с зажимом
ССЗ-01 исп.2
9 853 Р
+
9 499 Р
+
ССЗ-02 исп.2 стойка с зажимом
ССЗ-02 исп.2
10 325 Р
+
8 201 Р
+
ССЗ-03 исп.2 стойка с зажимом
ССЗ-03 исп.2
8 673 Р
+
ССЗ-04 зажим боковой
ССЗ-04
4 956 Р
+
ССЗ-04 исп.2 зажим боковой
ССЗ-04 исп.2
5 074 Р
+
5 133 Р
+
ССЗ-06 опора для труб
ССЗ-06
1 593 Р
+
ССЗ-06 исп.2 опора для труб
ССЗ-06 исп.2
1 947 Р
+
16 107 Р
+
ССЗ-09 опора для труб
ССЗ-09
3 540 Р
+
ССЗ-09 исп.2 опора для труб
ССЗ-09 исп.2
4 130 Р
+
4 012 Р
+
2 950 Р
+
3 363 Р
+
3 776 Р
+
4 189 Р
+
4 838 Р
+
5 428 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССМ - СКАЧАТЬ.
