ССМ-08-05 сварочно-сборочный стол
Распечатать

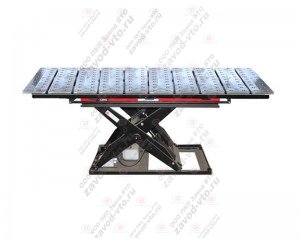

ССМ-08-05 сварочно-сборочный стол D28 и Т-паз

1985х1000х290(1110)Ширина стола: 1200мм Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 1400 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 700 кг

654 840 Р + 6 720 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССМ-08-05
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1985х1000х290(1110)
Габаритные размеры рабочей поверхности стола (мм) 1985х1000
Тип стола стационарный
Толщина балки (мм) 25
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) до 1400
Высота рабочей поверхности стола над уровнем пола (мм) 290(1110)
Система крепления оснастки комбинированная (Т-образный паз, система отверстий D28)
Масса (кг) 700

Сварочно-сборочный стол ССМ-08-05 состоит из гидроподъемника, сварной рамы и 10-ти цельнолитых чугунных плит постоянного сечения 185х25 мм длиной 1000 мм.

В столе данной модели реализованы сразу две системы установки и закрепления позиционирующей и фиксирующей оснастки: по точным отверстиям диаметром 28 мм и Т-образному пазу, выполненному методом фрезерования.

Применение цельнолитых плит постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте плит. Применение цельнолитых плит постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок). Применение цельнолитых плит из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

Смежные плиты сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины. Установка по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии

Все детали опорной рамы столешницы и плиты подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Плиты взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика столы сварочно-сборочные ССМ-08-05 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

При соблюдении инструкции по эксплуатации сварочно-сборочных столов производитель гарантирует их долговечность и высокую износостойкость.

Сварочно-сборочный стол ССМ-08-05 предназначен для проведения сварочно-сборочных работ металлоконструкций любой сложности из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

Преимущество применения стола сварочно-сборочного ССМ-08-05:

- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. - Не требуется подготовка специальной площадки для установки сварочного стола.
- Расширенные возможности по применению оснастки, благодаря совмещенной системе отверстий диаметром 28 мм и Т-образного паза. - Высокая точность установки и закрепления оснастки по отверстиям с погрешностью не более ±0,05мм.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м. - Наличие в конструкции изделия подъемного механизма с гидравлическим приводом позволяет проводить сварочно-сборочные работы на разных уровнях без переустановки свариваемого изделия. Изменение высоты рабочей поверхности осуществляется с помощью специального пульта управления, входящего в комплект поставки.
- По мере износа нет необходимости менять весь сварочно-сборочный стол. Достаточно заменить изношенные плиты.

Стол сварочно-сборочный ССМ-08-05 входит в число 100 лучших товаров России, что подтверждает высокое качество независимой оценки продукции.
