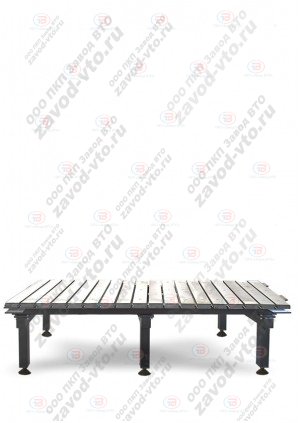

ССМ-09-03 сварочно-сборочный стол
Распечатать

ССМ-09-03 сварочно-сборочный стол

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 2800 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 404 кг 1965х750х640Ширина стола: 750мм

119 652 Р
Цена указана с учетом НДС.
ССМ-09-03
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1965х750х640
Габаритные размеры рабочей поверхности стола (мм) 1965х750
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) до 2800
Масса (кг) 404

 Схема сборки модулей ССМ-09-03

Сварочный стол ССМ-09-03 состоит из сварных деталей рамы на 6-ти стойках и 18-ти сплошных цельных чугунных балок (в стандартной комплектации), образующих столешницу.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-09-03 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-09-03:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-09-03 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Стол сварочно-сборочный ССМ-09-03 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

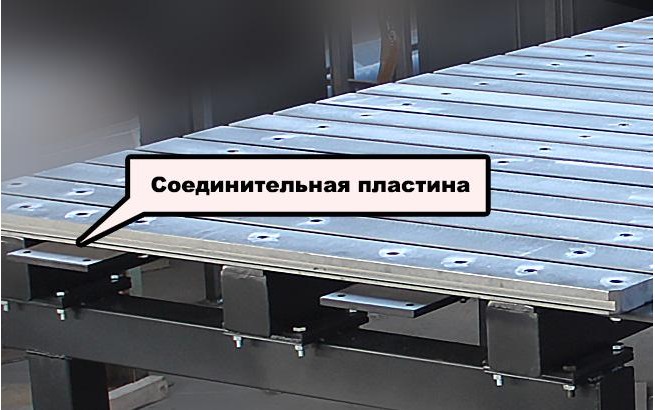

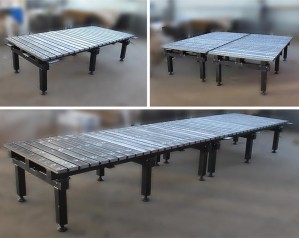

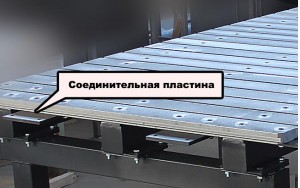

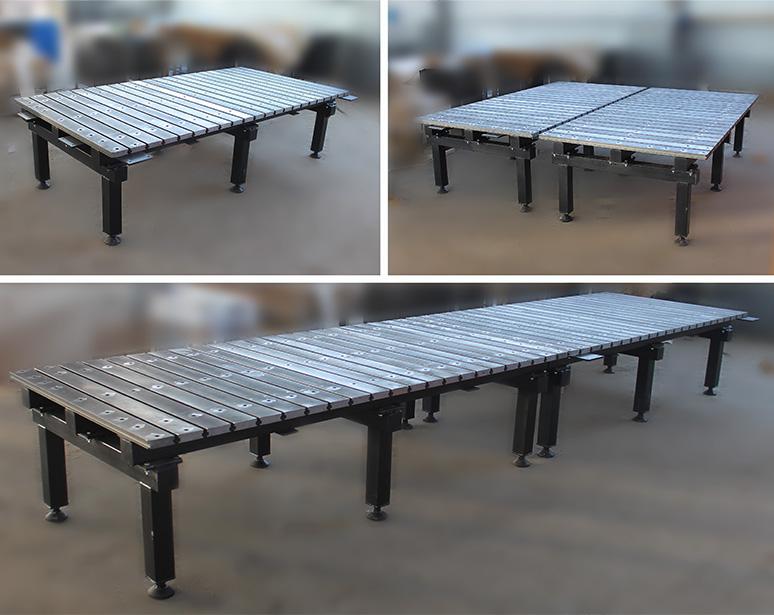

Модульная конструкция сварочного стола ССМ-09-03 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Максимально допустимая равномерно распределенная нагрузка на одну чугунную балку из серого литого чугуна составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на сварочный стол ССМ-09-03 может быть увеличена при использовании соответствующего каркаса основания стола.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Использование специальных опор ОС-02 увеличивает высоту рабочей поверхности сварочного стола до 850 мм. Опоры приобретаются дополнительно.
