ССМ-09-04 исп.2 сварочно-сборочный стол
Распечатать

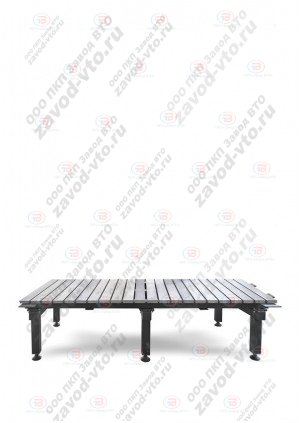

ССМ-09-04 исп.2 сварочно-сборочный стол

Алюминиево-медные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 4000 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 270 кг 2405х750х640Ширина стола: 750мм

150 863 Р
Цена указана с учетом НДС.
ССМ-09-04 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 2405х750х640
Габаритные размеры рабочей поверхности стола (мм) 2405х750
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) до 4000
Масса (кг) 270

  Схема сборки модулей ССМ-09-04 исп.2

Сварочный стол ССМ-09-04 исп.2 состоит из сварных деталей рамы на 6-ти стойках и 22-х сплошных цельных алюминиево-медных балок (в стандартной комплектации), образующих столешницу.

Применение сплошных цельных балок сварочно-сборочного стола ССМ-09-04 исп.2 обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте.

Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок). Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько сварочных приспособлений одновременно.

Для компенсации неровности пола, сварочный стол ССМ-09-04 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы и алюминиево-медные балки сварочного стола ССМ-09-04 исп.2 подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Перед началом работ рекомендуется обрабатывать поверхность сварочно-сборочного стола ССМ-09-04 исп. 2 антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-09-04 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-09-04 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

Стол сварочно-сборочный ССМ-09-04 исп. 2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

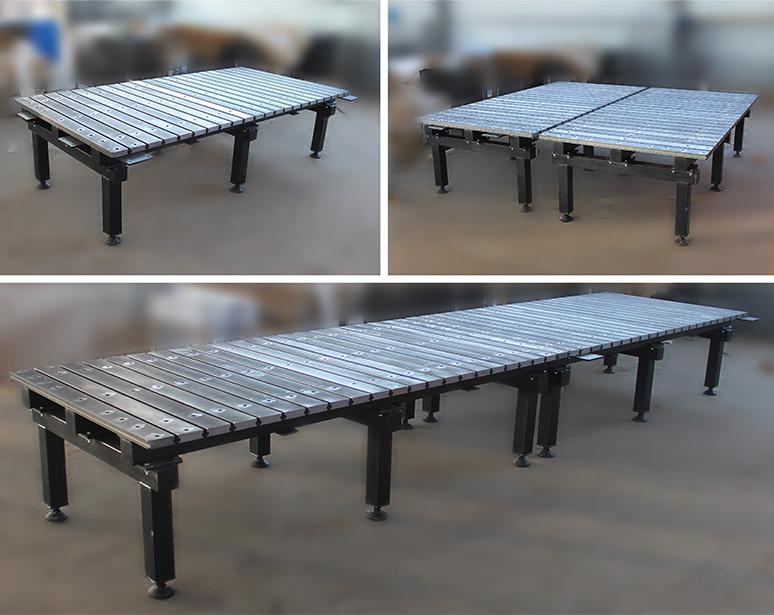

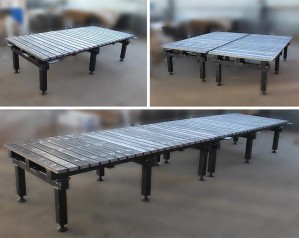

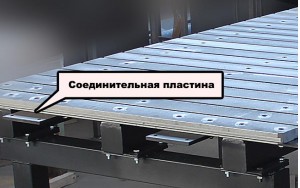

Модульная конструкция сварочного стола ССМ-09-04 исп. 2 позволяет соединять несколько столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Данная модификация стола сварочно-сборочного ССМ-09-04 исп. 2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую плоскость стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварочного шва. Низкая твердость поверхности алюминиево-медного сплава не вызывает повреждений поверхности деталей из нержавеющей стали.

Максимально допустимая равномерно распределенная нагрузка на одну алюминиево-медную балку составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на стол может быть увеличена при использовании соответствующего каркаса основания стола.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Применение специальных опор ОС-02 увеличивает высоту рабочей поверхности стола до 850 мм. Опоры приобретаются дополнительно.

2 242 Р
+
1 239 Р
+
1 062 Р
+
2 360 Р
+
ЗС-01 зажим
ЗС-01
1 416 Р
+
767 Р
+
826 Р
+
ПС-01 пирамида
ПС-01
2 065 Р
+
УС-01 упор угловой
УС-01
1 121 Р
+
УС-02 упор угловой
УС-02
1 534 Р
+
УС-03 упор угловой
УС-03
1 416 Р
+
УС-04 угольник
УС-04
2 537 Р
+
УС-05 упор угловой
УС-05
2 124 Р
+
УС-06 упор угловой
УС-06
2 655 Р
+
3 953 Р
+
6 431 Р
+
8 791 Р
+
ССЗ-01 исп.2 стойка с зажимом
ССЗ-01 исп.2
9 853 Р
+
9 499 Р
+
ССЗ-02 исп.2 стойка с зажимом
ССЗ-02 исп.2
10 325 Р
+
8 201 Р
+
ССЗ-03 исп.2 стойка с зажимом
ССЗ-03 исп.2
8 673 Р
+
ССЗ-04 зажим боковой
ССЗ-04
4 956 Р
+
ССЗ-04 исп.2 зажим боковой
ССЗ-04 исп.2
5 074 Р
+
5 133 Р
+
ССЗ-06 опора для труб
ССЗ-06
1 593 Р
+
ССЗ-06 исп.2 опора для труб
ССЗ-06 исп.2
1 947 Р
+
16 107 Р
+
ССЗ-09 опора для труб
ССЗ-09
3 540 Р
+
ССЗ-09 исп.2 опора для труб
ССЗ-09 исп.2
4 130 Р
+
4 012 Р
+
2 950 Р
+
3 363 Р
+
3 776 Р
+
4 189 Р
+
4 838 Р
+
5 428 Р
+
Уточнить цену можно по запросу на pkp@zavodvto.ru.

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССМ - СКАЧАТЬ.
