ССМ-16 Стол сварочно-сборочный на рельсовом пути
Распечатать

ССМ-16 Стол сварочно-сборочный на рельсовом пути чугунные балки

Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 1250 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 756 кг 2515х1200х640Ширина стола: 1200мм

511 740 Р + 16 140 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССМ-16
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм):
- при минимальном расстоянии между секциями (мм)
- при максимальном расстоянии между секциями (мм)
1075х1200х640
2515х1200х640
Тип стола передвижной
Толщина балки (мм) 30
Длина рельсового пути (мм) 2500
Габаритные размеры секции стола (мм) 535х1200х590
Количество секций 2
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
max равномерно-распределенная нагрузка на секцию стола (кг) до 1250
Система крепления оснастки Т-образный паз
Масса (кг) 756

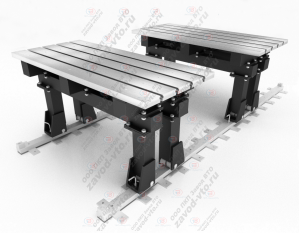

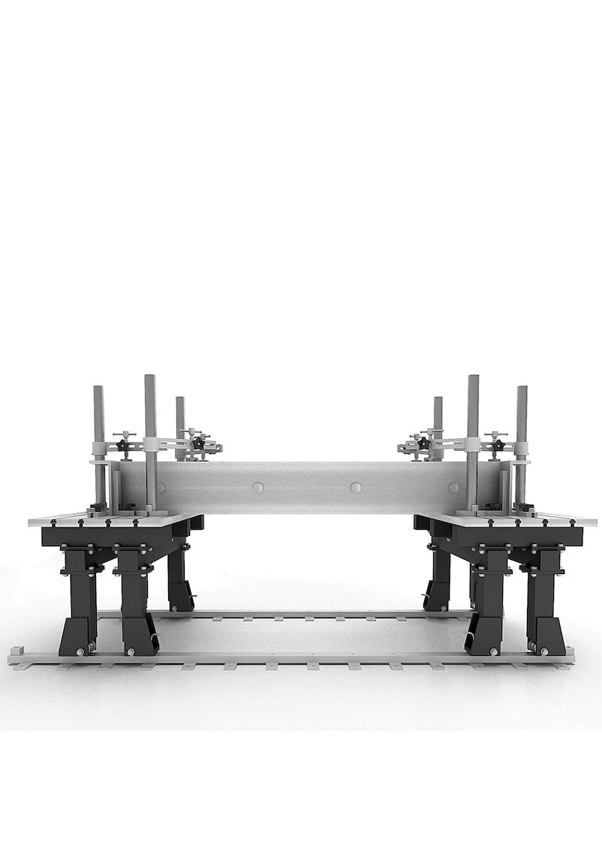

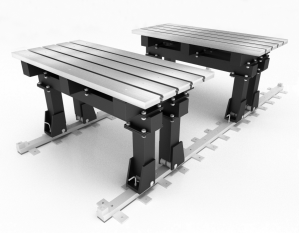

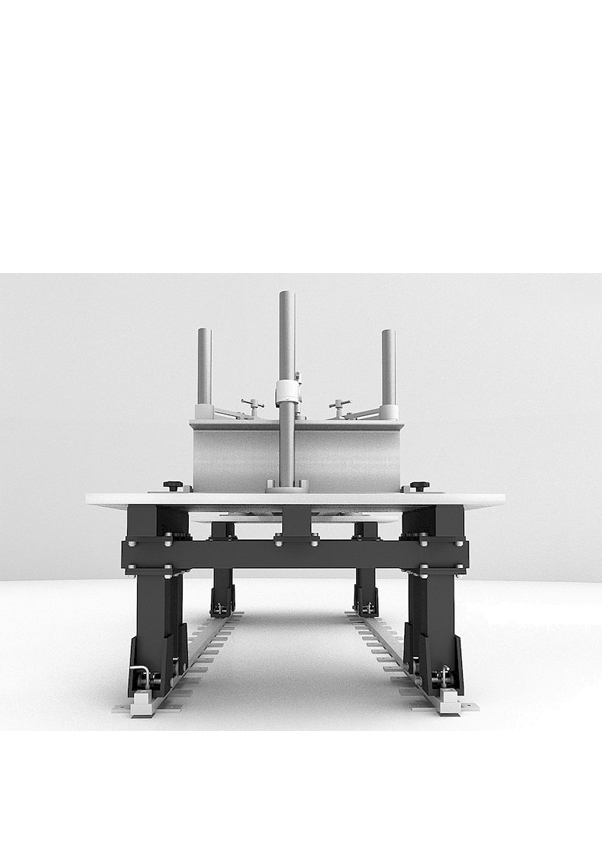

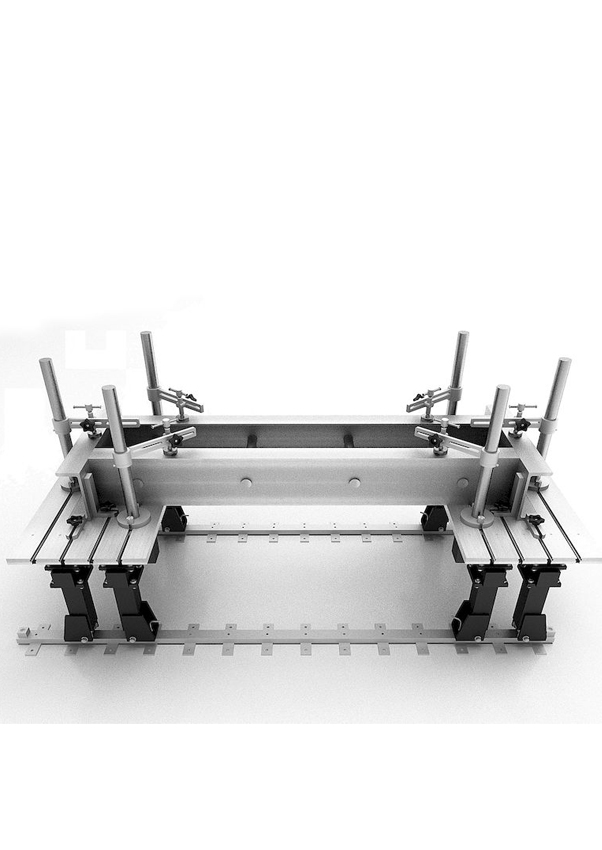

Сварочно-сборочный стол ССМ-16 состоит из двух секций, перемещаемых по рельсовому пути. Каждая секция стопорится к рельсовому пути четырьмя фиксаторами. Для работы удобнее зафиксировать одну из секций в нужном положении, а другую перемещать со стопорением в зависимости от длины свариваемого изделия.

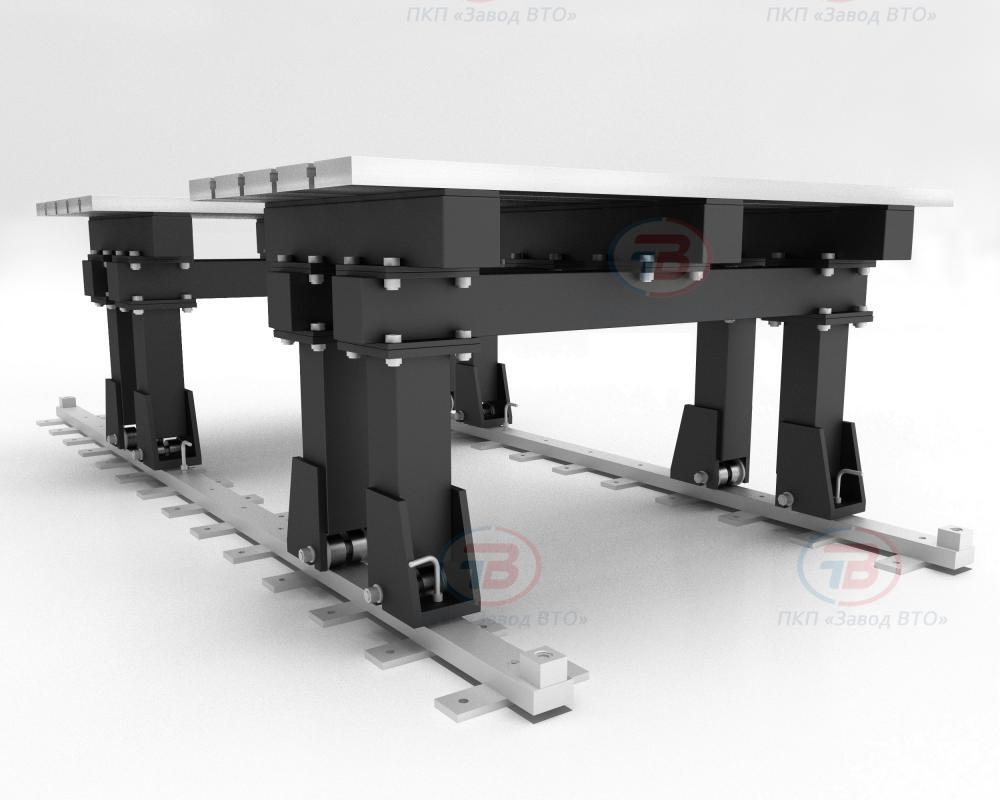

Секция сварочного стола ССМ-16 представляет собой конструкцию, состоящую из сварных деталей рамы на 4-х стойках с двойными роликами и 5-ти цельнолитых чугунных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 1200 мм, образующих столешницу.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-16 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Сварочно-сборочный стол ССМ-16 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

Область применения сварочно-сборочного стола модели ССМ-16 – изготовление кузовов, перил, длинномерных строительных металлоконструкций, краностроение и т.д.

Секции стола (платформы) могут легко перемещаться по отнивелированным рельсам на нужное расстояние, что позволяет легко переналаживать сварочный стол под различные конструкции.

Максимально допустимая равномерно распределенная нагрузка на одну чугунную цельнолитую балку из серого чугуна составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на сварочный стол может быть увеличена при использовании соответствующего каркаса основания сварочно-сборочного стола.

Преимущество применения стола сварочно-сборочного ССМ-16:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.

- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.
