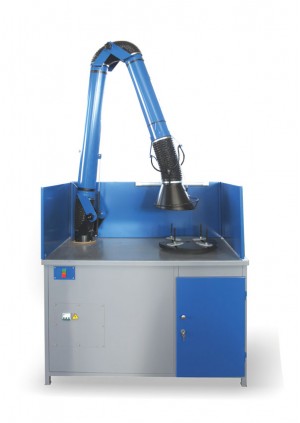

Модель ССУ-02-05
Распечатать

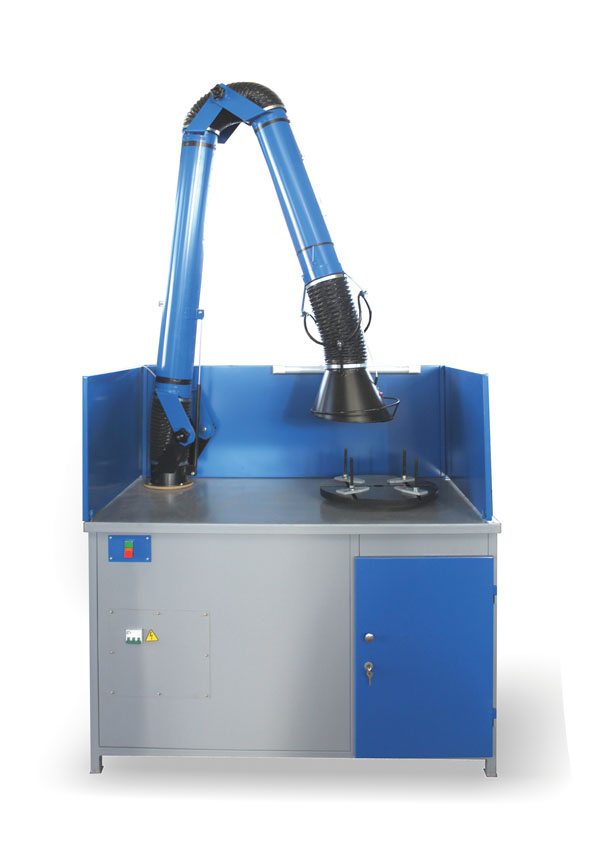

ССУ-02-05 стол сварщика (сварочный пост)

1400х750х1350 мм 450 мм Чугунная поворотная плита (с прижимами и Т-образными пазами)Мах равномерно распределенная нагрузка на рабочую поверхность : 1000 кгМах равномерно распределенная нагрузка на поворотную плиту: 500 кг с ПВУ С вентиляторомПроизводительность вентилятора : 1730(±50) м. куб./часРадиус действия ПВУ: 2 мМасса: 198 кг

80 948 Р
Цена указана с учетом НДС.
ССУ-02-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Стол сварщика (сварочный пост) ССУ-02-05 состоит из каркаса сварной конструкции, выполненного из стальной трубы квадратного сечения, с обшивками из листовой стали, столешницы из стального листа со встроенной в нее круглой поворотной плитой из чугуна, системы воздуховодов, подъемно-поворотного вытяжного устройства, съемного защитного экрана, оборудованного светильником дневного света.

Рабочая поверхность стола сварщика ССУ-02-05 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 450мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур, при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены три Т-образных паза, позволяющие устанавливать в них прижимы на любом, в пределах плиты, расстоянии и фиксировать заготовки сложной конфигурации.

Подъемно-вытяжное устройство, установленное на столешнице стола сварщика ССУ-02-05, поворачивается на 360 градусов вокруг своей оси, легко перемещается, раздвигается и устанавливается при помощи тяг и фиксаторов в любой точке рабочей зоны. Для повышения эффективности процесса, воздухоприемная воронка устройства может отклоняться от своей оси на 110 градусов в любой плоскости, снабжена встроенным светильником для дополнительного освещения зоны работ.

Стол сварщика ССУ-02-05 оборудован тумбой с полками для инструмента и вспомогательного оборудования. Пульт управления электрооборудованием расположен в левой части стола.

Стол сварщика ССУ-02-05 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-02-05 может комплектоваться колчаном для электродов, который может размещаться на столешнице. Также стол сварщика (сварочный пост) может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) универсальный ССУ-02-05 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-02-05 предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и других работ с одновременным удалением из зоны рабочего места загрязненного воздуха, пыли, продуктов горения.

Удаление вредных веществ осуществляется с помощью подъемно-вытяжного устройства (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 2 м вокруг него, что значительно повышает функциональные возможности данной модели при использовании в качестве поста сварки.

Стол сварщика ССУ-02-05 оборудован вентилятором, подключается к общезаводской (общецеховой) системе вентиляции. Стол может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-02-05 оборудован поворотной чугунной плитой с комплектом съемных прижимов, позволяющих закрепить детали различных габаритных размеров,с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси. Прижимы перемещаются по шпилькам диаметром 12 мм в вертикальном положении и фиксируются гайками. За счет наличия Т-образных пазов в чугунной плите и перемещения по ним прижимного элемента можно фиксировать заготовки, детали, сборки и изделия сложной конфигурации в любом положении с максимальной высотой зажима 100 мм. При необходимости шпильки легко снимаются, тем самым не ограничивая рабочую область поворотной плиты.

ССН, ССУ, СС

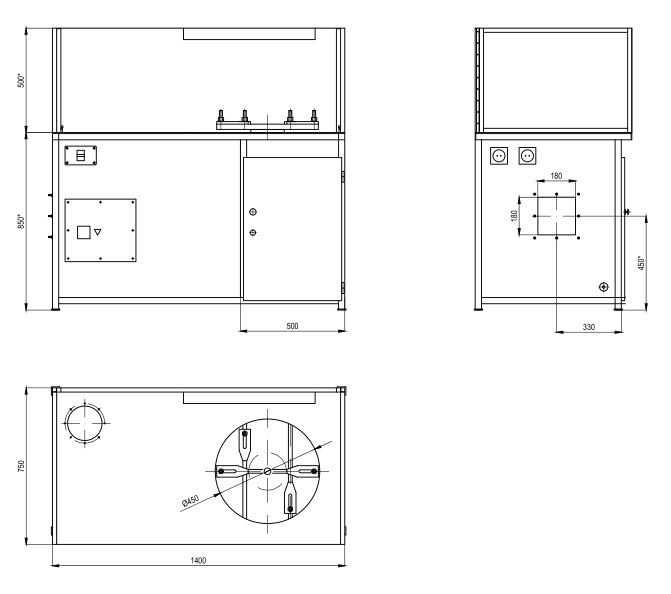

Габариты (ШxГxВ)::
1400х750х1350 мм
Размер рабочей поверхности:
1400х750 мм
Высота рабочей поверхности над уровнем пола:
850 мм
Диаметр поворотной плиты:
450 мм
Материал рабочей поверхности:
Чугунная поворотная плита (с прижимами и Т-образными пазами)
Мах равномерно распределенная нагрузка на рабочую поверхность :
1000 кг
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
с ПВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора :
1730(±50) м. куб./час
Мощность электродвигателя вентилятора:
0.55 кВт
Размер присоединительного фланца:
180х180 мм
Радиус действия ПВУ:
2 м
Высота рабочей поверхности поворотной плиты над уровнем пола :
895 мм
Напряжение осветительной сети цепей управления:
220 В
Напряжение осветительной сети ПВУ:
12 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
198 кг
