Модель ССУ-02
Распечатать

ССУ-02 стол сварщика сварочный пост

1570х800х1360 мм Диаметр поворотной плиты: 450 мм Чугунная поворотная плита (с прижимами)Мах равномерно распределенная нагрузка на рабочую поверхность : 2000 кгМах равномерно распределенная нагрузка на поворотную плиту: 500 кг Без вытяжного зонта Без вентилятораМасса: 296 кг

129 720 Р + 2 880 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССУ-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1570х800х1360 мм
Размер рабочей поверхности:
1500х800 мм
Высота рабочей поверхности над уровнем пола:
810 мм
Диаметр поворотной плиты:
Диаметр поворотной плиты: 450 мм
Материал рабочей поверхности:
Чугунная поворотная плита (с прижимами)
Мах равномерно распределенная нагрузка на рабочую поверхность :
2000 кг
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
Без вытяжного зонта
Наличие вентилятора:
Без вентилятора
Высота рабочей поверхности поворотной плиты над уровнем пола :
850 мм
Напряжение осветительной сети цепей управления:
220 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
296 кг

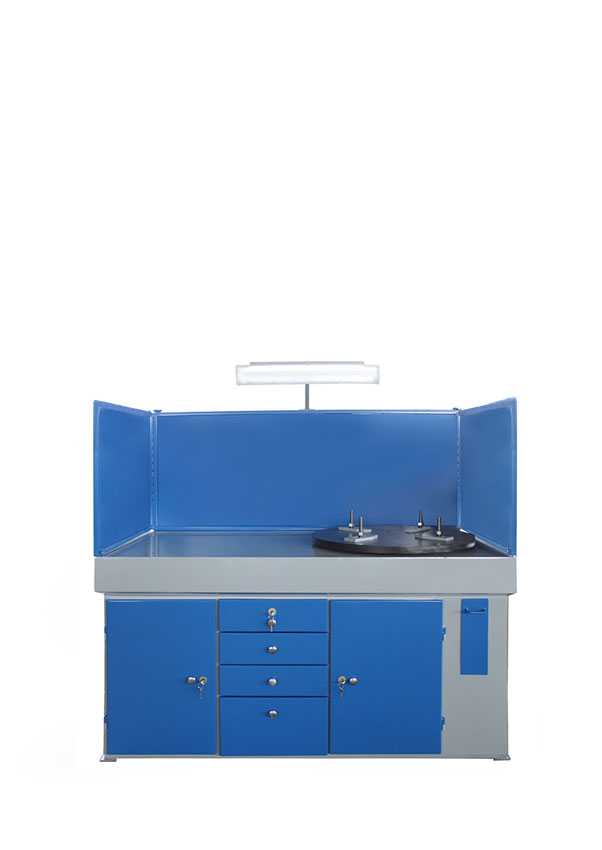

Конструкция стола сварщика (сварочного поста) ССУ-02 состоит из сварной станины, столешницы, покрытой листовой сталью толщиной 5 мм, со встроенной в нее круглой поворотной плитой из чугуна, съемного защитного экрана, оборудованного светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость и фиксироваться в этих положениях.

Рабочая поверхность стола сварщика ССУ-02 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 450 мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур, при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены четыре сквозных отверстия с резьбой для установки шпилек. Через шпильки при помощи прижимов возможна фиксация простых заготовок для проведения сварочных работ.

Стол сварщика (сварочный пост) ССУ-02 имеет две тумбы для инструмента и вспомогательного оборудования с полками, тумбу с четырьмя выдвижными ящиками с центральным замком, а также специальный выдвижной колчан для электродов.

Стол сварщика (сварочный пост) ССУ-02 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-02 может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) универсальный ССУ-02 применяется в качестве стационарного сварочного поста. Стол сварщика предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и других работ.

Стол сварщика ССУ-02 может дополнительно комплектоваться фильтровентиляционной установкой моделей ФВУ-02, ФВУ-03, ФВУ-03-02, ФВУ-03-03, которые позволяют улавливать и очищать воздух от сварочного аэрозоля и пыли, образующихся при проведении сварочных работ.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-02 оборудован поворотной чугунной плитой с комплектом из 4-х съемных прижимов, позволяющих закрепить детали различных габаритных размеров, с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси. Прижимы перемещаются по шпилькам диаметром 12 мм в вертикальном положении и фиксируются гайками, с их помощью можно фиксировать заготовки, детали, сборки или изделия сложной конфигурации в любом положении с максимальной высотой зажима 55 мм. При необходимости шпильки легко снимаются, тем самым не ограничивая рабочую область поворотной плиты.
