ССУ-04-02 стол сварщика (сварочный пост)

1100х800х1250 мм 650 мм Чугунная поворотная плита (с прижимами)Мах равномерно распределенная нагрузка на поворотную плиту: 500 кг Без вытяжного зонта Без вентилятораМасса: 141 кг

46 728 Р
Цена указана с учетом НДС.
ССУ-04-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

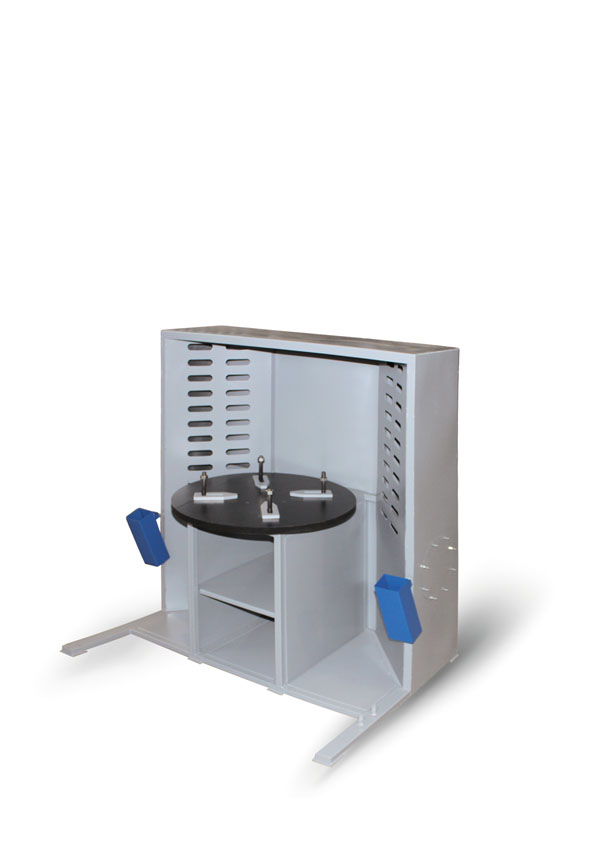

Стол сварщика (сварочный пост) ССУ-04-02 состоит из основания сварной конструкции, выполненного из стальной трубы квадратного сечения, с обшивками из листовой стали, поворотной рабочей плиты.

Рабочая поверхность стола сварщика ССУ-04-02 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 25мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены восемь сквозных отверстия с резьбой для установки шпилек. Через шпильки при помощи прижимов возможна фиксация простых заготовок для проведения сварочных работ.

Удаление газовой смеси, образующейся при сварке, осуществляется через вырезы в боковых стенках стола. Подключение стола сварщика ССУ-04-02 к вытяжной системе здания (сооружения) осуществляется через фланцы, расположенные на боковых зашивках стола.

На верхней обшивке экрана стола сварщика ССУ-04-02 установлен светильник с лампой дневного света.

В комплект стола сварщика ССУ-04-02 входят два колчана для электродов и огарков, которые можно повесить на специальные крюки, расположенные справа и слева от поворотной плиты.

Стол сварщика ССУ-04-02 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-04-02 может комплектоваться необходимым сварочным и вспомогательным оборудованием для полой комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) универсальный ССУ-04-02 применяется в качестве стационарного сварочного поста. Стол сварщика предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места сварщика загрязненного воздуха, пыли и продуктов горения.

Стол сварщика ССУ-04-02 может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-04-02 оборудован поворотной чугунной плитой с комплектом из 4-х съемных прижимов, позволяющих закрепить детали различных габаритных размеров, с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси. Прижимы перемещаются по шпилькам диаметром 16 мм в вертикальном положении и фиксируются гайками. С их помощью можно фиксировать заготовки, детали, сборки или изделия сложной конфигурации в любом положении с максимальной высотой зажима 50 мм. При необходимости шпильки легко снимаются, тем самым не ограничивая рабочую область поворотной плиты.

Наличие в чугунной поворотной плите 8-ми отверстий для установки 4-х съемных прижимов позволяет обрабатывать изделия различных размеров и форм.

ССН, ССУ, СС

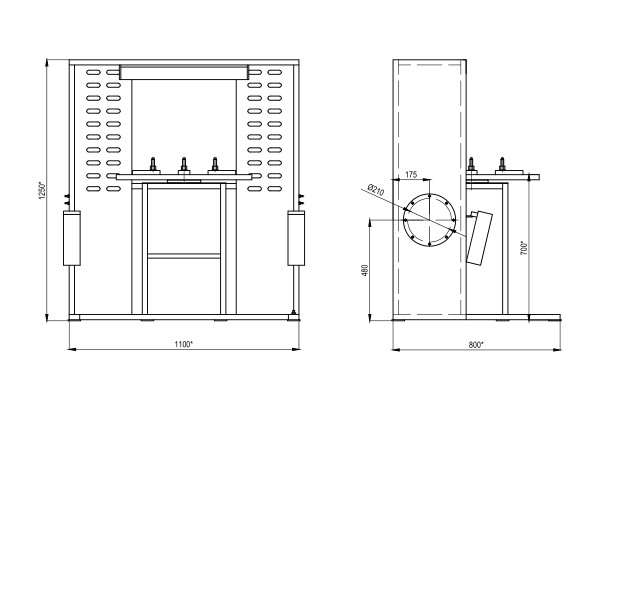

Габариты (ШxГxВ)::
1100х800х1250 мм
Высота рабочей поверхности над уровнем пола:
700 мм
Диаметр поворотной плиты:
650 мм
Материал рабочей поверхности:
Чугунная поворотная плита (с прижимами)
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
Без вытяжного зонта
Наличие вентилятора:
Без вентилятора
Диаметр присоединительного патрубка:
Ø210 мм
Ток питающей сети:
Переменный, 50 Гц, 220 В
Масса:
141 кг
