ССД-14 сварочно-сборочный 3D с гидроприводом
Распечатать

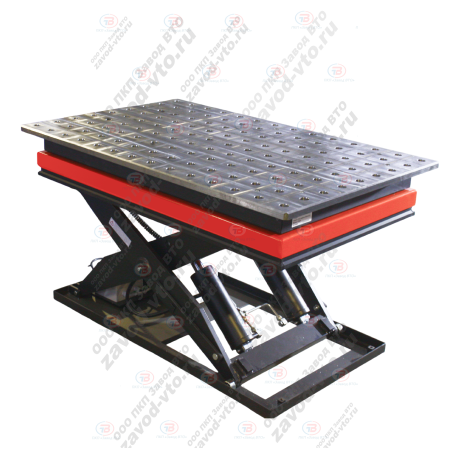

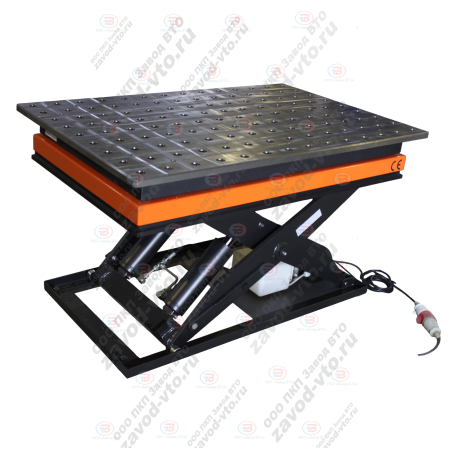

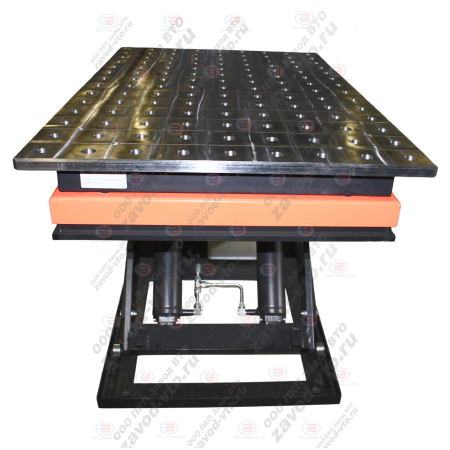

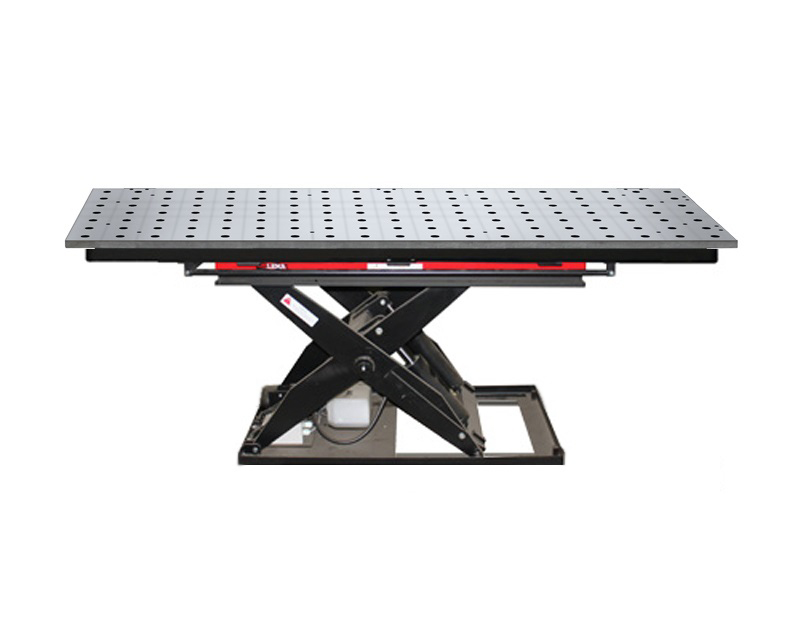

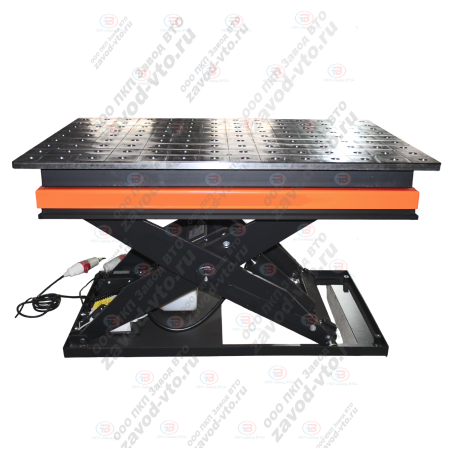

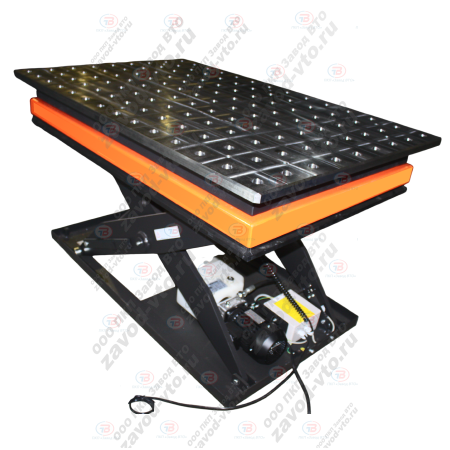

ССД-14 стол сварочно-сборочный 3D d28 с гидроприводом

1400х900х295÷1115Равномерно распределенная нагрузка на рабочую поверхность стола: 1400 кг Ø отв. 28мм стальная столешницаМасса: 500 кг

269 940 Р
Цена указана с учетом НДС.
ССД-14
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1400х900х295÷1115
Габаритные размеры рабочей поверхности стола (мм) 1400х900
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Высота рабочей поверхности стола над уровнем пола (мм) 295÷1115
Мах равномерно распределенная нагрузка на плоскость стола (кг) до 1400
Масса (кг) 500

Сварочный стол состоит из гидроподъемника и рабочей поверхности с разметочной сеткой и точными отверстиями ø28мм с шагом 100±0,02мм.

Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на данном сварочном столе.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного 3D ССД-14:

- Универсален. Монтажный стол пригоден как для единичного, так и для серийного производства. Применим как позиционер для роботизированной сварки.
- Наличие координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности сборочного стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда и позволяет выставлять собираемые, свариваемые детали от риски, что исключает дополнительную установку упора для координации изделия, узла или конструкции в целом на плоскости сварочного стола.

- Высокая точность позиционирования заготовок на поверхности стола с отклонением от плоскостности не более 0,5 мм.

Сварочный стол ССД-14 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.

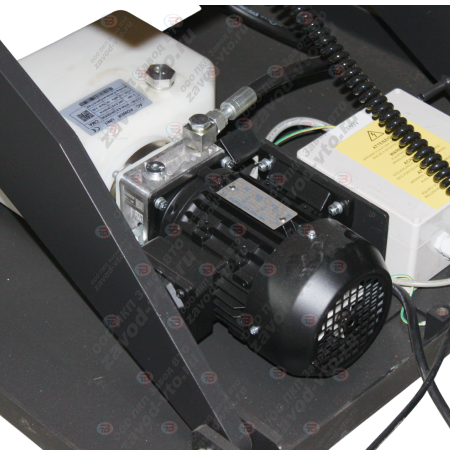

Наличие в конструкции изделия подъемного механизма с гидравлическим приводом позволяет проводить сварочно-сборочные работы на разных уровнях без переустановки свариваемого изделия.

Изменение высоты рабочей поверхности осуществляется с помощью специального пульта управления, входящего в комплект поставки.

Применение цельной столешницы на сварочно-сборочном столе ССД-14 обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм/м по ширине, что очень трудно достичь при стыковом варианте.

Столешница стола выполнена из стального листа толщиной 25 мм.

На поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Сборочные приспособления фиксируются на столе с помощью специальных быстросъемных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28 которые устанавливаются в отверстия диаметром 28 мм, выполненные на столешнице с шагом 100 мм.

Использование для крепления оснастки на столе сварочно-сборочном 3D быстросъемных болтов БС значительно сокращает время установки собираемых изделий на сварочно-сборочный стол 3D.

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССД (система d28) - СКАЧАТЬ.
