СВУ-07 вращатель сварочный горизонтальный
Распечатать

СВУ-07 вращатель сварочный горизонтальный

595х770х1200 (п. бабка), 850х600х1200 (з. бабка) Планшайба - чугунГрузоподъемность: 800 кгДиаметр планшайбы: 650 ммНаибольшая длина свариваемой детали: 3000 ммМасса: 335 кг

351 994 Р
Цена указана с учетом НДС.
СВУ-07
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного горизонтального СВУ-07

Параметр Значение
Габаритные размеры передней бабки (мм) 595х770х1200
Габаритные размеры задней бабки (мм) 850х600х1200
Наибольшая длина свариваемой детали (мм) 3000
Высота от уровня пола до оси вращения планшайбы (мм) 870
Диаметр планшайбы (мм) 650
Частота вращения планшайбы (об/мин) от 0,05 до 4
Максимальная нагрузка (кг) 800
Ток питающей сети:

Род

Частота (Гц)
Напряжение (В)


3-х проводной, однофазный
50
220
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 335

Вращатель сварочный горизонтальный СВУ-07 предназначен для вращения свариваемого изделия со сварочной скоростью вокруг горизонтальной оси при автоматической и механизированной сварке кольцевых швов, а также для установки изделия на маршевой скорости в положение удобное для сварки продольных швов.

Дополнительно горизонтальный сварочный вращатель может комплектоваться копмплектом прижимов КП-01 для крепления свариваемых изделий к планшайбе вращателя.

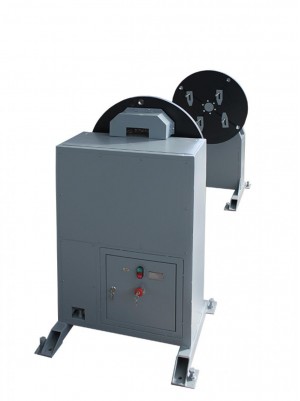

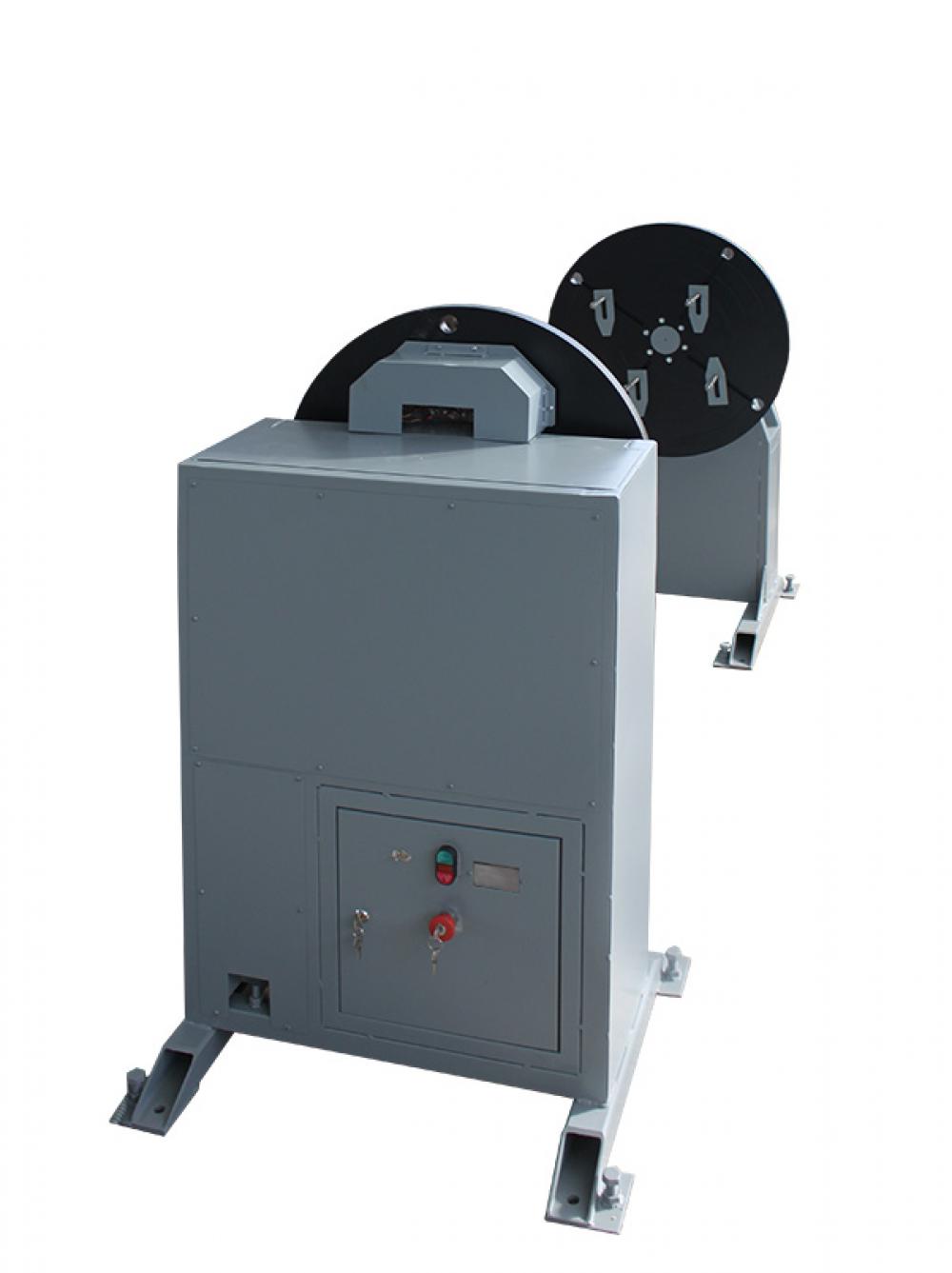

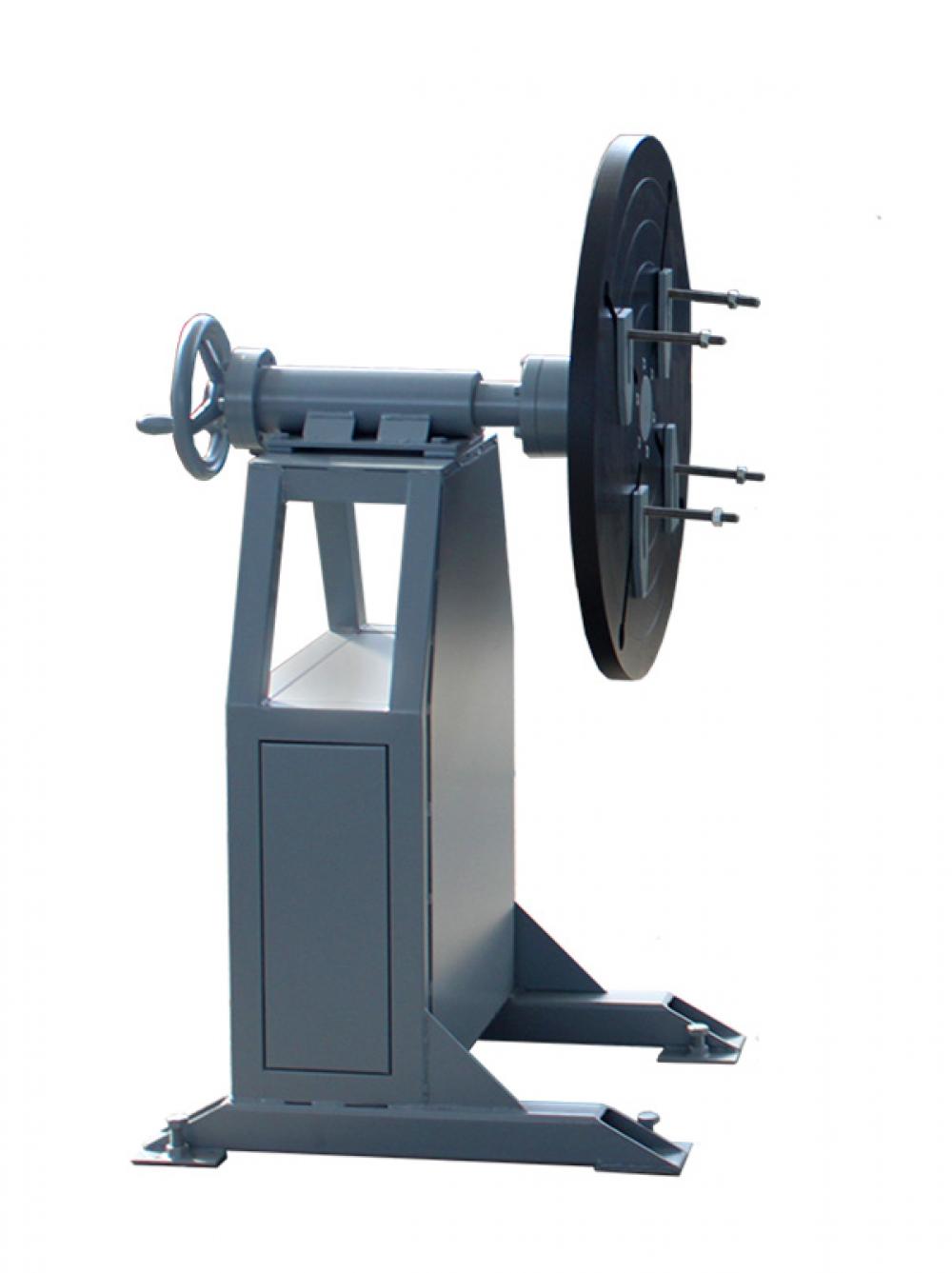

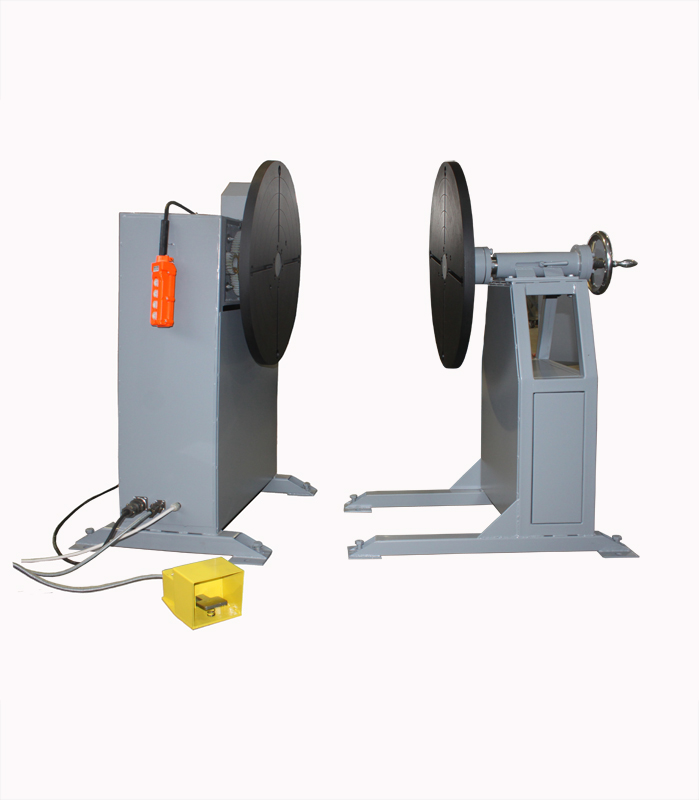

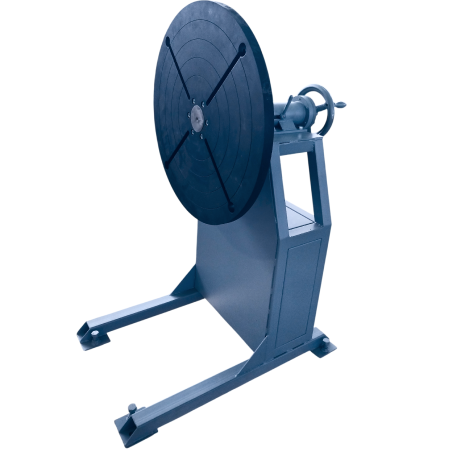

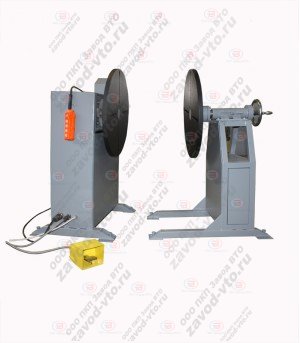

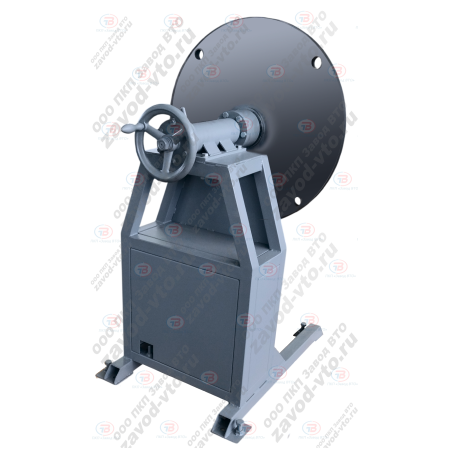

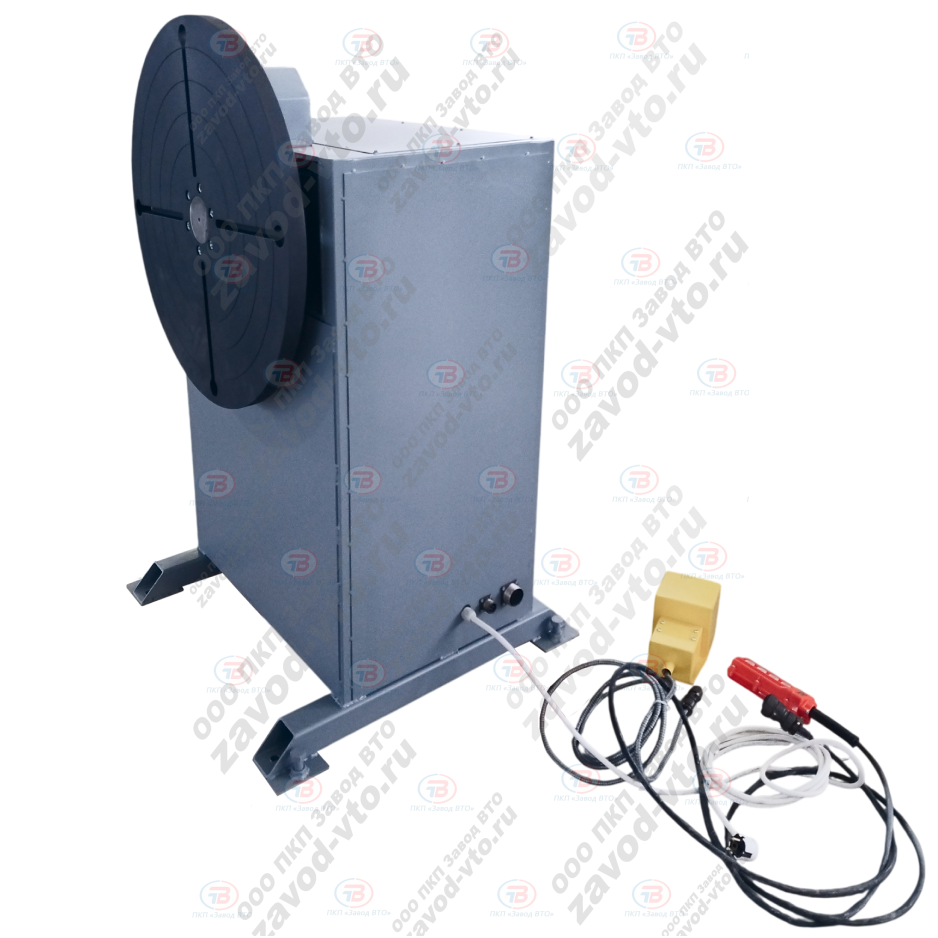

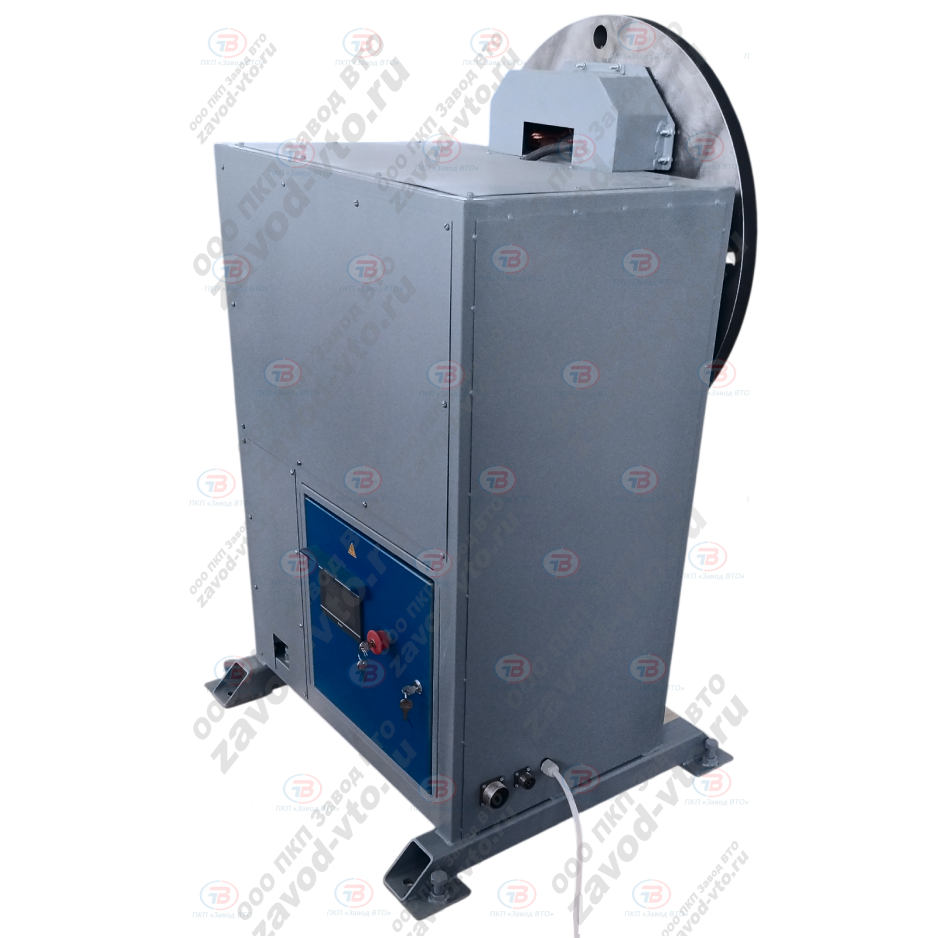

Сварочный манипулятор состоит из установленных неподвижно передней стойки с приводом вращения, задней стойки и шкафа управления, расположенного на раме передней стойки. Вращение планшайбы передней стойки осуществляется от электродвигателя постоянного тока через червячно-цилиндрический редуктор. Положение задней стойки с выдвижной пинолью можно изменять в зависимости от размера свариваемой детали

На сварочном манипуляторе возможна сварка цилиндрических, корпусных, рамных и балочных конструкций. Свариваемое изделие закрепляется к планшайбе с помощью крепежных устройств и приспособлений. Для крепления этих устройств и приспособлений на планшайбе вращателя имеются Т-образные пазы.

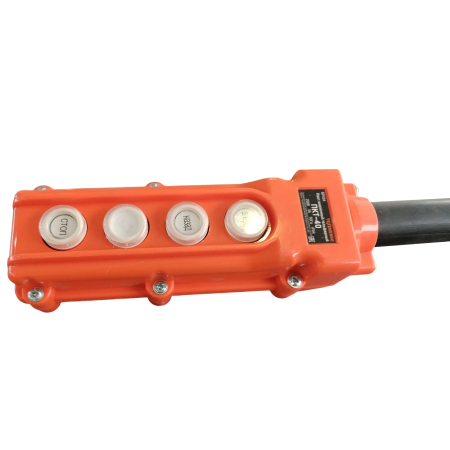

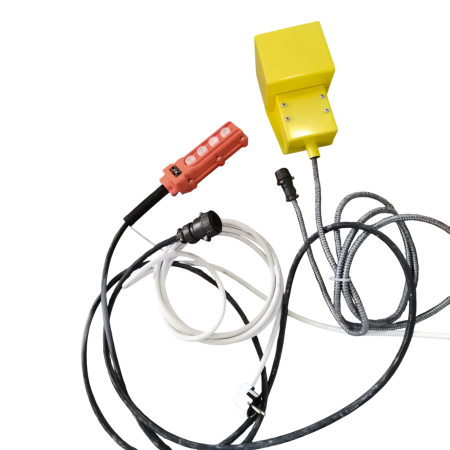

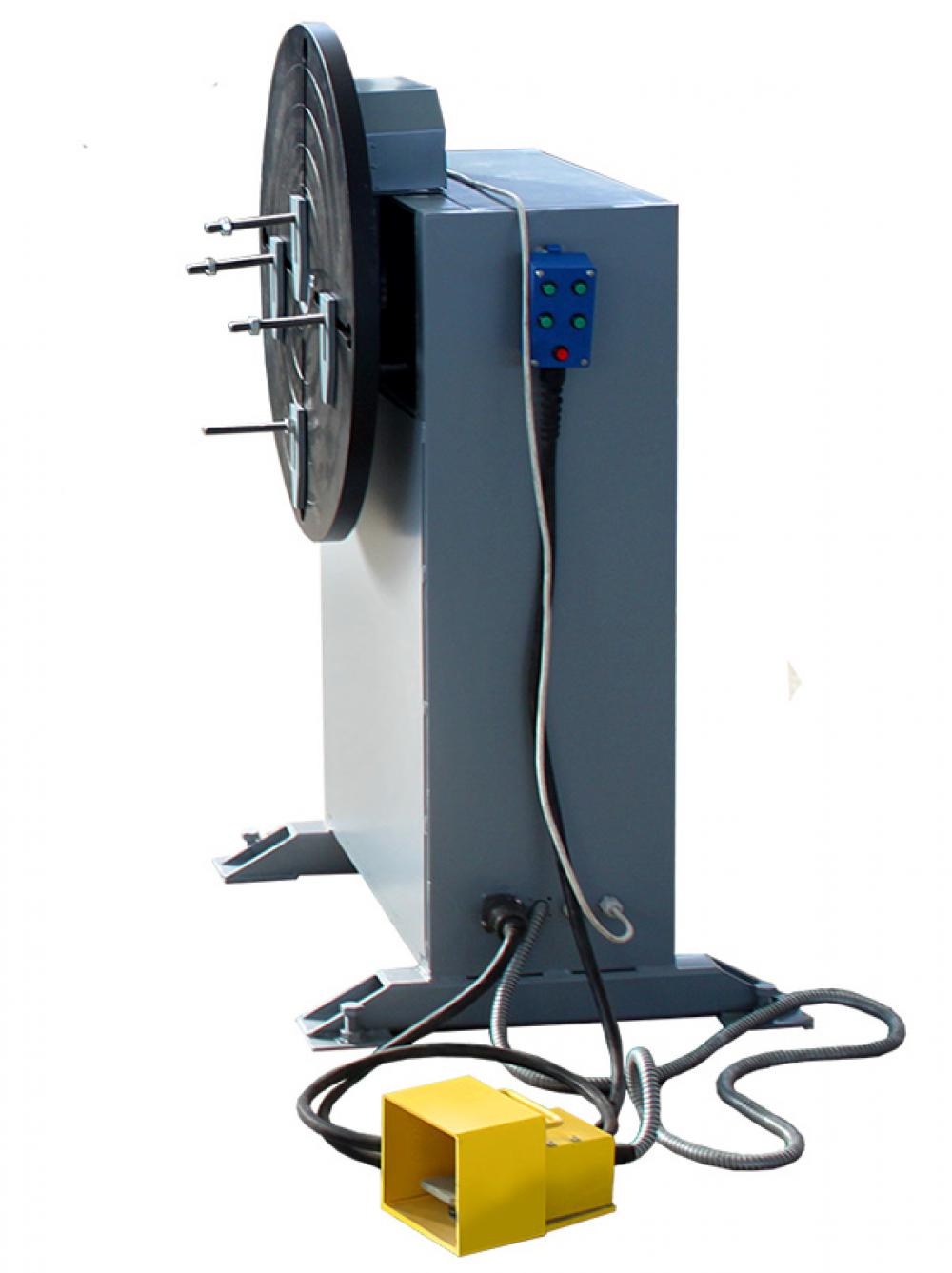

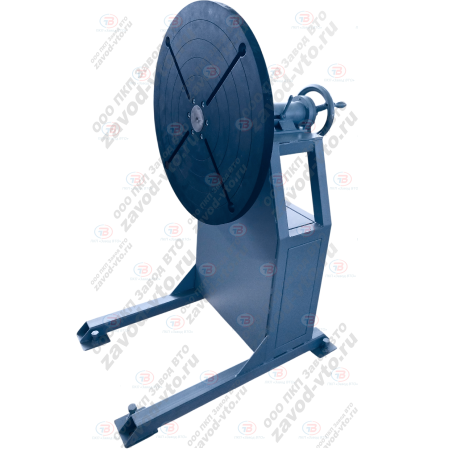

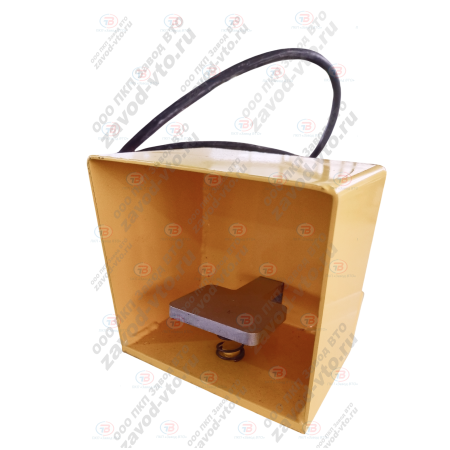

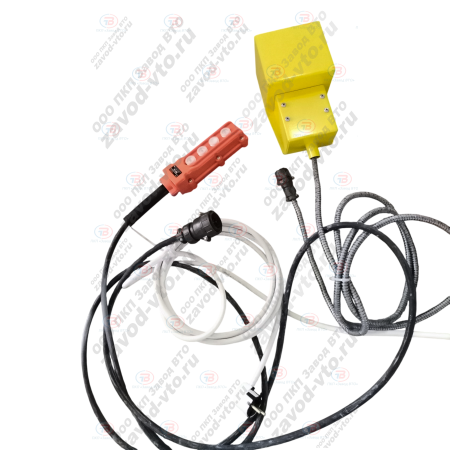

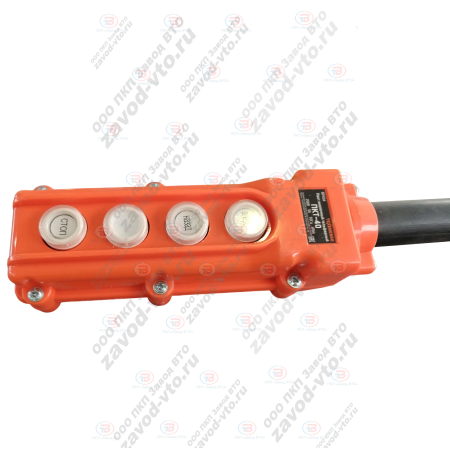

Для удобства управления сварочный вращатель оборудован выносным пультом, педалью и цифровым индикатором скорости вращения планшайбы. Планшайбы представляют собой цельнолитые механически обработанные, как по плоскости, так и по окружности круглые плиты диаметром 650мм и толщиной 30мм, изготовленные из серого чугуна.

Планшайбы могут вращаться в любом направлении.

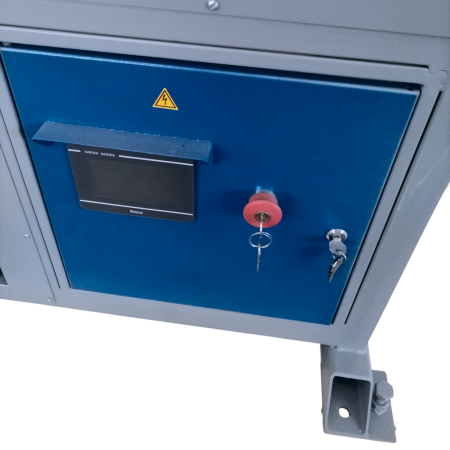

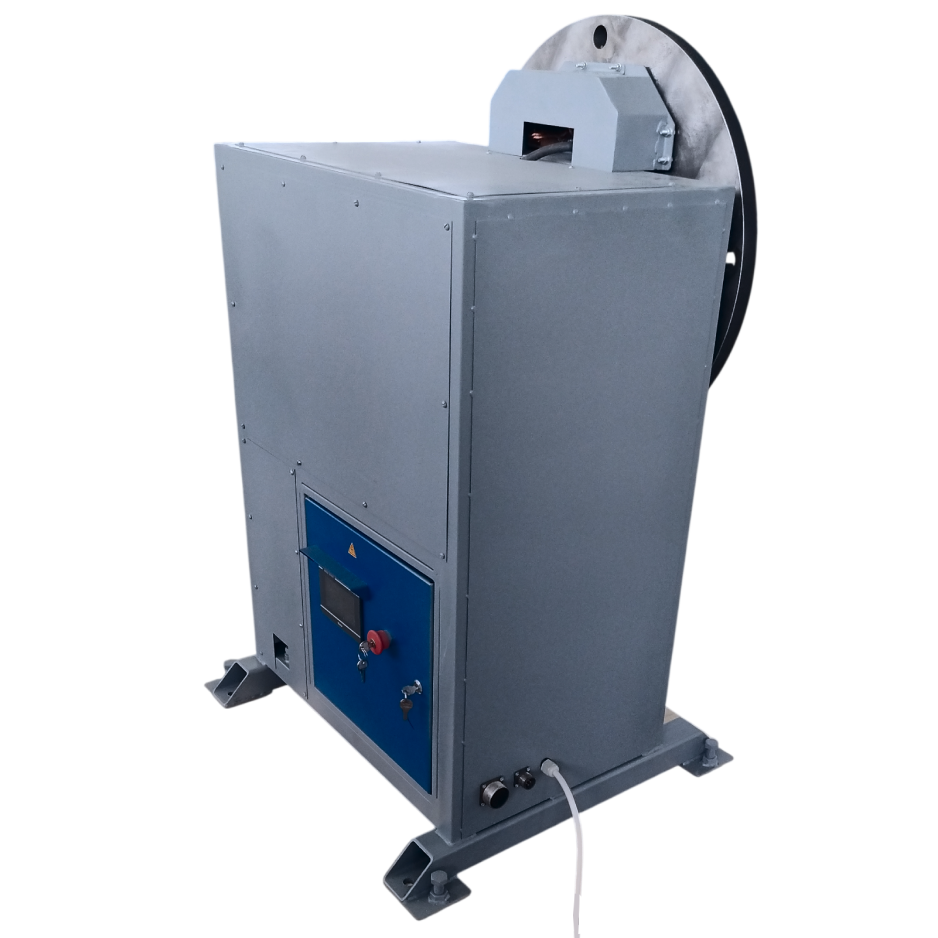

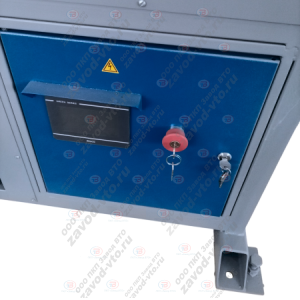

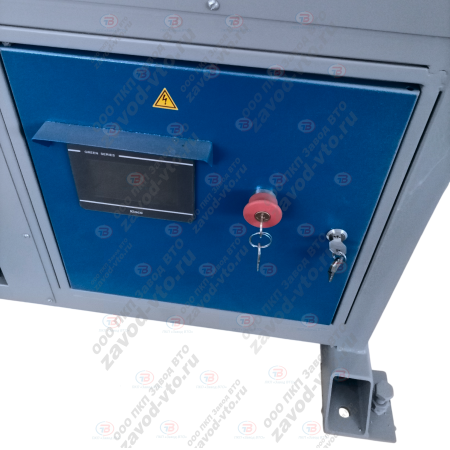

Панель управления снабжена переключателями направления поворота, остановки и регулировки скорости вращения. Скорость поворота регулируется при помощи частотного преобразователя.

По желанию Заказчика сварочный манипулятор может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.

Руководство по эксплуатации СВУ-07 (Сварочный_вращатель_СВУ-07.pdf, 200 Kb) [Скачать]

Электросхема СВУ-07 (Электросхема_СВУ_07.GIF, 80 Kb) [Скачать]

Вращатель сварочный СВУ-07
