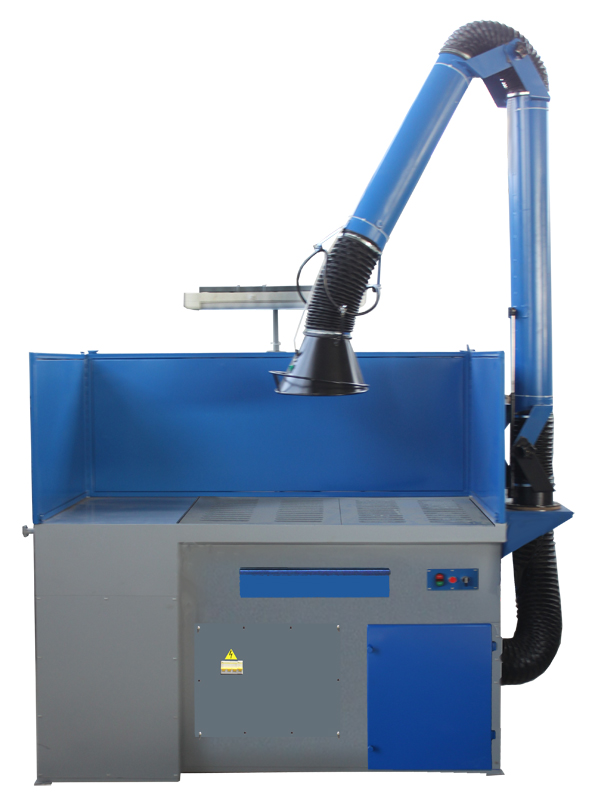

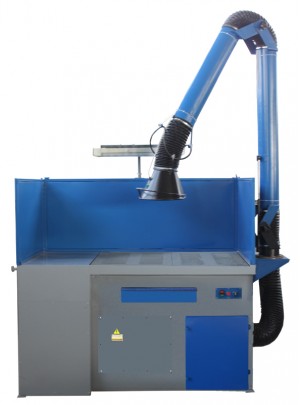

Модель СС-02-05 исп.2 стол сварщика
Распечатать

СС-02-05 исп2 стол сварщика сварочный пост

1890х930х1400 мм Со встроенным компрессором 2 съемные чугунные плиты с пазамиМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2 С системой самоочистки С искрогасителемМасса: 301 кг

171 960 Р + 2 580 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-02-05 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1890х930х1400 мм
Конструкция:
Со встроенным компрессором
Размер решетки:
1000х600 мм
Высота рабочей поверхности над уровнем пола:
850 мм
Материал рабочей поверхности:
2 съемные чугунные плиты с пазами
Мах равномерно распределенная нагрузка на рабочую поверхность :
1000 кг
Вытяжная система:
С ПВУ и ФВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя компрессора:
1.5 кВт
Мощность электродвигателя вентилятора:
1.1 кВт
Объем ресивера компрессора:
24 л
Активная фильтрующая поверхность :
10 м2
Система самоочистки:
С системой самоочистки
Доп. опции:
С электроконтактным дифференциальным датчиком
Искрогаситель:
С искрогасителем
Напряжение осветительной сети цепей управления:
220 В
Напряжение осветительной сети ПВУ:
12 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
301 кг

Стол сварщика (сварочный пост) СС-02-05 исп.2 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-02-05 исп.2 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов. Под решетками расположен ящик для сбора окалины и других мелких отходов процесса сварки.

Удаление вредных веществ осуществляется с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, проходит через искрогаситель и воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через левую боковую стенку стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен компрессор и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Стол сварщика СС-02-05 исп.2 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) СС-02-05 исп.2 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Пульт управления электрооборудованием стола и системой очистки расположен в правой части стола.

Стол сварщика СС-02-05 исп.2 оборудован болтами заземления для исключения поражения персонала электрическим током.

Стол сварщика (сварочный пост) СС-02-05 исп.2 применяется в качестве стационарного сварочного поста. Стол сварщика СС-02-05 исп.2 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-02-05 исп.2 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

Благодаря наличию в конструкции встроенного компрессора стол сварщика СС-02-05 исп.2 не требует подключения к пневматической системе здания и может использоваться в помещении необорудованном системой подачи воздуха.
