СС-02-07 стол сварщика сварочный пост

1670х800х1300 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ПВУ и ФВУ С вентиляторомРадиус действия ПВУ: 1.5 м Без системы самоочистки С искрогасителемМасса: 199 кг

103 980 Р + 2 340 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-02-07
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

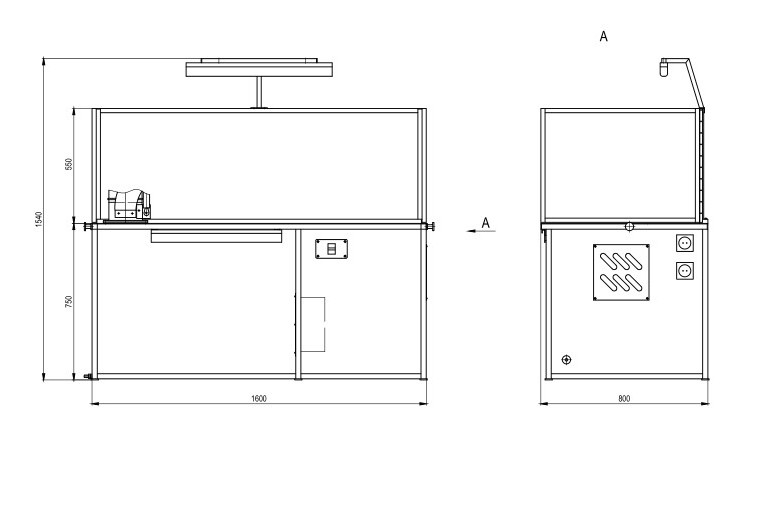

Габариты рабочего стола (мм) (без учета светильника и ПВУ) 1670х800х1300
Размер рабочей чугунной решетки (мм) 600х500
Высота рабочей поверхности над уровнем пола (мм) 750
Высота защитного экрана с учетом светильника (мм) 790
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 1000
Напряжение осветительной сети цепей управления (В) 220
Напряжение осветительной сети поворотно-вытяжного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м 3/час) 1850-2650
Радиус действия поворотно-вытяжного устройства (м) 1,5
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг) 199

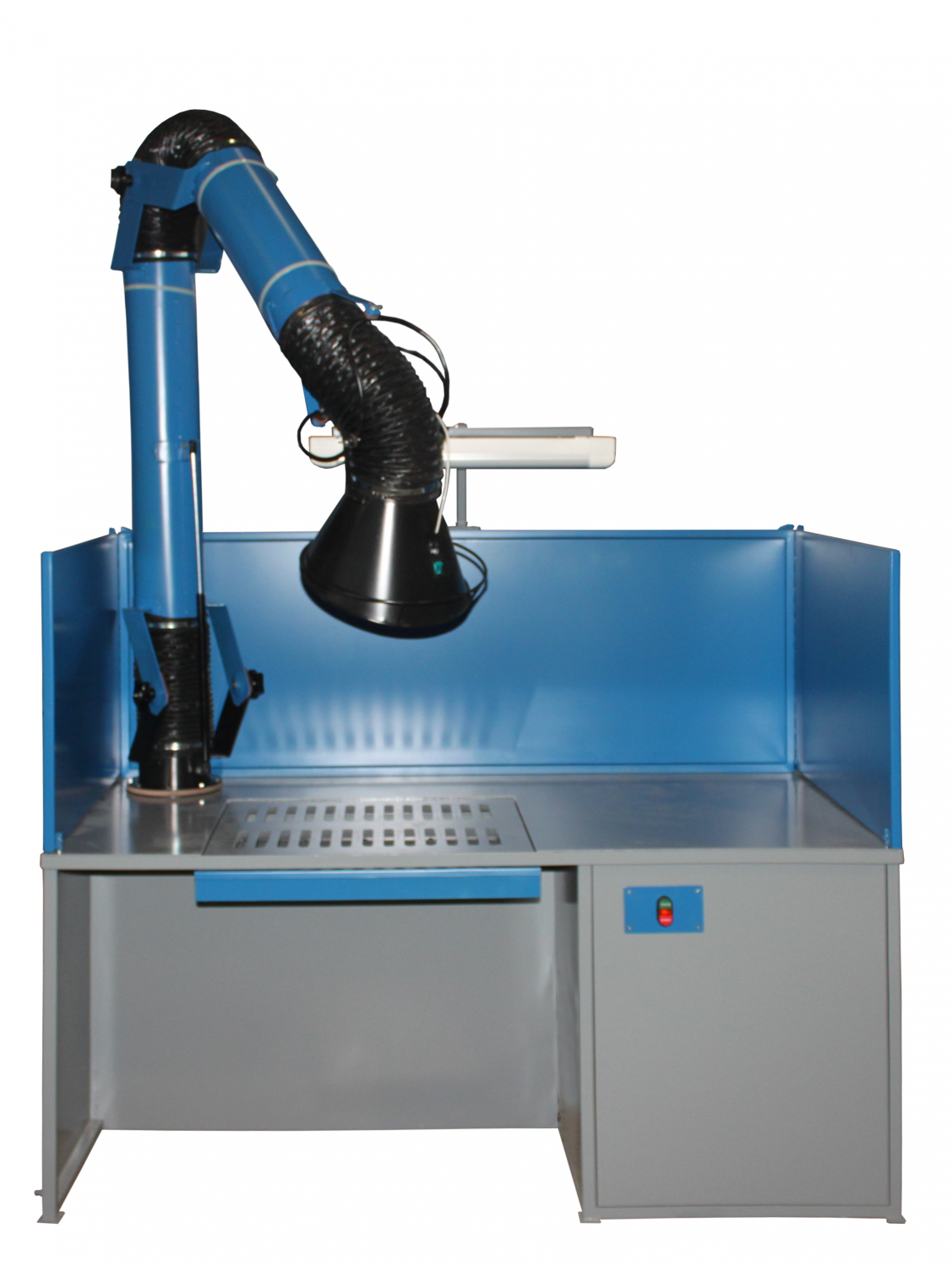

Стол сварщика (сварочный пост) СС-02-07 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы квадратного сечения, с обшивками из листовой стали, воздуховода, трехступенчатой системы очистки, встроенного вентилятора, экрана и поворотно-вытяжного устройства (ПВУ).

Рабочая поверхность стола сварщика СС-02-07 представляет собой стальной лист со встроенной съемной чугунной решеткой. Решетка представляют собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ней брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.

Под решеткой расположен ящик для сбора окалины и других мелких отходов процесса сварки.

Удаление газовой смеси, образующейся при сварке, осуществляется с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, попадает на панельный фильтр, производящий грубую очистку, затем проходит через плоский ячейковый фильтр тонкой очистки, угольный фильтр, задерживающий запах, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на правой боковой стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Фильтрующие элементы стола подлежат замене по мере их загрязнения. Стол сварщика оборудован съемной задней стенкой для обслуживания фильтров и вентилятора.

Стол сварщика (сварочный пост) СС-02-07 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Пульт управления электрооборудованием расположен в правой части стола.

Стол сварщика СС-02-07 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬПульт управления электрооборудованием расположен в правой части стола.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Стол сварщика (сварочный пост) СС-02-07 применяется в качестве стационарного сварочного поста. Стол сварщика СС-02-07 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-02-07 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована трехступенчатой системой очистки, которая очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

Конструкция стола позволяет сварщику работать сидя: высота рабочей поверхности составляет 750 мм, что соответствует требованиям ГОСТ 12.2.032-78 к высоте рабочей поверхностей для мужчин при монтаже более крупных деталей и станочным работам, не требующим высокой точности. Пространство для ног имеет размер 950х490х660, что также соответствует эргономическим требованиям Системы стандартов безопасности труда "Рабочее место при выполнении работ сидя".
