ССД-02-03 сварочно-сборочный стол 3D
Распечатать

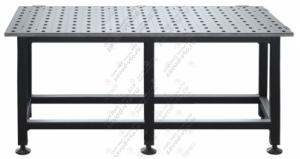

ССД-02-03 сварочно-сборочный стол

Стальная плитаРавномерно распределенная нагрузка на плоскость стола: 3500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/м Модульная конструкцияМасса: 375 кг 1900х900х850 Ø отв. 26 мм Координатная сетка с шагом рисок 100 ммШирина стола: 900мм
Цена: 258 300 Р + 9 600 Р Упаковка
249 960 Р + 9 600 Р Упаковка
Вы экономите: 8 340 Р (3%)
Нашли дешевле?
Цена указана с учетом НДС.
ССД-02-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1900х900х850
Габаритные размеры рабочей поверхности стола (мм) 1900х900
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 3500
Масса (кг) 375

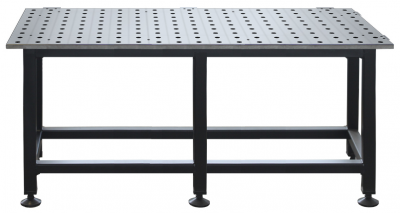

ССД-02-03 сварочно-сборочный стол с системой отверстий D26 состоит из цельносварного каркаса на 6-ти стойках и стальной столешницы толщиной 20 мм.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 26 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, сварочно-сборочный стол ССД-02-03 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

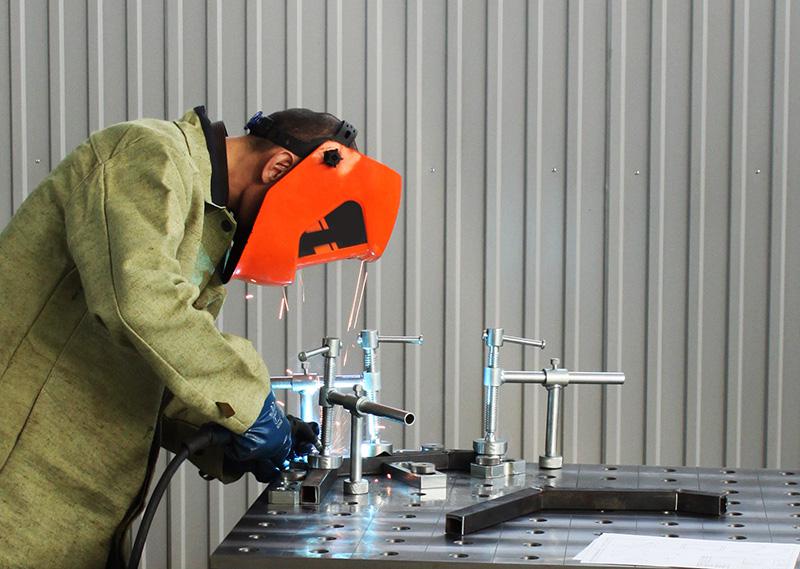

ССД-02-03 сварочно-сборочный стол с системой отверстий D26 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Модульная конструкция сварочного стола ССД-02-03 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Преимущество применения стола сварочно-сборочного ССД-02-03:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 26 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм/м.
- Применение специальных опор ОД-01 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02 (приобретаемых дополнительно).
