СВУ-05-02/2 вращатель сварочный
Распечатать

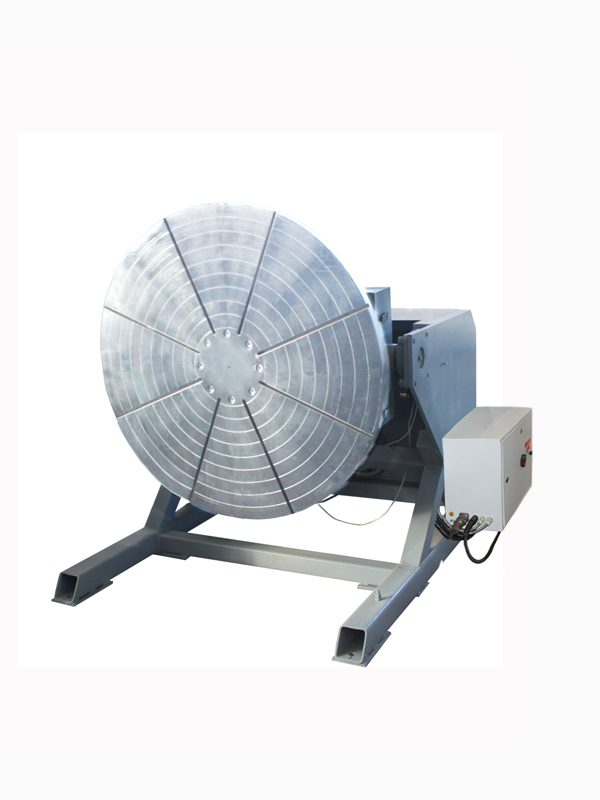

СВУ-05-02/2 вращатель сварочный универсальный

1870х1495х1130 Планшайба - стальГрузоподъемность: 3000 кгДиаметр планшайбы: 1200 ммМасса: 1390 кг

1 530 480 Р + 9 300 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-05-02/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Параметр

Значение

Габаритные размеры вращателя(мм)

1870х1495х1130

Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм)

920

Диаметр планшайбы (мм)

1200

Наибольшая грузоподъемность (кг)

3000

Наибольшая грузоподъемность при повороте на 90 град. (кг) 1550
Наибольший диаметр свариваемого изделия (мм) 1400
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 1400

Угол наклона планшайбы (град.)

0 ÷ 135

Угол поворота планшайбы (град.)

360

Частота вращения планшайбы (об/мин)

до 0,75

Потребляемая мощность (кВт)

Привод вращения

Привод наклона


1,5

1,1

Ток питающей сети:

Род

Частота тока (Гц)

Напряжение (В)


3-ех фазный

50

380

Максимальный сварочный ток (А) 800

Масса (кг)

1390

Сварочный вращатель СВУ-05-02/2 (г/п 2000 кг) предназначен для сварки изделий массой до 2000 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельнолитую механически обработанную как по плоскости, так и по окружности стальную круглую плиту диаметром 1200 мм и толщиной 35 мм. Восемь Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный вращатель оборудован выносным пультом.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.

1 846 380 Р
+ 8 100 Р Упаковка
1 734 360 Р
+ 8 100 Р Упаковка
1 347 180 Р
+ 8 100 Р Упаковка
119 880 Р
+ 4 320 Р Упаковка
182 040 Р
+ 4 320 Р Упаковка
162 720 Р
+ 4 260 Р Упаковка
15 540 Р
+ 1 440 Р Упаковка
16 920 Р
+ 2 340 Р Упаковка
ЩОС-01 исп2 щит ограждения
ЩОС-01 исп.2
10 440 Р
+ 1 680 Р Упаковка

Руководство по эксплуатации СВУ-05-02/2 (Сварочный_вращатель_СВУ-05-02_дробь_2.pdf, 1,552 Kb) [Скачать]
