Сварочные столы для сварки и сборки

07/09/2015
автор

Столы сварочно-сборочные.

Столы сварочно-сборочные (серии ССМ) предназначены для проведения сварочных и сборочных работ, с возможностью фиксации деталей, узлов и агрегатов в пазах на чугунных или алюминиево-медных балках специальными приспособлениями, позволяющими производить сборку и сварку конструкций любой сложной конфигурации. Возможность демонтажа и передвижения балок в удобное положение, комплектация дополнительными рейками и опорными подставками делает конструкцию сварочного стола ССМ универсальной.

Особенности столов сварочно-сборочных ССМ:

Применение сплошных цельных балок на столах сварочно-сборочных серии ССМ обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Применение алюминиево-медного сплава балок обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Также относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

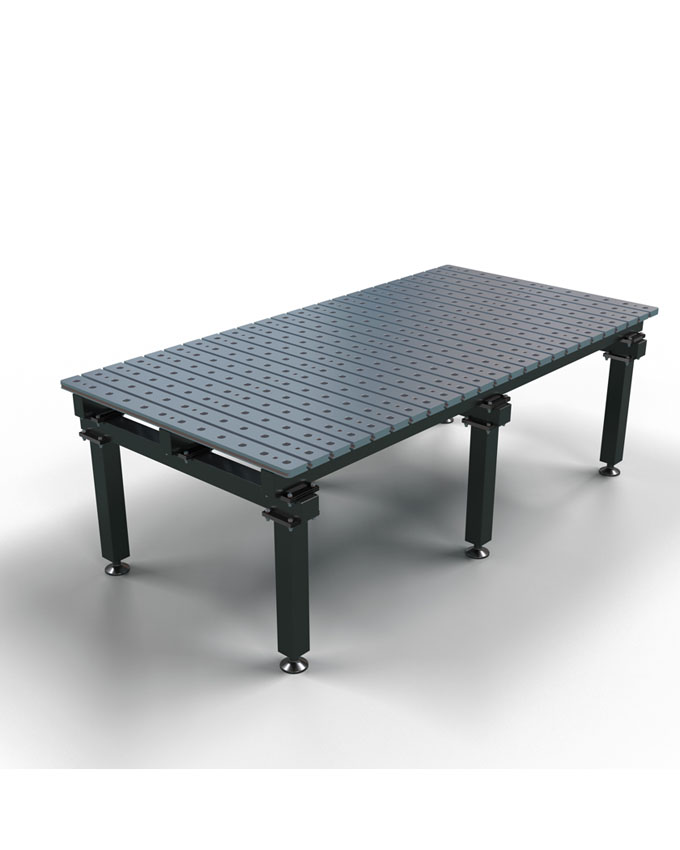

В сварочно-сборочных столах серии ССМ смежные балки образуют Т-образные пазы, а максимально допустимая нагрузка на 1 балку составляет до 1500 кг.




Базовая серия



Модульные


Передвижные

Поворотные


С ПВУ

С вращающейся рабочей плитой


Универсальные

На рельсовом пути




С гидроприводом


С координатной сетко


С Т-пазами и отверстиями ø 28 мм


Сборно-разборные





Приспособления для
столов сварочно-сборочных




Столы сварочно-сборочные, монтажные 3D (системы d16, d26, d28)

Столы сварочно-сборочные 3D (серии ССД) предназначены для проведения сварочно-сборочных, монтажных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки, что увеличивает производительность и качество сборки конструкций любой сложности.

Преимущество применения столов сварочно-сборочных 3D d16 и d26:

Столы сварочно-сборочные 3D универсальны и пригодны для единичного и серийного производства. В том числе их можно использовать как позиционер для роботизированной сварки.

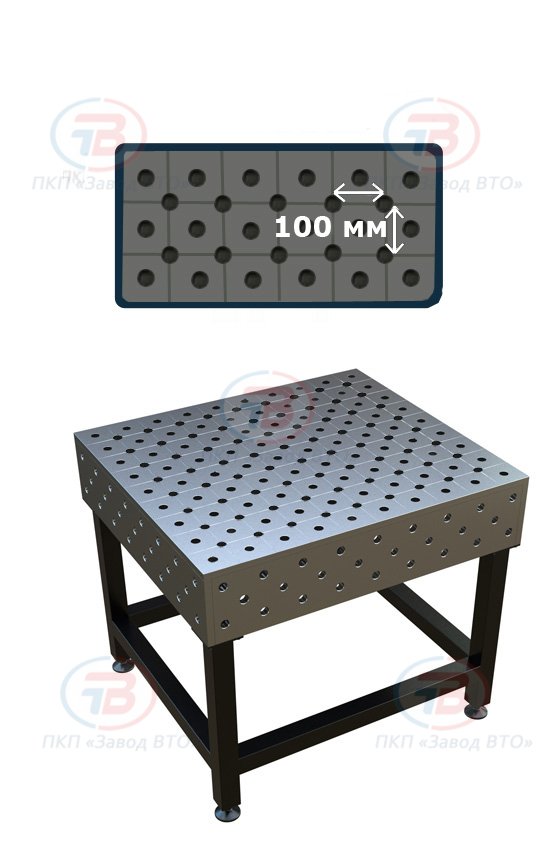

Наличие координатной сетки с шагом рисок 50 мм (для системы d16) и 100 мм (для системы d26, d28) значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности сборочного стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда и позволяет выставлять собираемые, свариваемые детали от риски, что исключает дополнительную установку упора для координации изделия, узла или конструкции в целом на плоскости сварочного стола.

Высокая точность позиционирования заготовок на поверхности стола с отклонением от плоскостности не более 0,5 мм/м.

Наличие пяти рабочих плоскостей на сварочно-сборочных столах серий ССД-05, ССД-11, ССД-15 значительно расширяют возможности по изготовлению конструкции сложной пространственной формы.

Преимущество применения сварочных монтажных столов 3D (серии ССМД) - в конструкции данных изделий реализованы сразу два принципа фиксации сварочно-сборочных приспособлений. Первое - это принцип фиксации приспособлений на столешнице с помощью специальных быстросъемных болтов; второе - принцип фиксации приспособлений с помощью Т-образных пазов.

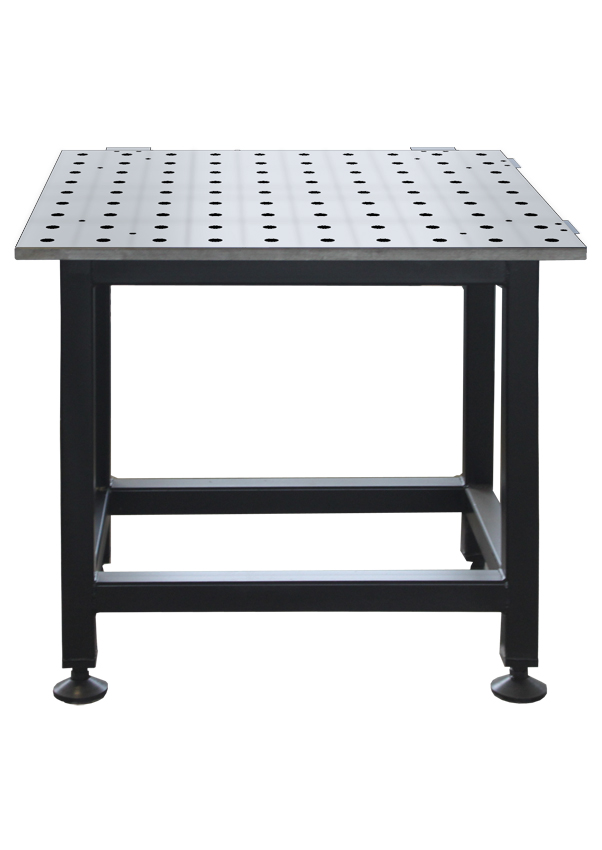

Сварочно-сборочные столы 3D (d16)

Сварочно-сборочные столы 3D c 5-ю рабочими поверхностями (d16)

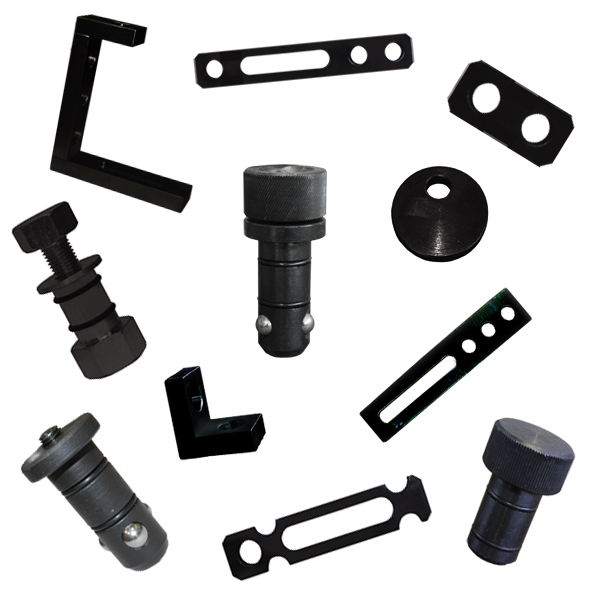

Приспособления для столов сварочно-сборочных (d16)



Универсальные сварочные приспособления

Сварочно-сборочные столы 3D (d26)

Сварочно-сборочные столы 3D c 5-ю рабочими поверхностями (d26)

Сварочно-сборочные монтажные столы 3D (d26)

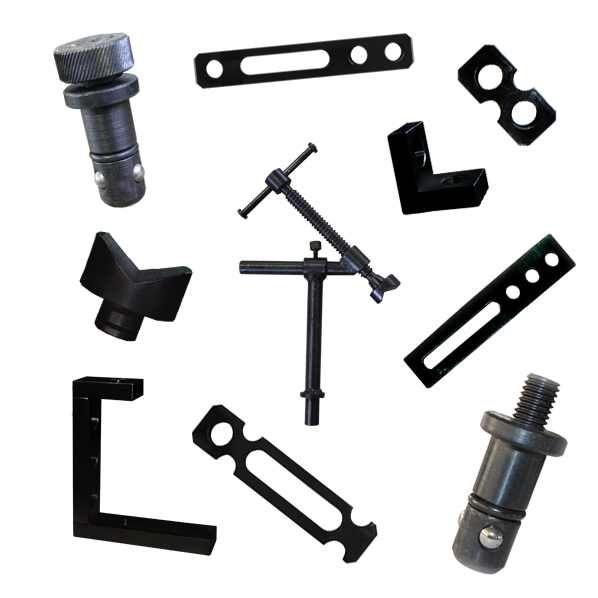

Приспособления для столов сварочно-сборочных (d26)


Сварочно-сборочне столы 3D (d28)

Сварочно-сборочные столы 3D c 5-ю рабочими поверхностями (d28)


Приспособления для столов сварочно-сборочных (d28)

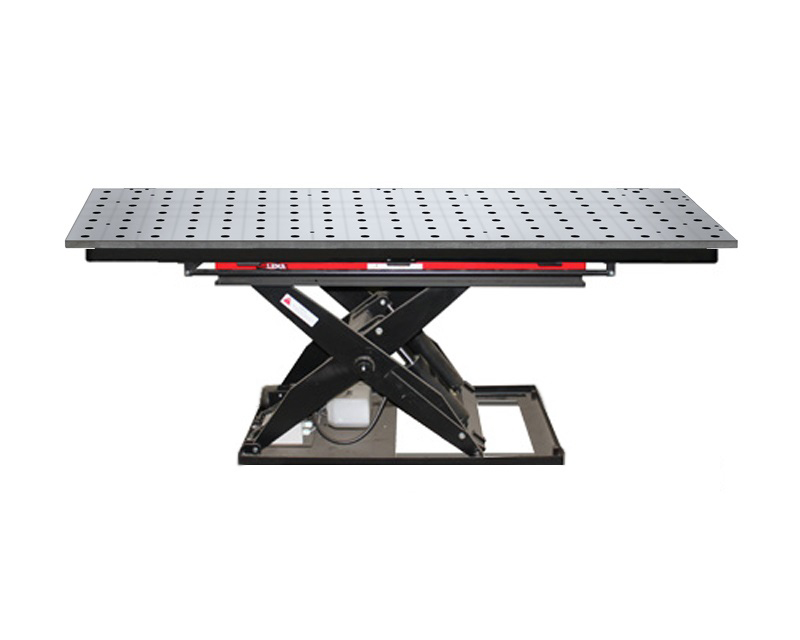

Стол сварочно-сборочный 3D с гидроприводори (d28)


Столы сварочно-сборочные 3D поворотные с Т-пазами (d28)





Столы сварщика, сварочные посты

Столы сварщика неповоротные, сварочные посты (серий ССН, СС) предназначены для организации рабочих мест на сварочных участках, для проведения сварочных, зачистных и шлифовальных работ с изделиями средних и малых размеров. Отличительной особенностью этих столов является то, что рабочая поверхность обладает высокой прочностью, стойкостью к воздействию высоких температур, исключает прилипание сварочных брызг, и выполнена (в зависимости от модели) в виде съемной чугунной решетки с пазами, сплошной цельной чугунной плиты, стальной решетки, либо медной пластины.

Столы сварщика могут дополнительно комплектоваться фильтровентиляционными установками моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04, или подключаться к общезаводской (общецеховой) вентиляции (кроме моделей ССН-06-03, СС-06 и серии столов СС-03). При этом удаление газовой смеси, образующейся при сварке, может осуществляться в зависимости от комплектации стола снизу через рабочую решетку и/или сверху: через вытяжной зонт или поворотно-вытяжное устройство.

Стол сварщика (сварочный пост) универсальный, с поворотной плитой (серии ССУ) – предназначен для организации рабочего места сварщика в цехах для проведения сварочных, зачистных и шлифовальных работ с изделиями средних и малых размеров. Преимущество данной модификации поста сварки заключается в специальной рабочей поверхности из круглой поворотной чугунной плиты и металлического настила.

Стол сварщика (сварочный пост) с фильтровентиляционным устройством (серий ССН, ССУ) -используется, как стационарный сварочный пост, и предназначен для организации рабочего места сварщика в цехах, не оборудованных общецеховой вытяжной системой и вентиляцией. Вентиляция сварочного поста устроена следующим образом: из рабочей зоны газовые смеси и аэрозоли удаляются через отвод и, проходя через фильтрующие элементы, расположенные внутри поста сварки, выходят в виде воздуха, не содержащего вредных примесей для здоровья работающего и окружающих. В зависимости от модели сварочного поста, отвод аэрозолей, газовых смесей и абразивной пыли производится снизу через рабочую поверхность (решетку), либо сверху при помощи подъемно-вытяжного устройства.

Стол сварщика (сварочный пост) СС-05 – многофункциональный конструктор, с помощью которого Вы можете скомплектовать свой пост сварки в зависимости от производственных задач. Сварочный пост комплектуется фильтровентиляционным устройством и может использоваться для проведения сварочных, шлифовальных, зачистных работ, а также для ручной плазменной резки с одновременным удалением из зоны рабочего места сварщика загрязненного воздуха, пыли, продуктов горения. В зависимости от вида выполняемых на столе работ основание может комплектоваться чугунной плитой РЧ, медной решеткой РМ, стальной решеткой РС, решеткой для плазменной резки РП.


Столы сварщика неповоротные

Столы сварщика с поворотной плитой

Столы сварщика с фильтровентиляционным устройством

Конструктор стола сварщика СС-05

Экраны демонстрационные

Для заказа серийной продукции или разработки модели по индивидуальным характеристикам направьте, пожалуйста, Вашу заявку на адрес pkp@zavodvto.ru.
