ФВУ-02 исп.2 фильтровентиляционная установка
Распечатать

ФВУ-02 исп.2 фильтровентиляционная установка

1170х620х1620 (без учета ПВУ)Масса: 170 кг

102 960 Р + 2 340 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-02 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Габаритные размеры установки без учета ПВУ (мм)

1170х620х1620

Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)


3-фаз.
50
380

Мощность электродвигателя вентилятора (кВт)

1,1

Производительность вентилятора (м3/час)

1850-2650

Уровень шума (дБА)

78

Активная фильтрующая поверхность (м2)

10

Давление сжатого воздуха (атм)

не менее 5

Степень очистки (%)

99

Радиус действия ПВУ (м)

2,0

Влагомаслоотделитель встроенный (шт)

1

Масса (кг)

170

Фильтровентиляционная установка ФВУ-02 исп.2 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующей кассеты.

Воздушно-газовая смесь, удаляемая из зоны резки через ПВУ, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок со встроенной распределительной решеткой, установленной в верхней части установки.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от интенсивности эксплуатации установки. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм.

С лицевой стороны фильтровентиляционная установка ФВУ-02 исп.2 оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Фильтровентиляционная установка ФВУ-02 исп.2 перемещается на четырех колесных опорах при помощи рукоятки, расположенной на каркасе, что позволяет организовать работу установки в необходимом месте проведения работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Установленное подъемно-поворотное вытяжное устройство позволяет производить забор мелкодисперсной пыли из зоны проведения работ в радиусе 2 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-02 исп.2 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый):

- ПВУ;

- Комплект колёсных опор;

- Фильтр воздушный картриджный;

- Кабель с разъёмом для подключения.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.


Фильтровентиляционная установка ФВУ-02 исп.2 предназначена для улавливания и очистки воздуха от аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при плазменной и лазерной резке конструкционных и углеродистых сталей.

Для удаления вредных веществ фильтровентиляционная установка ФВУ-02 исп.2 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Благодаря наличию в конструкции колесных опор установка ФВУ-02 исп.2 легко перемещается и устанавливается в местах проведения работ.

Руководство по эксплуатации ФВУ-02 исп.2 (Вентиляционная_установка_ФВУ-02_исп.2.pdf, 185 Kb) [Скачать]

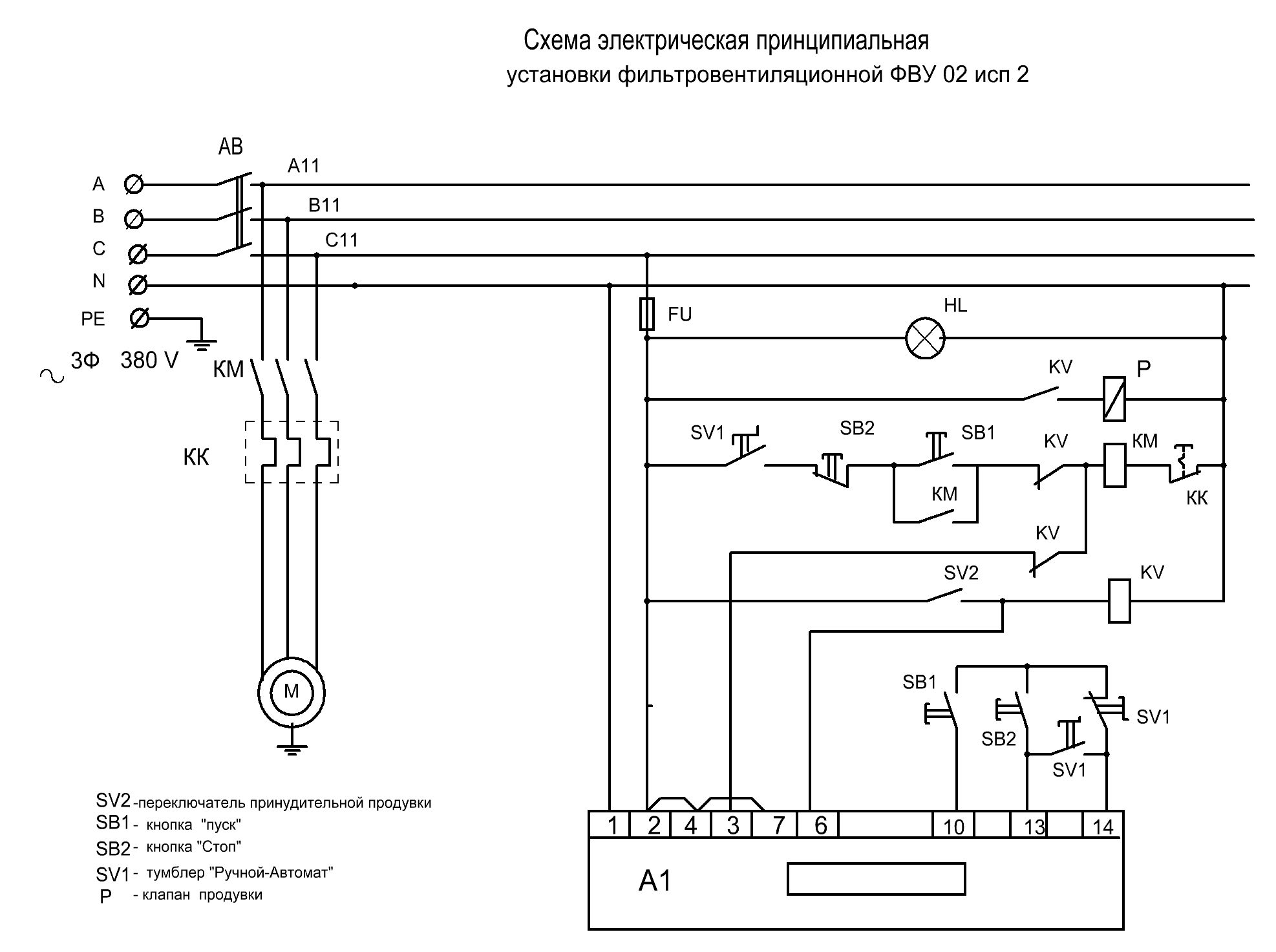

Схема ФВУ-02 исп.2 (Эл.схема_ФВУ-02_исп_2.GIF, 48 Kb) [Скачать]
