СВУ-01 исп.2 вращатель сварочный универсальный
Распечатать

СВУ-01 исп2 вращатель сварочный универсальный

875х1030х785 Планшайба - чугун СерводвигательГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммНаибольший диаметр свариваемых изделий: 1200 ммМасса: 237 кг

398 160 Р + 3 600 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01 исп.2

Параметр Значение
Габаритные размеры (мм) 875х1030х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 1200
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Длина кабеля педали (м) 6
Максимальный сварочный ток (А) 500
Масса (кг) 237

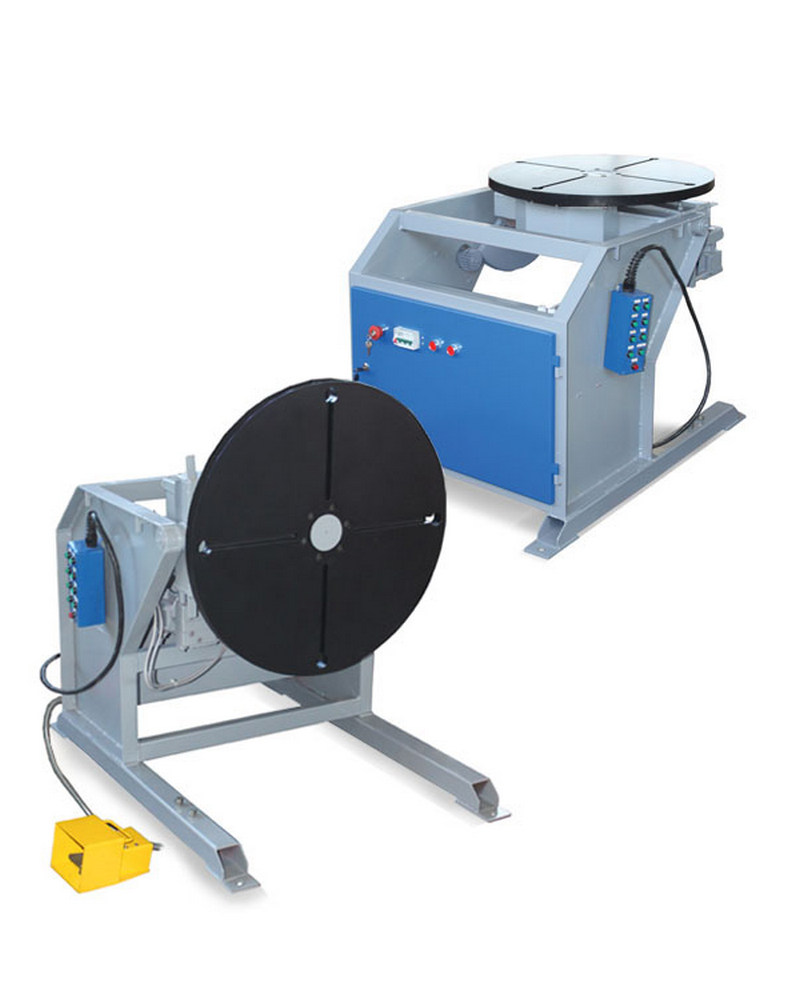

Вращатель сварочный универсальный СВУ-01 исп. 2 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надежные червячные и шестеренчатые редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба сварочного вращателя представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650 мм и толщиной 30 мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Для удобства управления сварочный манипулятор оборудован выносным пультом и педалью, а также цифровым индикатором скорости вращения планшайбы. Управление наклоном планшайбы производится с помощью пульта, управление поворотом планшайбы может осуществляться как с помощью пульта, так и с помощью педали.

Дополнительно сварочные вращатели могут комплектоваться комплектами прижимов КП-01 для крепления свариваемых изделий к планшайбе вращателя, а также различными сварочными приспособлениями, которые крепятся к планшайбе вращателя с помощью болтов БС-01, БС-02, БС-03, БС-04.

По желанию Заказчика сварочный вращатель СВУ-01 исп.2 может комплектоваться трехкулачковыми самоцентрирующимися патронами различных диаметров и штативами с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техническому заданию Заказчика.

Вращатель сварочный универсальный СВУ-01 исп.2 стал победителем всероссийского конкурса "100 лучших товаров России - 2018", что подтверждает высокое качество независимой оценки продукции.

5 820 Р + 24 Р Упаковка 5 760 Р
+ 24 Р Упаковка
387 840 Р
+ 3 600 Р Упаковка
300 360 Р
+ 3 600 Р Упаковка
309 960 Р
+ 3 600 Р Упаковка
76 800 Р + 2 580 Р Упаковка 74 940 Р
+ 2 580 Р Упаковка
121 740 Р + 2 640 Р Упаковка 119 940 Р
+ 2 640 Р Упаковка
102 420 Р + 2 640 Р Упаковка 100 980 Р
+ 2 640 Р Упаковка
7 020 Р
+ 1 200 Р Упаковка
2 280 Р
+
780 Р
+
1 500 Р
+
1 620 Р
+
5 100 Р + 1 200 Р Упаковка 4 980 Р
+ 1 200 Р Упаковка
12 360 Р
+ 1 680 Р Упаковка
ЩОС-02 щит ограждения
ЩОС-02
5 820 Р
+ 1 140 Р Упаковка

Руководство по эксплуатации СВУ-01 исп.2 (Сварочный_вращатель_СВУ-01_исп.2.pdf, 533 Kb) [Скачать]
