СВУ-01-03/2 вращатель сварочный универсальный
Распечатать

СВУ-01-03/2 вращатель сварочный универсальный

850х1050х780 Планшайба - сталь (3D плита) диаметр отверстий - Ø 28 ммГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммМасса: 217 кг

340 140 Р + 3 360 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01-03/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01-03/2

Параметр Значение
Габаритные размеры (мм) 850х1050х780
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин) до 1,16
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Ток питающей сети:
Род

Частота (Гц)
Напряжение (В)

Переменный
3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,37
Частота тока (Гц) 50
Масса (кг) 217

Сварочный вращатель СВУ-01-03/2 (г/п 500 кг) предназначен для сварки изделий массой до 500 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.
Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

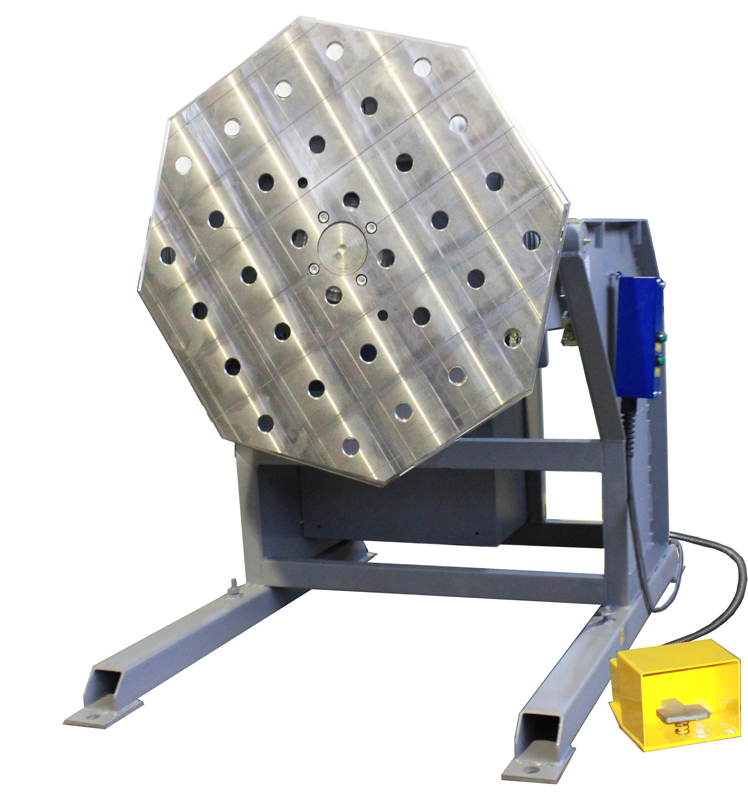

Планшайба сварочного вращателя представляет собой восьмигранную стальную плиту с отверстиями диаметром 28 мм, в которые устанавливаются специальные быстросъемные болты БС-13-28, служащие для крепления сборочных приспособлений. На поверхность столешницы также нанесены риски шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.
Для удобства управления сварочный вращатель оборудован выносным пультом и педалью.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.

31 920 Р
+ 3 180 Р Упаковка
422 160 Р
+ 3 360 Р Упаковка
412 440 Р
+ 3 360 Р Упаковка
421 980 Р
+ 3 360 Р Упаковка
325 500 Р
+ 3 360 Р Упаковка
335 040 Р
+ 3 360 Р Упаковка
76 380 Р
+ 2 520 Р Упаковка
121 860 Р
+ 2 580 Р Упаковка
105 480 Р
+ 2 580 Р Упаковка
9 180 Р
+ 1 140 Р Упаковка
ЩОС-02 щит ограждения
ЩОС-02
5 940 Р
+ 1 140 Р Упаковка
5 220 Р
+ 1 140 Р Упаковка
8 280 Р
+ 1 140 Р Упаковка
Уточнить цену можно по запросу на pkp@zavodvto.ru.
1 740 Р
+
4 560 Р
+
1 980 Р
+

Руководство по эксплуат. СВУ-01-03/2 (Сварочный_вращатель_СВУ-01-03_дробь_2.pdf, 760 Kb) [Скачать]

Рекомендуемые комплекты сварочно-сборочных приспособлений:

1. Для столов серии ССД (система d28) - СКАЧАТЬ.

2. Для сварочных вращателей СВУ-01-03, СВУ-01-03/2 - СКАЧАТЬ.
