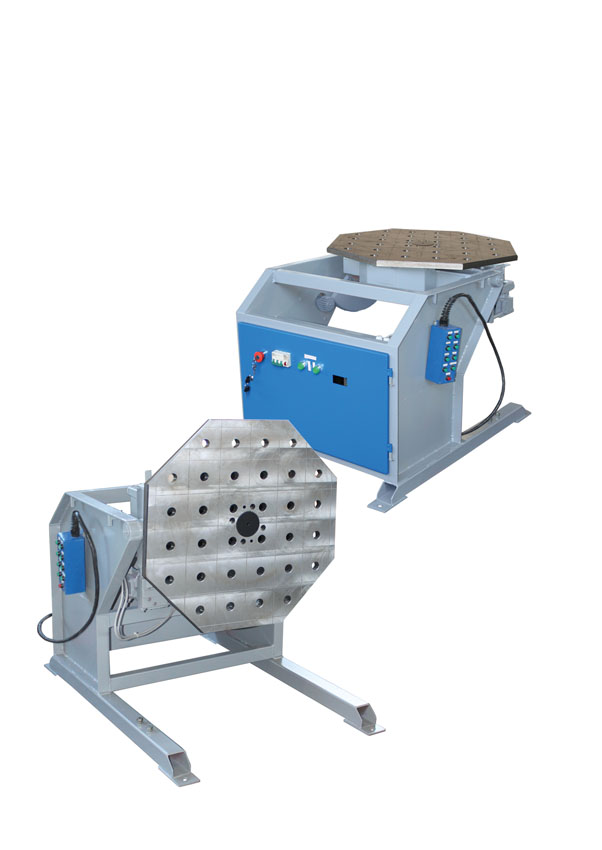

СВУ-01-02 вращатель сварочный универсальный
Распечатать

СВУ-01-02 вращатель сварочный универсальный

875х1030х775 Планшайба - сталь с системой отверстий D26 диаметр отверстий - Ø26 мм Размер планшайбы: 650х650 мм СерводвигательГрузоподъемность: 500 кгНаибольший диаметр свариваемых изделий: 1200 ммМасса: 217 кг
Цена: 480 960 Р + 4 440 Р Упаковка
472 980 Р + 4 440 Р Упаковка
Вы экономите: 7 980 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01-02

Параметр Значение
Габаритные размеры (мм) 875х1030х775
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Размер планшайбы (мм) 650х650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 1200
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 217

Вращатель сварочный универсальный СВУ-01-02 предназначен для установки свариваемых деталей в положение удобное для проведения сварочных работ за счет их наклона и вращения изделий со сварочной скоростью при автоматической, полуавтоматической и электродуговой сварке. Позиционер сварочный особенно удобно использовать при сварке труб и изделий цилиндрической формы.

Планшайба вращателя сварочного представляет собой восьмигранную стальную плиту с отверстиями диаметром 26мм, в которые устанавливаются специальные быстросъемные болты БС-13, служащие для крепления сборочных приспособлений. На поверхность столешницы также нанесены риски шагом 100мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Поворот планшайбы на 360 градусов и угол наклона 0-135 град. позволяют установить свариваемые изделия в удобное положение для выполнения сварочных работ. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Для удобства управления позиционер сварочный оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика вращатели сварочные могут комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.

32 100 Р
+ 3 060 Р Упаковка
490 980 Р + 4 440 Р Упаковка 482 940 Р
+ 4 440 Р Упаковка
391 500 Р + 4 440 Р Упаковка 386 940 Р
+ 4 440 Р Упаковка
401 520 Р + 4 440 Р Упаковка 396 960 Р
+ 4 440 Р Упаковка
492 960 Р + 4 440 Р Упаковка 484 980 Р
+ 4 440 Р Упаковка
407 940 Р + 4 440 Р Упаковка 402 960 Р
+ 4 440 Р Упаковка
96 300 Р + 3 120 Р Упаковка 93 960 Р
+ 3 120 Р Упаковка
154 980 Р + 3 240 Р Упаковка 148 980 Р
+ 3 240 Р Упаковка
141 960 Р + 3 240 Р Упаковка 133 980 Р
+ 3 240 Р Упаковка
6 780 Р + 1 560 Р Упаковка 6 660 Р
+ 1 560 Р Упаковка
ЩОС-03 щит ограждения
ЩОС-03
6 360 Р + 1 200 Р Упаковка 6 300 Р
+ 1 200 Р Упаковка
12 120 Р + 1 260 Р Упаковка 11 880 Р
+ 1 260 Р Упаковка
18 960 Р + 2 100 Р Упаковка 18 780 Р
+ 2 100 Р Упаковка
Уточнить цену можно по запросу
126 000 Р + 3 060 Р Упаковка 125 280 Р
+ 3 060 Р Упаковка
195 000 Р + 6 120 Р Упаковка 193 560 Р
+ 6 120 Р Упаковка
354 360 Р + 3 780 Р Упаковка 352 020 Р
+ 3 780 Р Упаковка
5 340 Р 5 220 Р
+
1 800 Р 1 740 Р
+
1 800 Р 1 740 Р
+

Руководство по эксплуатации СВУ-01-02 (Сварочный_вращатель_СВУ-01-02.pdf, 550 Kb) [Скачать]

Рекомендуемые комплекты приспособлений для сварочных вращателей:

1. Для сварочных вращателей СВУ-01-02, СВУ-01-02 исп.2, СВУ-01-02/2, СВУ-01-02/2 исп.2 - СКАЧАТЬ.
