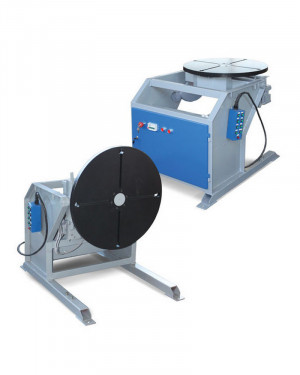

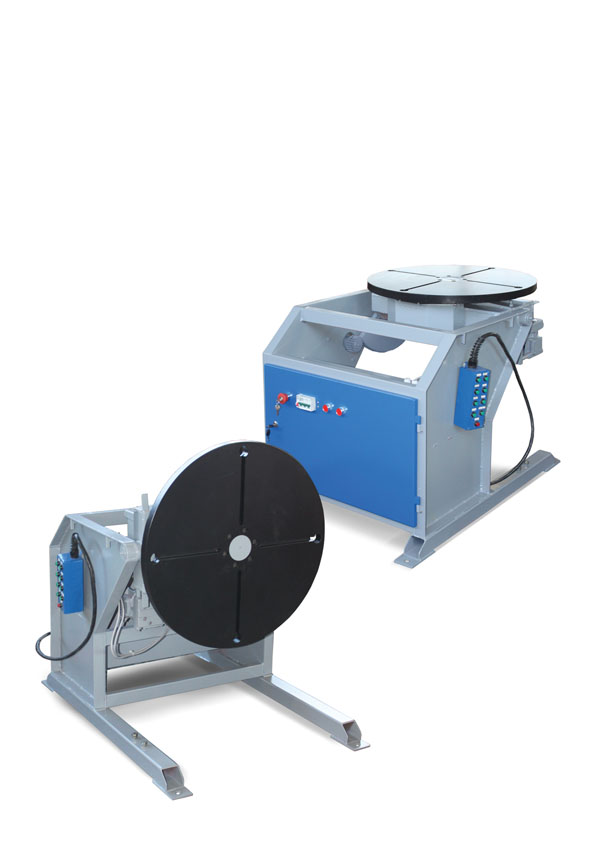

СВУ-01 вращатель сварочный универсальный
Распечатать

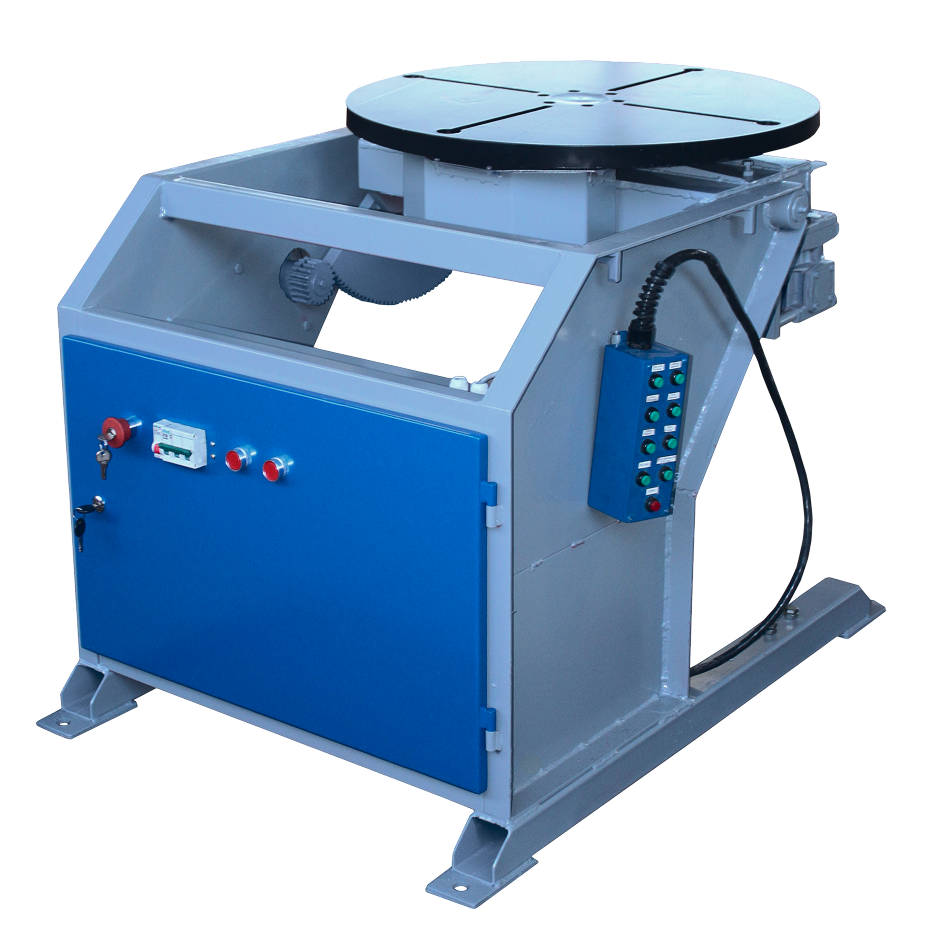

СВУ-01 вращатель сварочный универсальный

875х1030х785 Планшайба - чугун СерводвигательГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммНаибольший диаметр свариваемых изделий: 1200 ммМасса: 232 кг
Цена: 462 960 Р + 4 440 Р Упаковка
454 980 Р + 4 440 Р Упаковка
Вы экономите: 7 980 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01

Параметр Значение
Габаритные размеры (мм) 875х1030х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 1200
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 232

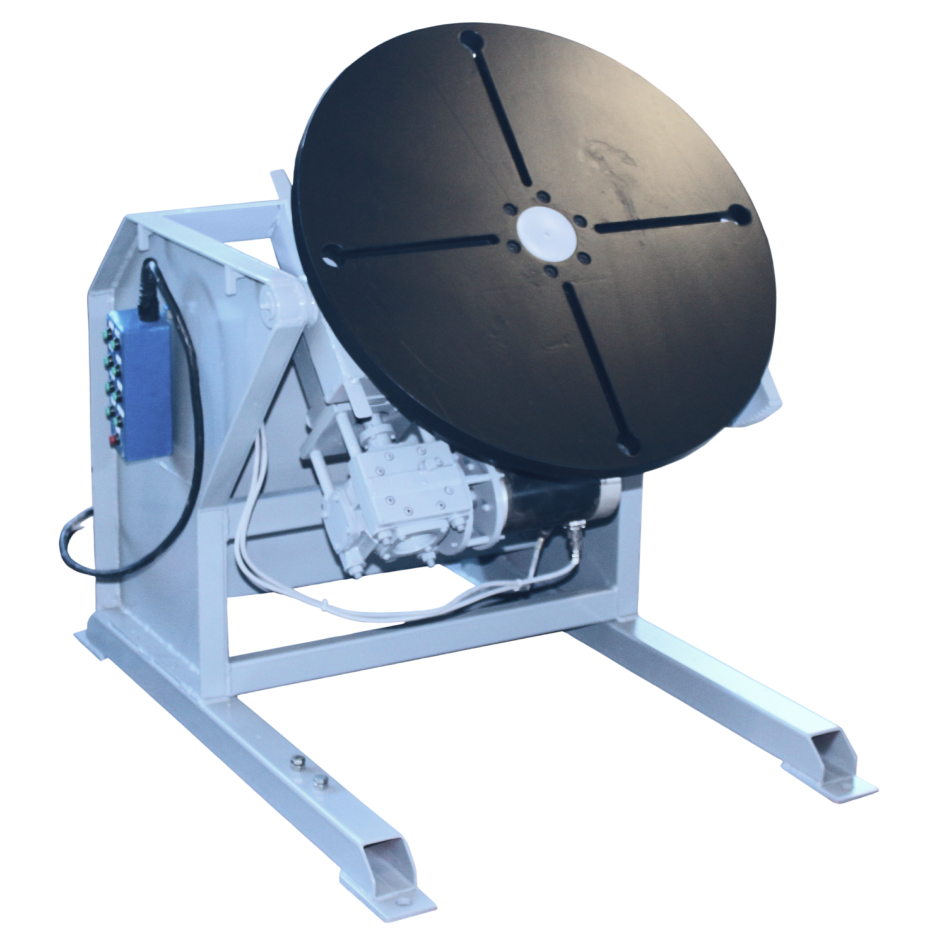

Вращатель сварочный универсальный СВУ-01 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

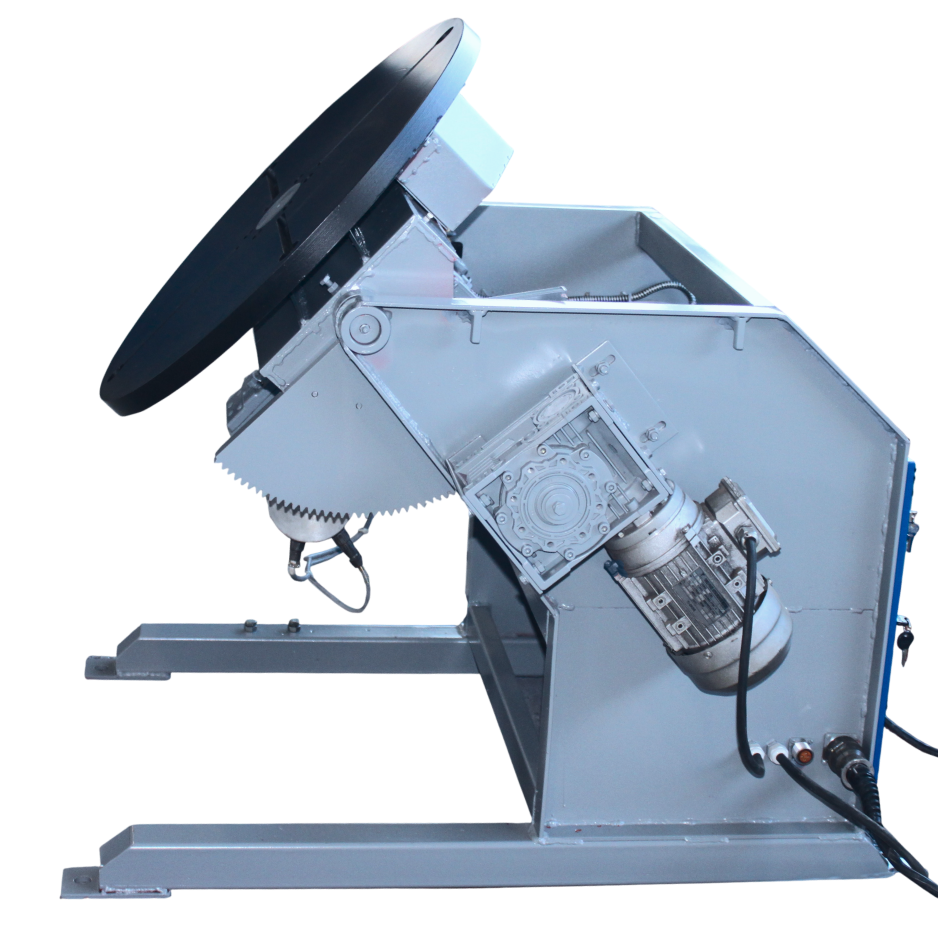

Надежные червячные и шестеренчатые редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба сварочного вращателя представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм и толщиной 30мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель СВУ-01 может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный манипулятор оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика вращатели сварочные могут комплектоваться трехкулачковыми самоцентрирующимися патронами различных диаметров и штативами с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техническому заданию Заказчика.
