СВУ-01/2 вращатель сварочный универсальный
Распечатать

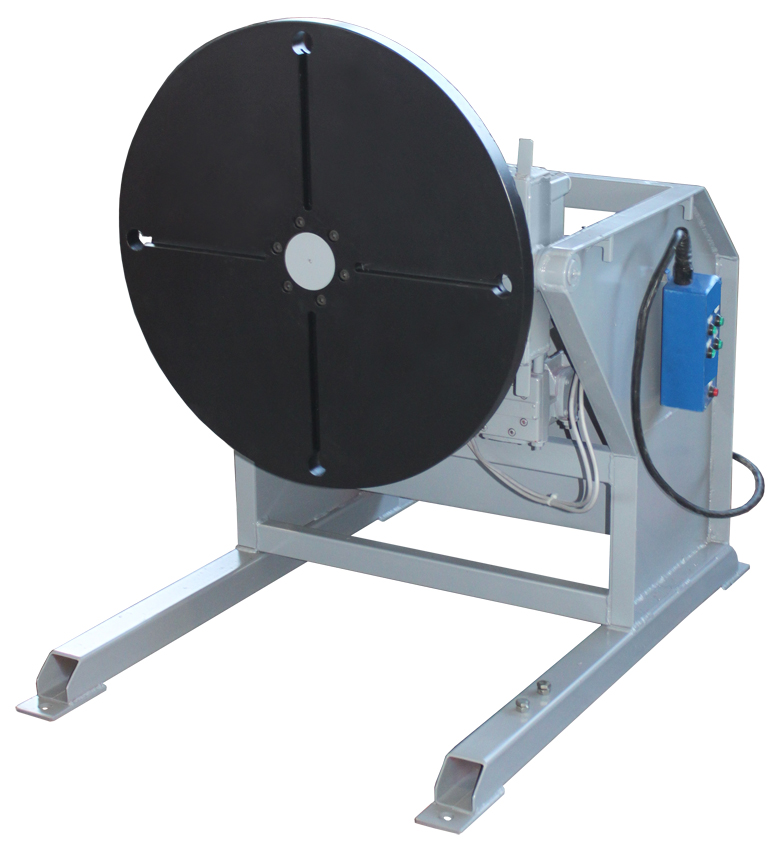

СВУ-01/2 вращатель сварочный универсальный

875х1030х785 Планшайба - чугунГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммМасса: 232 кг
Цена: 373 980 Р + 4 440 Р Упаковка
369 960 Р + 4 440 Р Упаковка
Вы экономите: 4 020 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01/2

Параметр Значение
Габаритные размеры (мм) 875х1030х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.)360
Частота вращения планшайбы (об/мин)до 1,16
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 900
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,37
Максимальный сварочный ток (А) 500
Масса (кг) 232

Вращатель сварочный универсальный СВУ-01/2 предназначен для сварки изделий массой до 500 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм и толщиной 30мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель СВУ-01/2 может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный манипулятор оборудован выносным пультом.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров . Также могут быть разработаны и изготовлены комплекты прижимов по техническому заданию Заказчика.
