ФВУ-01 фильтровентиляционная установка
Распечатать

ФВУ-01 фильтровентиляционная установка

1050х805х1520 (без учета ПВУ)Масса: 118 кг
Цена: 96 300 Р + 3 120 Р Упаковка
93 960 Р + 3 120 Р Упаковка
Вы экономите: 2 340 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-01
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
1050х805х1520 (без учета ПВУ)
Масса:
118 кг
Количество рабочих мест:
1
Назначение:
Для шлифовально-зачистных работ
Фильтры:
Фильтры грубой и тонкой очистки
Конструкция:
Передвижная
Система самоочистки:
Без системы самоочистки
Вытяжная система:
С ПВУ
Производительность вентилятора:
1850-2650 м.куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Радиус действия ПВУ:
2.5 м
Степень очистки:
95 %
Уровень шума, не более:
78 дБА

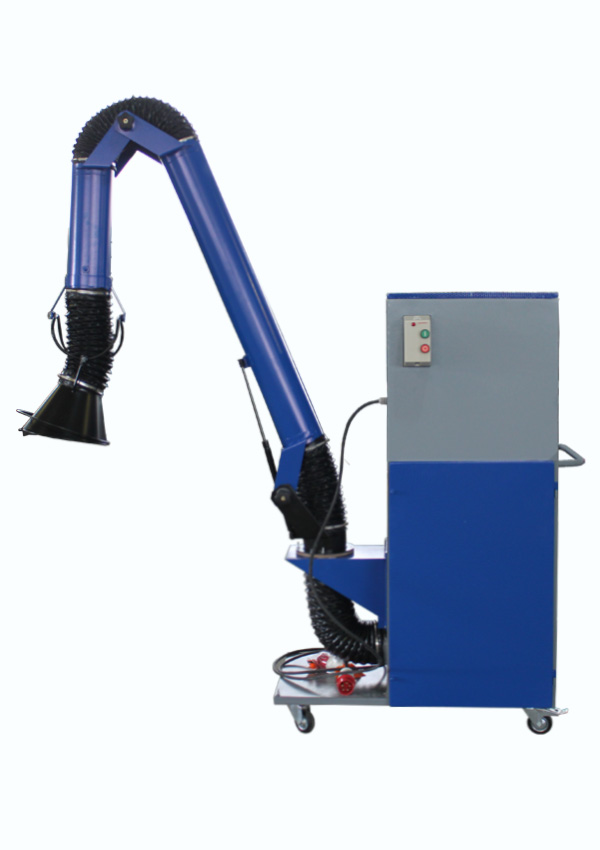

Фильтровентиляционная установка ФВУ-01 состоит из корпуса, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующих элементов.

Фильтровентиляционная установка ФВУ-01 обладает двухступенчатой системой очистки. На первом этапе фильтруемый воздух из зоны работы попадает на плоский ячейковый фильтр, производящий грубую очистку, а следующим этапом проходит фильтрацию через карманный фильтр. Кроме фильтров в конструкции подъемно-поворотного вытяжного устройства предусмотрен сетчатый искрогаситель, обеспечивающий дополнительную очистку забранной из зоны работ воздушной смеси от крупных частиц.

В нижней части фильтровентиляционной установки ФВУ-01 предусмотрен поддон, в котором собираются крупные частицы процесса зачистки. При необходимости, по мере загрязнения производится его очистка от мусора.

С лицевой стороны фильтровентиляционная установка оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность. Фильтры установлены в специальные направляющие, которые обеспечивают их жесткую фиксацию в шкафу.

Фильтрующие элементы (карманный фильтр, плоский ячейковый фильтр) подлежат замене при их загрязнении и могут комплектоваться к установке как дополнительная опция.

Выброс очищенного воздуха происходит через выходной патрубок со встроенной распределительной решеткой, расположенный в верхней части установки.

Фильтровентиляционная установка стационарная ФВУ-01 перемещается на четырех колесных опорах при помощи рукоятки, расположенной на боковой стенке, что позволяет организовать работу установки в месте проведения зачистных работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка ФВУ-01 оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Установленное подъемно-поворотное вытяжное устройство позволяет производить забор мелкодисперсной пыли из зоны проведения зачистных работ в радиусе 2,5 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-01 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый):

- ПВУ;

- Комплект колёсных опор;

- Фильтр воздушный кассетный;

- Фильтр воздушный карманный;

- Кабель с разъёмом для подключения.

По желанию заказчика фильтровентиляционное оборудование ФВУ-01 изготавливается в стационарном исполнении.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Фильтровентиляционная установка ФВУ-01 предназначена для улавливания мелкодисперсной пыли и очистки воздуха (класс очистки F5) при проведении шлифовальных, зачистных и других работ. Установка может использоваться для удаления абразивной пыли, образующейся в результате резки металла на абразивно-отрезных станках.

Для удаления вредных веществ из зоны выполнения работ фильтровентиляционная установка ФВУ-01 оборудована подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2,5 м от установки.

Благодаря наличию в конструкции колесных опор установка ФВУ-01 легко перемещается и устанавливается в местах проведения зачистных работ.

Фильтровентиляционная установка ФВУ-01 входит в число 100 лучших товаров России, что подтверждает высокое качество независимой оценки продукции.

3 540 Р + 126 Р Упаковка 3 300 Р
+ 126 Р Упаковка
Фильтр гофрированный универсальный
Фильтр гофрированный универсальн
Уточнить цену можно по запросу
Фильтр ячейковый карманный
Фильтр ячейковый карманный
Уточнить цену можно по запросу

Руководство по эксплуатации ФВУ-01 (Вентиляционная_установка_ФВУ-01.pdf, 170 Kb) [Скачать]

Схема ФВУ-01 (Эл.схема_ФВУ-01.pdf, 57 Kb) [Скачать]
