ФВУ-04 фильтровентиляционная установка
Распечатать

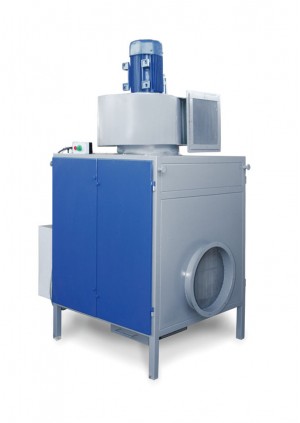

ФВУ-04 фильтровентиляционная установка

1210х940х2030Масса: 276 кг

300 480 Р + 3 900 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-04
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
1210х940х2030
Количество рабочих мест:
4
Назначение:
Для сварочных работ
Фильтры:
Фильтрующая касcета
Конструкция:
Стационарная
Система самоочистки:
С системой самоочистки
Вытяжная система:
С фланцем для воздуховодов
Производительность вентилятора:
5200-8300 м.куб./час
Мощность электродвигателя вентилятора:
5.5 кВт
Активная фильтрующая поверхность :
40 м.кв.
Давление сжатого воздуха, не менее:
4 атм.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
99 %
Эффект очистки соответствует требованиям:
ГН 2.2.5.1313-03, ГН 2.2.5.2308-07
Диаметр входного фланца:
400 мм.
Масса:
276 кг

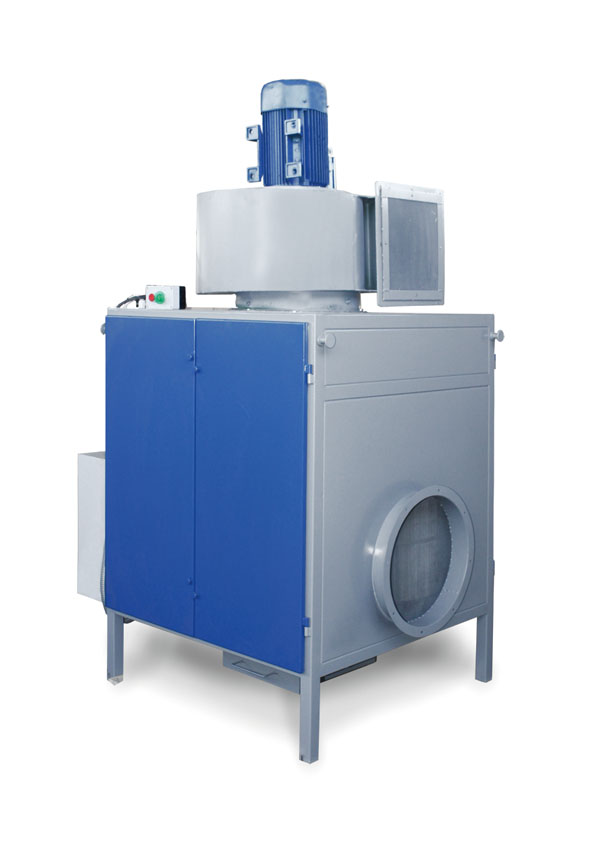

Фильтровентиляционная установка ФВУ-04 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.

Воздушно-газовая смесь, образующаяся в процессе сварочных работ, через входной фланец поступает в камеру, где расположены фильтрующие кассеты. Проходя через фильтрующий материал кассет, пыль оседает на поверхность материала, а очищенный воздух проходит через вентилятор, установленный в верхней части установки, и выбрасывается через патрубок вентилятора.

Очистка фильтрующих кассет происходит при продувке их внутренней полости сжатым воздухом, для чего в системе установлены клапаны и ресивер. Управление системой очистки осуществляться в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник, расположенный в нижней части установки

Для нормального функционирования, система очистки фильтров требует подключения к внешней пневматической системе с рабочим давлением не менее 4 атм.

С двух сторон фильтровентиляционная установка ФВУ-04 оборудована дверями для обслуживания фильтров, которые жестко фиксируются специальными прижимными ручками. Все открывающиеся элементы установки (двери, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Окраска поверхности фильтровентиляционной установки ФВУ-04 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- Фильтр воздушный картриджный;

- Выносной пульт управления;

- Кабель с разъёмом для подключения.

Фильтровентиляционная установка ФВУ-04 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

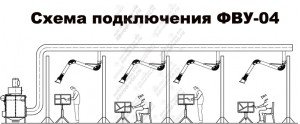

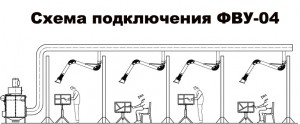

Фильтровентиляционная установка ФВУ-04 может использоваться в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции для обслуживания до четырех рабочих мест.

Вентиляционная система данной модели фильтровентиляционной установки оборудована четырьмя встроенными фильтрами с системой самоочистки.

Пневматическая система очистки фильтрующих кассет установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

Для более эффективной работы вентиляционной установки ФВУ-04 необходимо предварительно провести расчеты вентиляционной системы помещения, где планируется использовать установку в зависимости от его планировки.


Фильтр патронного типа
Фильтр патронного типа
Уточнить цену можно по запросу

Руководство по эксплуатации ФВУ-04 (Вентиляционная_установка_ФВУ-04.pdf, 181 Kb) [Скачать]

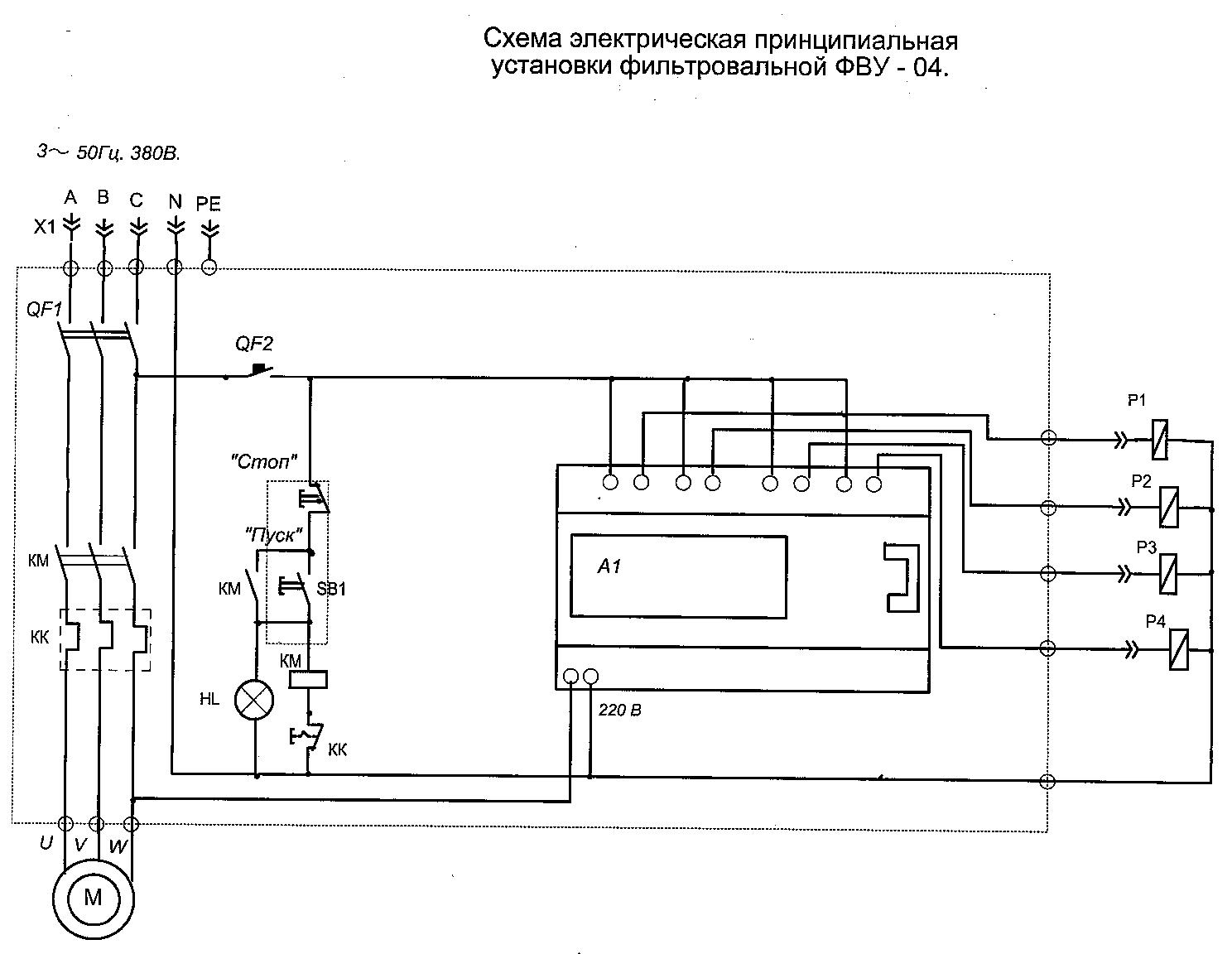

Схема ФВУ-04 (Схема_ФВУ-04.jpg, 141 Kb) [Скачать]
