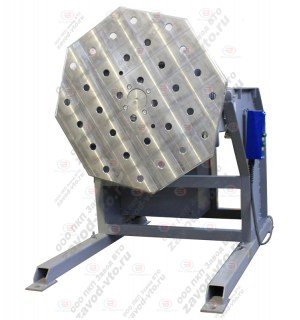

СВУ-01-02/2 вращатель сварочный универсальный

875х1030х775 Планшайба - сталь с системой отверстий D26 диаметр отверстий - Ø26 мм Размер планшайбы: 650х650 ммГрузоподъемность: 500 кгМасса: 217 кг

539 100 Р + 6 360 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01-02/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01-02/2

Параметр Значение
Габаритные размеры (мм) 875х1030х775
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Размер планшайбы (мм) 650х650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин)до 1,16
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 900
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,37
Максимальный сварочный ток (А) 500
Масса (кг) 217

Вращатель сварочный универсальный СВУ-01-02/2 предназначен для сварки изделий массой до 500 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надёжные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

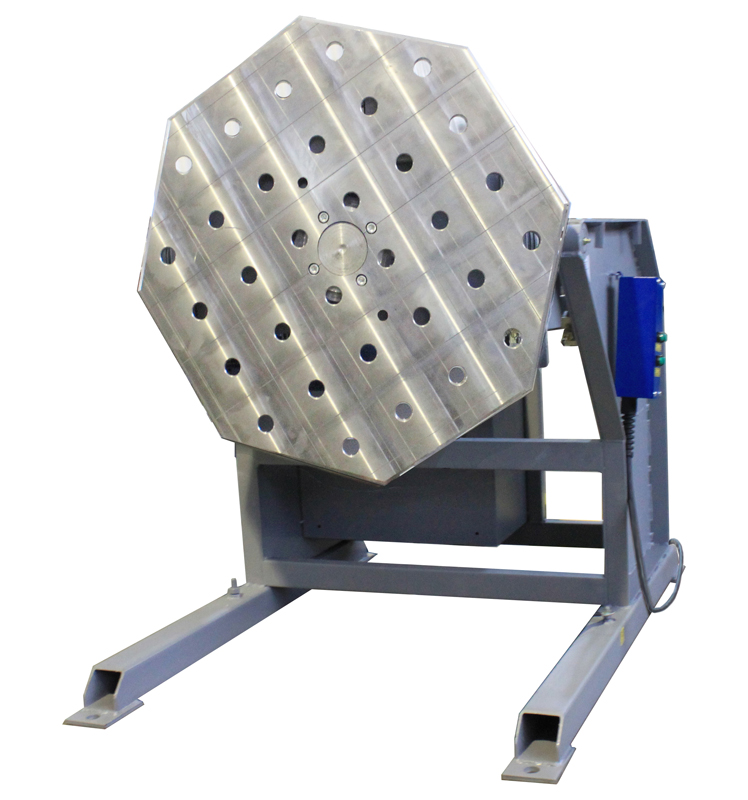

Планшайба сварочного вращателя представляет собой восьмигранную стальную плиту с отверстиями диаметром 26 мм, в которые устанавливаются специальные быстросъемные болты БС-13, служащие для крепления сборочных приспособлений. На поверхность столешницы также нанесены риски шагом 100мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Для удобства управления позиционер сварочный оборудован выносным пультом.

По желанию Заказчика вращатель сварочный могжет комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.
