СВУ-01-03 вращатель сварочный универсальный
Распечатать

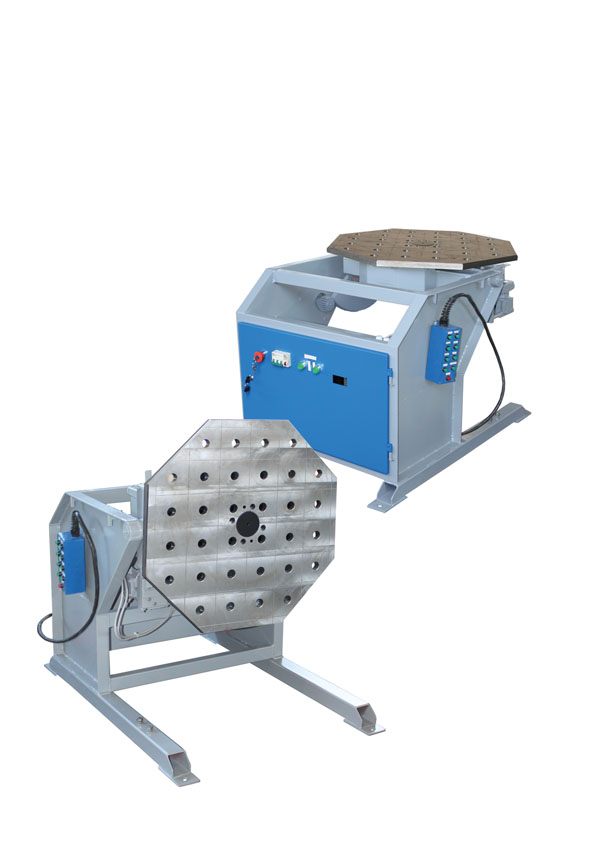

СВУ-01-03 вращатель сварочный универсальный

875х1030х780 Планшайба - сталь (3D плита) диаметр отверстий - Ø28 мм СерводвигательГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммНаибольший диаметр свариваемых изделий: 1200 ммМасса: 217 кг

419 940 Р + 3 600 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01-03

Параметр Значение
Габаритные размеры (мм) 875х1030х780
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 1200
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 217

Вращатель сварочный универсальный СВУ-01-03 предназначен для установки свариваемых деталей в положение удобное для проведения сварочных работ за счет их наклона и вращения изделий со сварочной скоростью при автоматической, полуавтоматической и электродуговой сварке. Позиционер сварочный особенно удобно использовать при сварке труб и изделий цилиндрической формы.

Планшайба сварочного вращателя представляет собой восьмигранную стальную плиту с отверстиями диаметром 28мм, в которые устанавливаются специальные быстросъемные болты БС-01-28, БС-03-28, БС-06-28, БС-07-28, служащие для крепления сборочных приспособлений. На поверхность столешницы также нанесены риски шагом 100мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Поворот планшайбы на 360˚ и угол наклона 0-135˚ позволяют установить свариваемые изделия в удобное положение для выполнения сварочных работ. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Для удобства управления сварочный вращатель оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы. Управление наклоном планшайбы производится с помощью пульта, управление поворотом планшайбы может осуществляться как с помощью пульта, так и с помощью педали.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.
