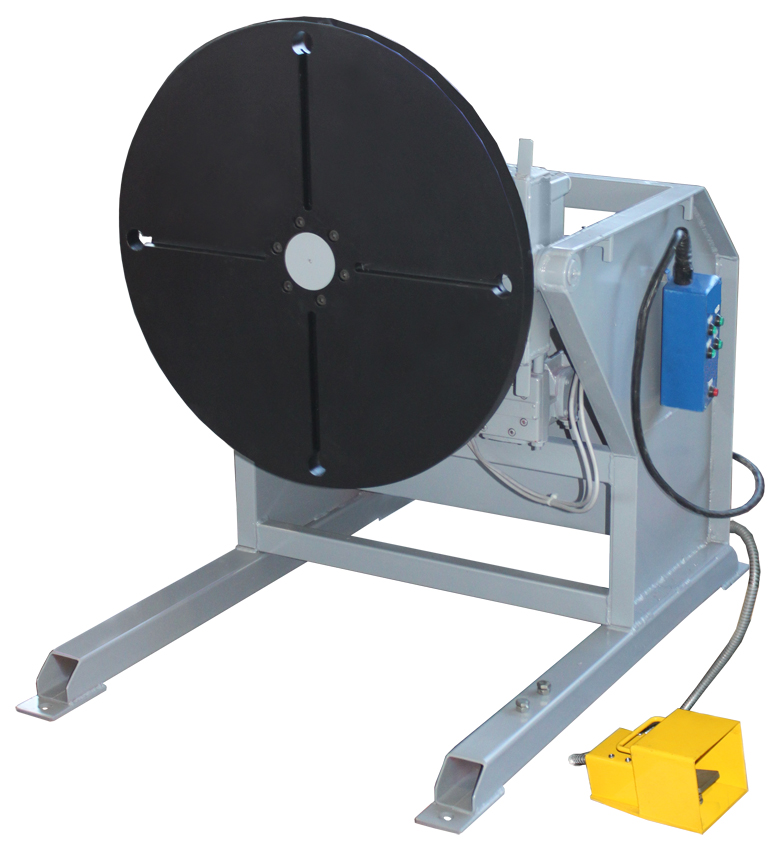

СВУ-01/2 исп.2 вращатель сварочный универсальный
Распечатать

СВУ-01/2 исп2 вращатель сварочный универсальный

875х1030х785 Планшайба - чугунГрузоподъемность: 500 кгДиаметр планшайбы: 650 ммМасса: 237 кг

499 320 Р + 5 040 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-01/2 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-01/2 исп.2

Параметр Значение
Габаритные размеры (мм) 875х1030х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 680
Диаметр планшайбы (мм) 650
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.)360
Частота вращения планшайбы (об/мин)до 1,16
Наибольшая грузоподъемность (кг) 500
Наибольшая грузоподъемность при повороте на 90 град. (кг) 390
Наибольший диаметр свариваемого изделия (мм) 900
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 650
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,37
Максимальный сварочный ток (А) 500
Масса (кг) 237

Вращатель сварочный универсальный СВУ-01/2 исп.2 предназначен для сварки изделий массой до 500кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба сварочного вращателя представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650 мм и толщиной 30 мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Для удобства управления сварочный манипулятор оборудован выносным пультом и педалью. Управление наклоном планшайбы производится с помощью пульта, управление поворотом планшайбы может осуществляться как с помощью пульта, так и с помощью педали.

Дополнительно сварочные вращатели могут комплектоваться комплектами прижимов КП-01 для крепления свариваемых изделий к планшайбе вращателя, а также различными сварочными приспособлениями, которые крепятся к планшайбе вращателя с помощью болтов БС-01, БС-02, БС-03, БС-04.

По желанию Заказчика сварочный вращатель СВУ-01/2 исп.2 может комплектоваться трехкулачковыми самоцентрирующимися патронами различных диаметров. Также могут быть разработаны и изготовлены комплекты прижимов по техническому заданию Заказчика.
