СВУ-02 вращатель сварочный универсальный
Распечатать

СВУ-02 вращатель сварочный универсальный

Грузоподъемность: 300 кгДиаметр планшайбы: 450 ммМасса: 140 кг 970х950х785 Планшайба - сталь Ручной наклон планшайбы Серводвигатель

269 940 Р + 2 940 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-02

Параметр Значение
Габаритные размеры СВУ-02 (мм) 970х950х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 695
Диаметр планшайбы (мм) 450
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Максимальная нагрузка (кг) 300
Максимальный эксцентриситет (мм) 50
Макс. расстояние до центра тяжести (мм) 100
Макс. диаметр детали при повороте на 90° (мм) 200
Макс. вес детали при повороте на 90° (кг) 100
Ток питающей сети:
Род

Частота (Гц)
Напряжение (В)

3-х проводной однофазный
50
220
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 140

Вращатель сварочный универсальный СВУ-02 предназначен для позиционирования и вращения свариваемого изделия в процессе сварки.

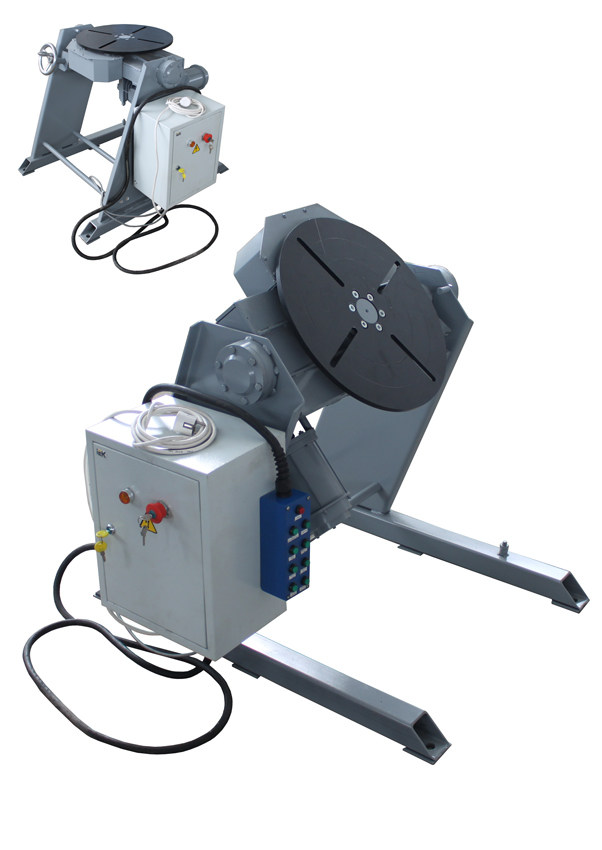

Позиционер сварочный состоит из рамы, механизма вращения, механизма поворота, шкафа управления и пульта управления. Планшайба вращателя сварочного выполнена из стального листа, четыре Т-образных паза служат для установки сборочных и прижимных приспособлений.

Стол может вращаться в любом направлении. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.
Стол может быть наклонен в диапазоне 0°-90°. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.

Панель управления снабжена переключателями направления поворота, остановки и регулировки скорости вращения. Скорость поворота регулируется при помощи частотного преобразователя. Угол наклона планшайбы осуществляется вручную при помощи рукоятки механизма наклона и составляет 0°-90°. Предельные значения наклона контролируются ограничителями хода.

По желанию Заказчика вращатель может быть укомплектован:

- прижимами для крепления свариваемых изделий к планшайбе;

- пневматическим поджимом задним центром;

- трехкулачковым самоцентрирующимся патроном различных диаметров;

- штативом с креплением для газовой горелки.

Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
