СВУ-03/2 вращатель сварочный универсальный
Распечатать

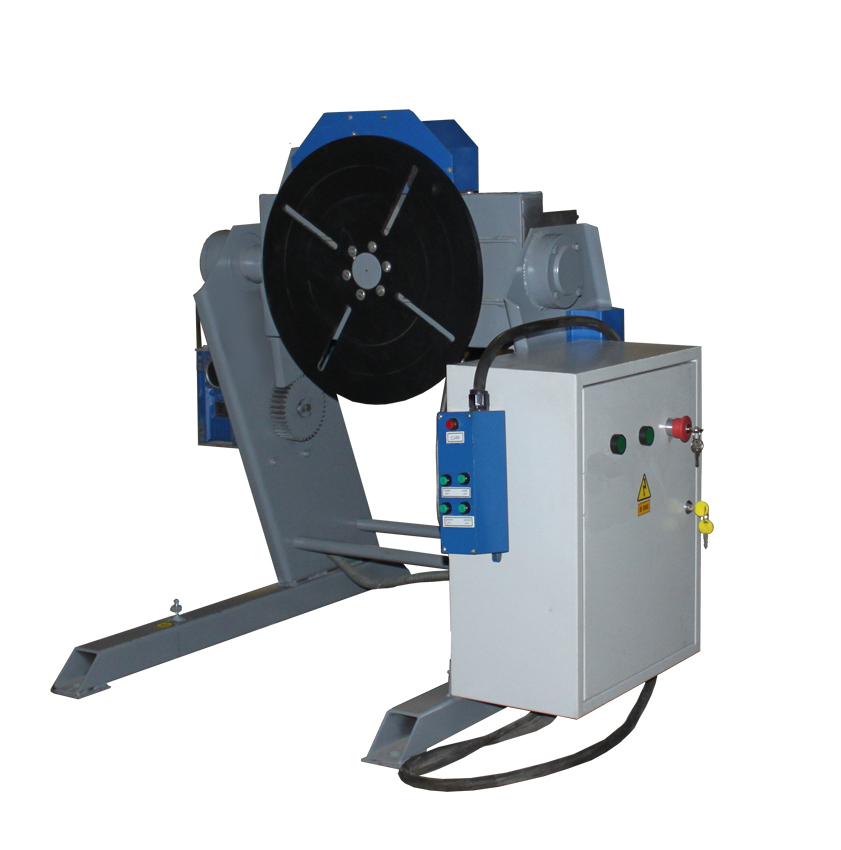

СВУ-03/2 вращатель сварочный универсальный

770х770х800 Планшайба - стальГрузоподъемность: 300 кгДиаметр планшайбы: 450 ммМасса: 158 кг
Цена: 309 960 Р + 4 440 Р Упаковка
302 940 Р + 4 440 Р Упаковка
Вы экономите: 7 020 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-03/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-03/2

Параметр Значение
Габаритные размеры (мм) 770х770х800
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 695
Диаметр планшайбы (мм) 450
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.)360
Частота вращения планшайбы (об/мин)до 0,93
Наибольшая грузоподъемность (кг) 300
Наибольшая грузоподъемность при повороте на 90 град. (кг) 100
Наибольший диаметр свариваемого изделия (мм) 500
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 450
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,37
Мощность электродвигателя привода вращения планшайбы (кВт) 0,18
Максимальный сварочный ток (А) 500
Масса (кг) 158

Вращатель сварочный универсальный СВУ-03/2 предназначен для сварки изделий массой до 300 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой механически обработанную, как по плоскости, так и по окружности круглую стальную плиту диаметром 450 мм и толщиной 12 мм. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления вращатель сварочный оборудован выносным пультом.

По желанию Заказчика сварочный вращатель может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
