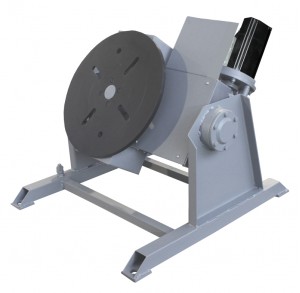

СВУ-02-02 вращатель сварочный универсальный
Распечатать

СВУ-02-02 вращатель сварочный универсальный

570х640х380 Планшайба - сталь Ручной наклон планшайбы СерводвигательГрузоподъемность: 100 кгДиаметр планшайбы: 350 ммМасса: 82.4 кг

280 560 Р + 2 880 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-02-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного СВУ-02-02

Параметр Значение
Габаритные размеры (мм)570х640х380
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 270
Диаметр планшайбы (мм) 350
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Максимальная нагрузка (кг) 100
Максимальный эксцентриситет (мм) 50
Макс. расстояние до центра тяжести (мм) 100
Макс. диаметр детали при повороте на 90°(мм) 300
Макс. вес детали при повороте на 90°(кг) 60
Ток питающей сети:
Род

Частота (Гц)
Напряжение (В)

3-х проводной однофазный
50
220
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 82,4

Вращатель сварочный универсальный СВУ-02-02 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 90° и вращать изделие со сварочной скоростью.

Позиционер сварочный состоит из рамы, планшайбы, механизма вращения, механизма поворота, шкафа управления и пульта управления.

Планшайба вращателя сварочного выполнена из стального листа, четыре Т-образных паза служат для установки сборочных и прижимных приспособлений. Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный вращатель оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы. Панель управления снабжена переключателями направления поворота, остановки и регулировки скорости вращения.

Стол может вращаться в любом направлении. Скорость поворота регулируется при помощи частотного преобразователя.

Стол может быть наклонен в диапазоне 0°-90°. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести. Наклон планшайбы осуществляется вручную при помощи рукоятки механизма наклона. Предельные значения наклона контролируются ограничителями хода.

По желанию Заказчика вращатель может быть укомплектован:

- прижимами для крепления свариваемых изделий к планшайбе;

- пневматическим поджимом задним центром;

- трехкулачковым самоцентрирующимся патроном различных диаметров;

- штативом с креплением для газовой горелки.

Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
