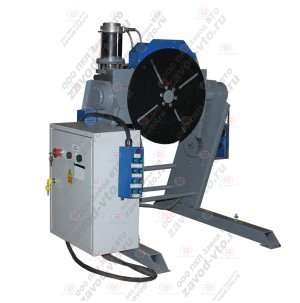

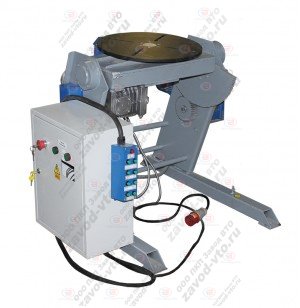

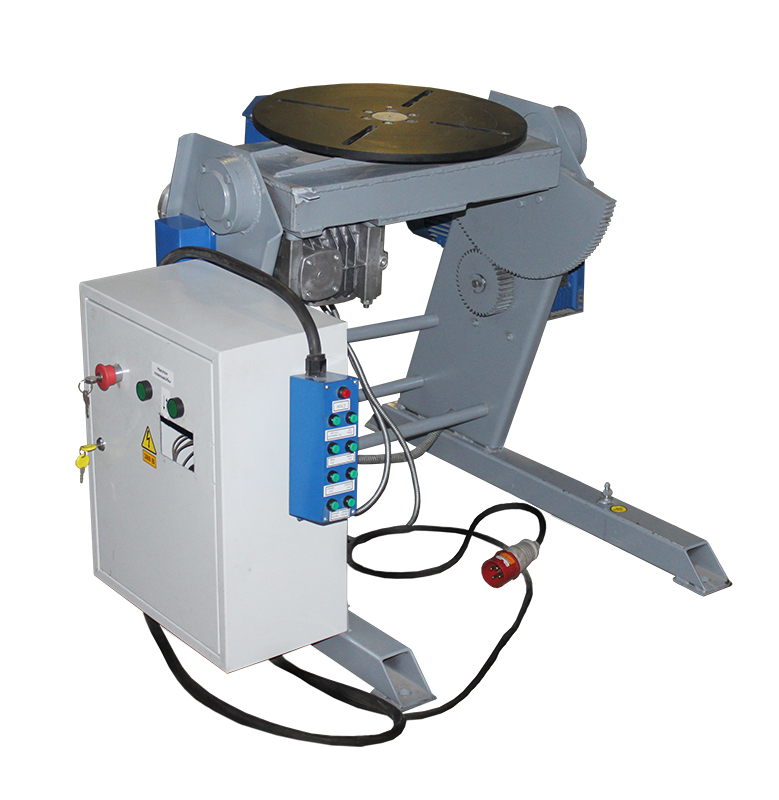

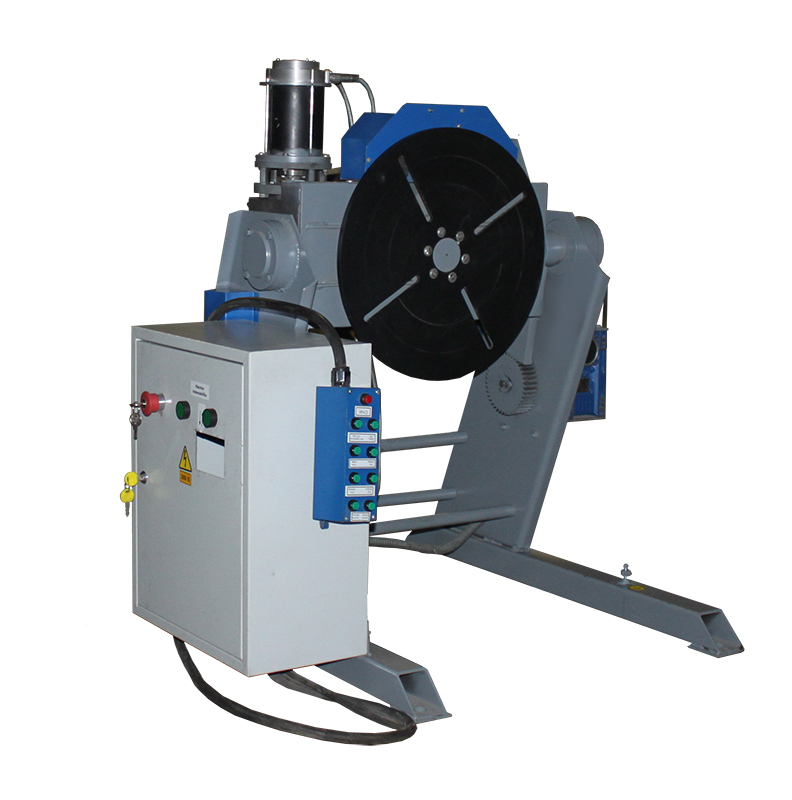

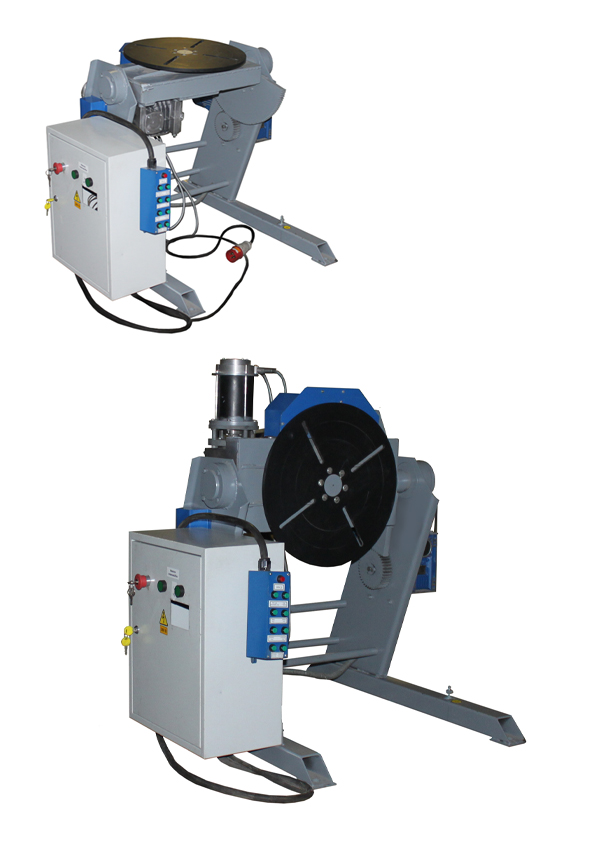

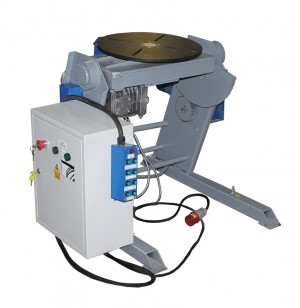

СВУ-03 вращатель сварочный универсальный
Распечатать

СВУ-03 вращатель сварочный универсальный

1115х1145х785 Планшайба - сталь СерводвигательГрузоподъемность: 300 кгДиаметр планшайбы: 450 ммНаибольший диаметр свариваемых изделий: 500 ммМасса: 161 кг

554 640 Р + 5 100 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-03

Параметр Значение
Габаритные размеры (мм) 1115х1145х785
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 695
Диаметр планшайбы (мм) 450
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Наибольшая грузоподъемность (кг) 300
Наибольшая грузоподъемность при повороте на 90 град. (кг) 100
Наибольший диаметр свариваемого изделия (мм) 500
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 450
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода наклона планшайбы (кВт) 0,55
Мощность электродвигателя привода вращения планшайбы (кВт) 0,75
Максимальный сварочный ток (А) 500
Масса (кг) 161

Вращатель сварочный универсальный СВУ-03 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 90° и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой механически обработанную, как по плоскости, так и по окружности круглую стальную плиту диаметром 450 мм и толщиной 12 мм. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Для удобства управления вращатель сварочный оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика сварочный манипулятор может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
