СВУ-02-02/2 вращатель сварочный универсальный
Распечатать

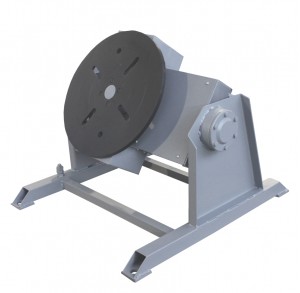

СВУ-02-02/2 вращатель сварочный универсальный

500х640х380 Планшайба - сталь Ручной наклон планшайбыГрузоподъемность: 100 кгДиаметр планшайбы: 350 ммМасса: 82.4 кг
Цена: 215 940 Р + 3 960 Р Упаковка
212 940 Р + 3 960 Р Упаковка
Вы экономите: 3 000 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-02-02/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного СВУ-02-02/2

Параметр Значение
Габаритные размеры (мм) 500х640х380
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 270
Диаметр планшайбы (мм) 350
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин) до 1,6
Максимальная нагрузка (кг) 100
Максимальный эксцентриситет (мм) 50
Макс. расстояние до центра тяжести (мм) 100
Макс. диаметр детали при повороте на 90°(мм) 300
Макс. вес детали при повороте на 90°(кг) 60
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фазный
50
380
Мощность электродвигателя привода вращения планшайбы (кВт) 0,18
Максимальный сварочный ток (А) 370
Масса (кг) 82,4

Вращатель сварочный универсальный СВУ-02-02/2 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 90° и вращать изделие со сварочной скоростью.

Позиционер сварочный состоит из рамы, планшайбы, механизма вращения, механизма поворота, шкафа управления.

Планшайба вращателя сварочного выполнена из стального листа, четыре Т-образных паза служат для установки сборочных и прижимных приспособлений. Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Стол может вращаться в любом направлении. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.

Стол может быть наклонен в диапазоне 0°-90°. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.

Панель управления снабжена переключателями направления поворота и остановки планшайбы, тумблером регулировки скорости вращения. Скорость поворота регулируется при помощи частотного преобразователя. Угол наклона планшайбы осуществляется вручную при помощи рукоятки механизма наклона и составляет 0°-90°. Предельные значения наклона контролируются ограничителями хода.

По желанию Заказчика вращатель может быть укомплектован:

- прижимами для крепления свариваемых изделий к планшайбе;

- пневматическим поджимом задним центром;

- трехкулачковым самоцентрирующимся патроном различных диаметров;

- штативом с креплением для газовой горелки.

Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
