СВУ-02/2 вращатель сварочный универсальный
Распечатать

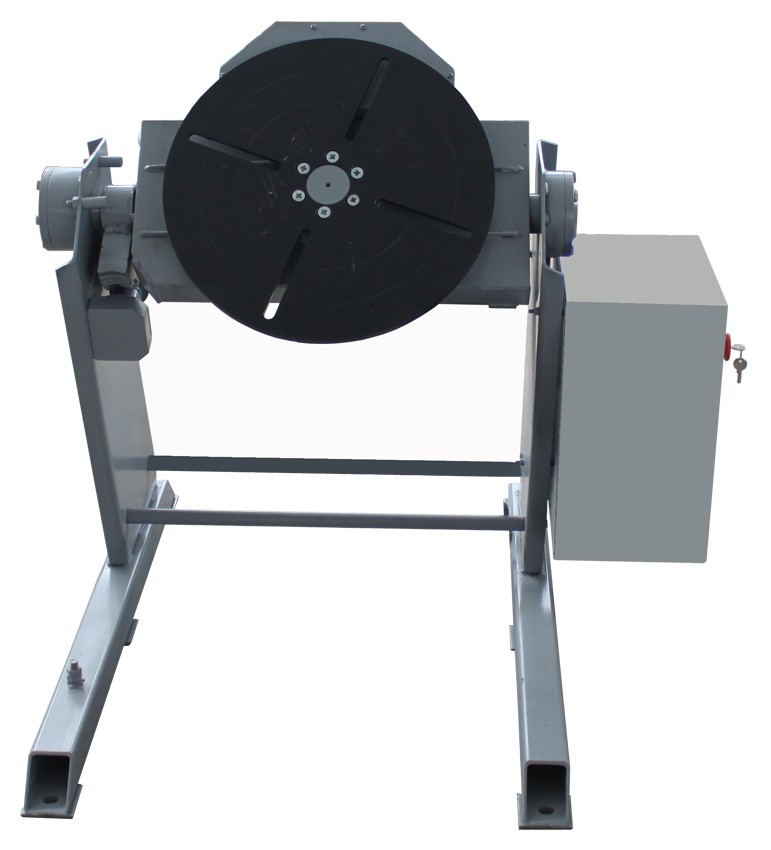

СВУ-02/2 вращатель сварочный универсальный

660х770х795 Планшайба - сталь Ручной наклон планшайбыГрузоподъемность: 300 кгДиаметр планшайбы: 450 ммМасса: 140 кг

367 620 Р + 5 040 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-02/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-02/2

Параметр Значение
Габаритные размеры СВУ-02/2 (мм) 660х770х795
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 695
Диаметр планшайбы (мм) 450
Угол наклона планшайбы (град.) от 0 до 90
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин) до 0,93
Максимальная нагрузка (кг) 300
Максимальный эксцентриситет (мм) 50
Макс. расстояние до центра тяжести (мм) 100
Макс. диаметр детали при повороте на 90° (мм) 200
Макс. вес детали при повороте на 90° (кг) 100
Ток питающей сети:
Род

Частота (Гц)
Напряжение (В)

переменный
3-х фазный
50
380
Мощность электродвигателя привода вращения планшайбы (кВт) 0,18
Максимальный сварочный ток (А) 500
Масса (кг) 140

Вращатель сварочный универсальный СВУ-02/2 позволяет устанавливать изделие в наиболее удобное положение за счёт регулируемого угла наклона планшайбы до 90° и вращать изделие со сварочной скоростью.

Сварочный вращатель состоит из рамы, механизма вращения, механизма поворота, шкафа управления.

Вращение планшайбы осуществляется от трехфазного асинхронного электродвигателя переменного тока.

Планшайба вращателя сварочного выполнена из стального листа, четыре Т-образных паза служат для установки сборочных и прижимных приспособлений.

Стол может вращаться в любом направлении. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.

Стол может быть наклонен в диапазоне 0°-90°. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.

Панель управления снабжена переключателями направления поворота, остановки и регулировки скорости вращения. Скорость поворота регулируется при помощи частотного преобразователя. Угол наклона планшайбы осуществляется вручную при помощи рукоятки механизма наклона и составляет 0°-90°. Предельные значения наклона контролируются ограничителями хода.

По желанию Заказчика вращатель может быть укомплектован:

- прижимами для крепления свариваемых изделий к планшайбе;

- пневматическим поджимом задним центром;

- трехкулачковым самоцентрирующимся патроном различных диаметров;

- штативом с креплением для газовой горелки.

Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
