СВУ-04 вращатель сварочный универсальный
Распечатать

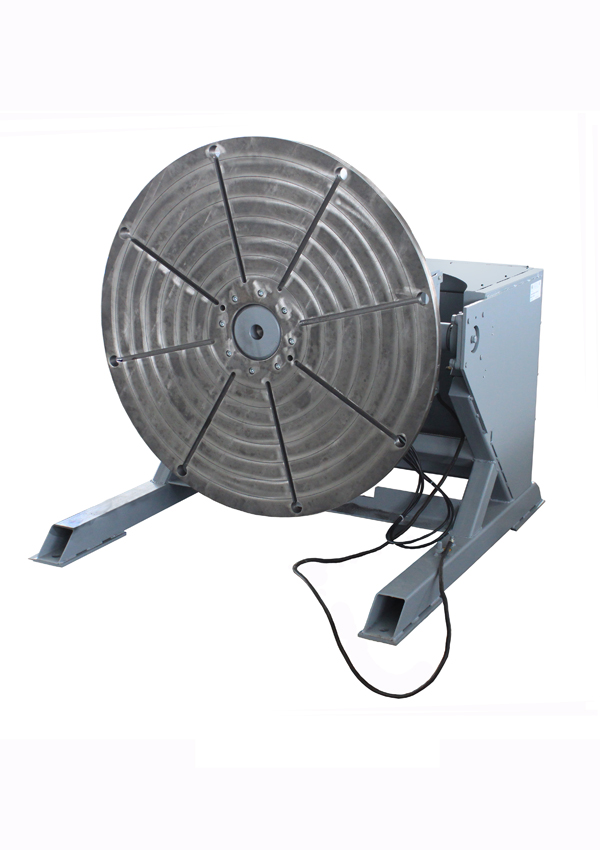

СВУ-04 вращатель сварочный универсальный

1300х1226х830 Планшайба - чугун отработка заданного угла поворота планшайбы СерводвигательГрузоподъемность: 1000 кгДиаметр планшайбы: 1000 ммНаибольший диаметр свариваемых изделий: 1200 ммМасса: 553 кг

610 620 Р + 4 980 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-04
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного СВУ-04

Параметр Значение
Габаритные размеры (мм) 1300х1226х830
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 650
Диаметр планшайбы (мм) 1000
Наибольшая грузоподъемность (кг)
При горизонтальном положении планшайбы
При вертикальном положении планшайбы

1000
600
Наибольший диаметр свариваемого изделия (мм)
При горизонтальном положении планшайбы
При вертикальном положении планшайбы

1200
1000
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода вращения (кВт) 0,75
Мощность электродвигателя привода наклона (кВт) 0,75
Максимальный сварочный ток (А) 800
Масса (кг) 553

Вращатель сварочный универсальный СВУ-04 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 1000мм и толщиной 30мм, изготовленную из серого чугуна.Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Восемь Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный манипулятор может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе. Для удобства управления сварочный вращатель оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика сварочный позиционер может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.

Вращатель сварочный универсальный СВУ-04 стал победителем всероссийского конкурса "100 лучших товаров России - 2018", что подтверждает высокое качество независимой оценки продукции.
