СВУ-04/2 вращатель сварочный универсальный
Распечатать

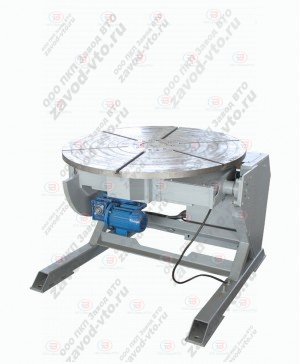

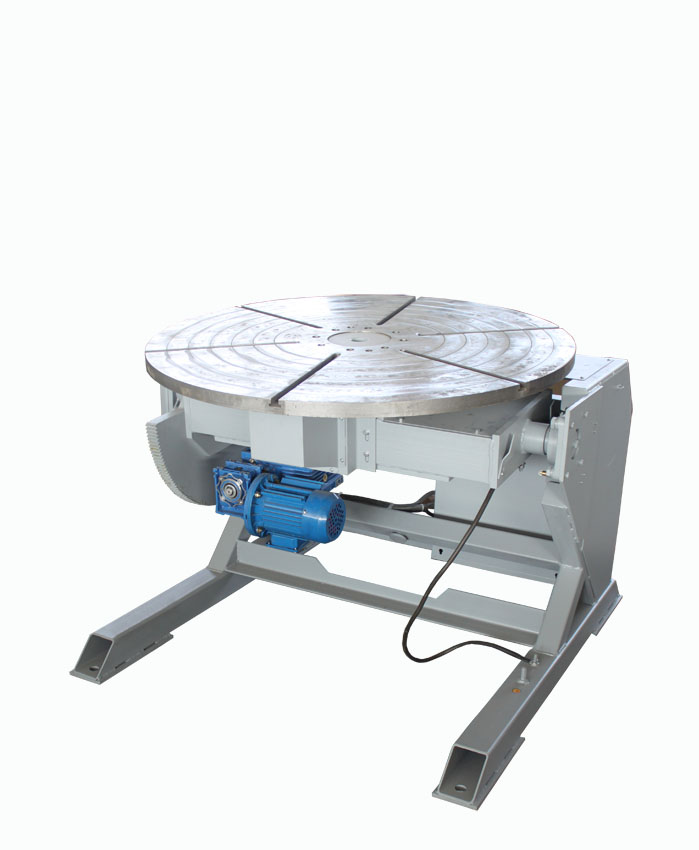

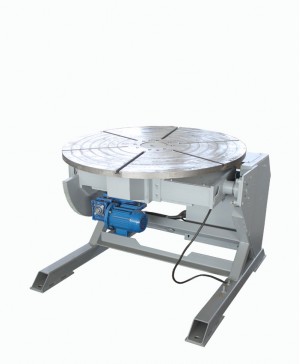

СВУ-04/2 вращатель сварочный универсальный

1320х1200х830 Планшайба - стальГрузоподъемность: 1000 кгДиаметр планшайбы: 1000 ммМасса: 553 кг

735 540 Р + 7 800 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-04/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного СВУ-04/2

Параметр Значение
Габаритные размеры (мм) 1320х1200х830
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 650
Диаметр планшайбы (мм) 1000
Наибольшая грузоподъемность (кг)
При горизонтальном положении планшайбы
При вертикальном положении планшайбы

1000
600
Наибольший диаметр свариваемого изделия (мм)
При горизонтальном положении планшайбы
При вертикальном положении планшайбы

1000
1000
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин) до 1.1
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода вращения (кВт) 0,37
Мощность электродвигателя привода наклона (кВт) 0,75
Частота тока (Гц) 50
Максимальный сварочный ток (А) 800
Масса (кг) 553

Сварочный вращатель СВУ-04/2 (г/п 1000 кг) предназначен для сварки изделий массой до 1000 кг. с размещением по углу наклона и повороту.

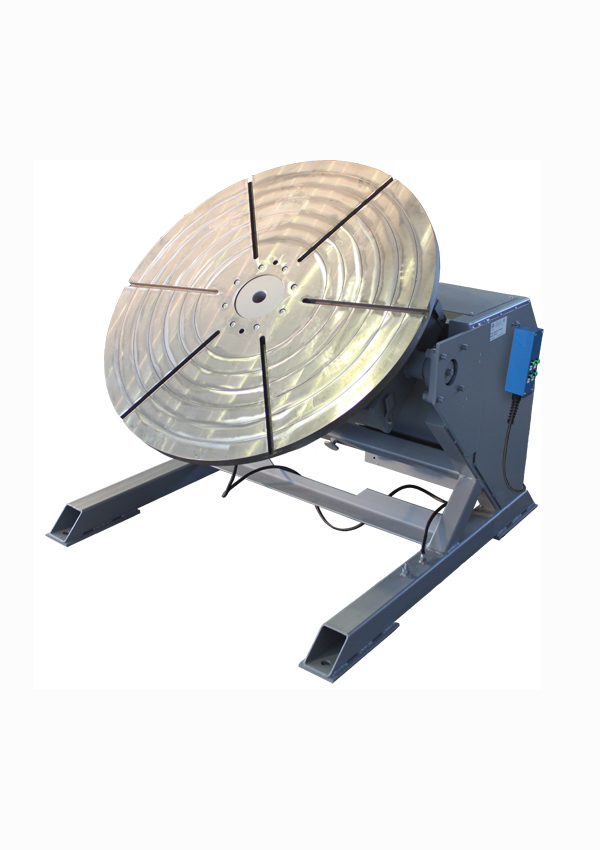

Вращатель сварочный универсальный СВУ-04/2 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности стальную круглую плиту диаметром 1000 мм и толщиной 30 мм. Шесть Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе. Для удобства управления сварочный вращатель оборудован выносным пультом.

По желанию Заказчика сварочный позиционер может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.

929 040 Р
+ 7 140 Р Упаковка
940 260 Р
+ 7 140 Р Упаковка
119 880 Р
+ 4 320 Р Упаковка
182 040 Р
+ 4 320 Р Упаковка
162 720 Р
+ 4 260 Р Упаковка
ЩОС-03 щит ограждения
ЩОС-03
7 680 Р
+ 1 320 Р Упаковка
14 100 Р
+ 1 980 Р Упаковка
37 500 Р
+ 1 740 Р Упаковка

Руководство по эксплуатации СВУ-04/2 (Сварочный_вращатель_СВУ-04_дробь_2.pdf, 920 Kb) [Скачать]
