СВУ-04 исп.2  вращатель сварочный универсальный
Распечатать

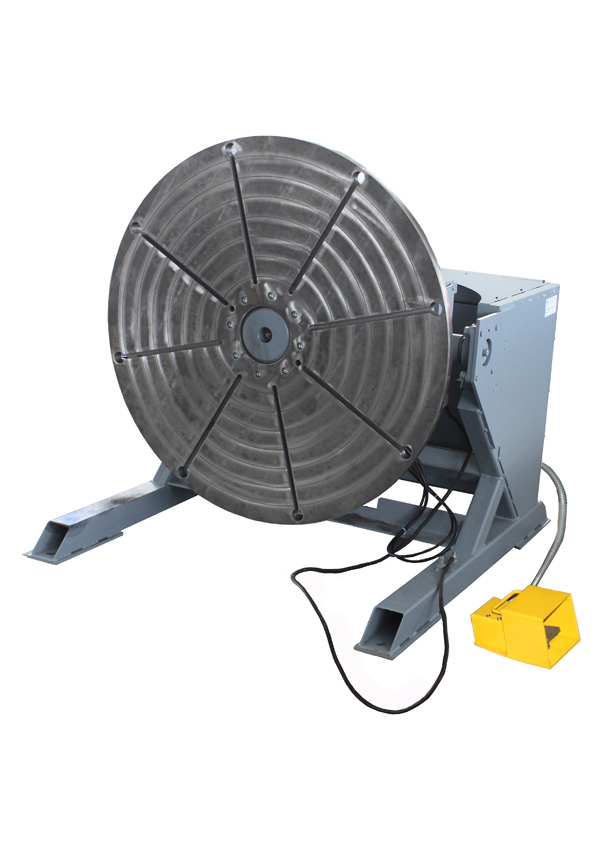

СВУ-04 исп2 вращатель сварочный универсальный

1300х1226х830 Планшайба - чугун отработка заданного угла поворота планшайбы СерводвигательГрузоподъемность: 1000 кгДиаметр планшайбы: 1000 ммМасса: 558 кг
Цена: 761 940 Р + 6 480 Р Упаковка
750 960 Р + 6 480 Р Упаковка
Вы экономите: 10 980 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-04 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного СВУ-04

Параметр Значение
Габаритные размеры (мм) 1300х1226х830
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 650
Диаметр планшайбы (мм) 1000
Наибольшая грузоподъемность (кг) 1000
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 4
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

переменный 3-х фаз.
50
380
Мощность электродвигателя привода вращения (кВт) 0,75
Мощность электродвигателя привода наклона (кВт) 0,75
Масса (кг) 558

Сварочный вращатель СВУ-04 исп.2 (г/п 1000 кг) предназначен для сварки изделий массой до 1000 кг с позиционированием по углу поворота и размещением по углу наклона.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 1000 мм и толщиной 30 мм, изготовленную из серого чугуна.

Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг.

Восемь Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный вращатель оборудован выносным пультом, педалью управления вращением плангайбы и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров.
