СВУ-05 сварочный вращатель универсальный
Распечатать

СВУ-05 вращатель сварочный универсальный

1625х1495х1130 Планшайба - сталь отработка заданного угла поворота планшайбы СерводвигательГрузоподъемность: 2000 кгДиаметр планшайбы: 1000 ммМасса: 1245 кг
Цена: 1 091 100 Р + 5 340 Р Упаковка
1 079 940 Р + 5 340 Р Упаковка
Вы экономите: 11 160 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-05
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-05

Параметр Значение
Габаритные размеры (мм) 1625х1495х1130
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 920
Диаметр планшайбы (мм) 1000
Наибольшая грузоподъемность (кг) 2000
Наибольшая грузоподъемность при повороте на 90 град. (кг) 1400
Наибольший диаметр свариваемого изделия (мм) 1400
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 1200
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) от 0 до 360
Частота вращения планшайбы (об/мин) от 0,05 до 2,5
Потребляемая мощность (кВт)
Привод вращения
Привод наклона

2
1,5
Ток питающей сети:
Род
Частота тока (Гц)
Напряжение (В)

3-х фаз.
50
380
Частота тока (Гц) 50
Максимальный сварочный ток (А) 800
Масса (кг)1245

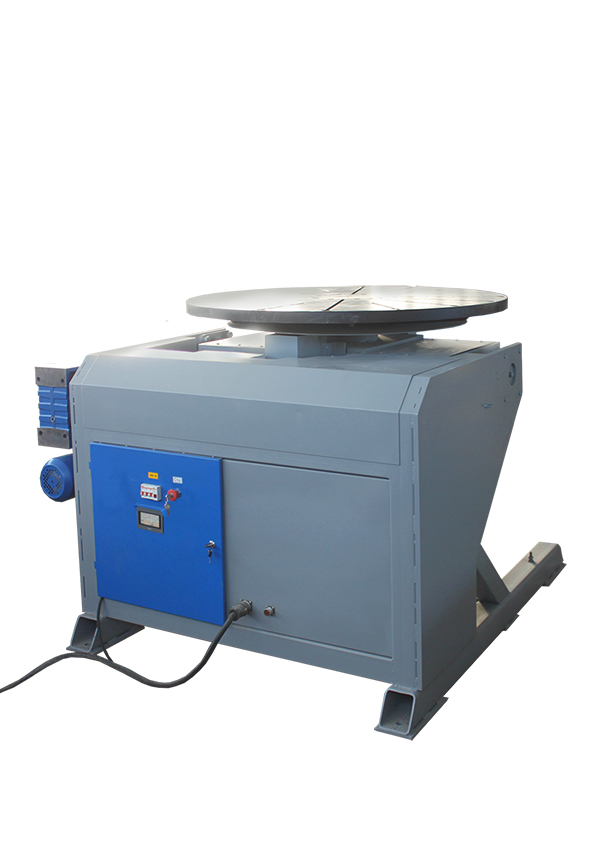

Сварочный вращатель универсальный СВУ-05 (г/п 2000 кг) предназначен для сварки изделий массой до 2000 кг с позиционированием по углу поворота и размещением по углу наклона.

Сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135°, и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

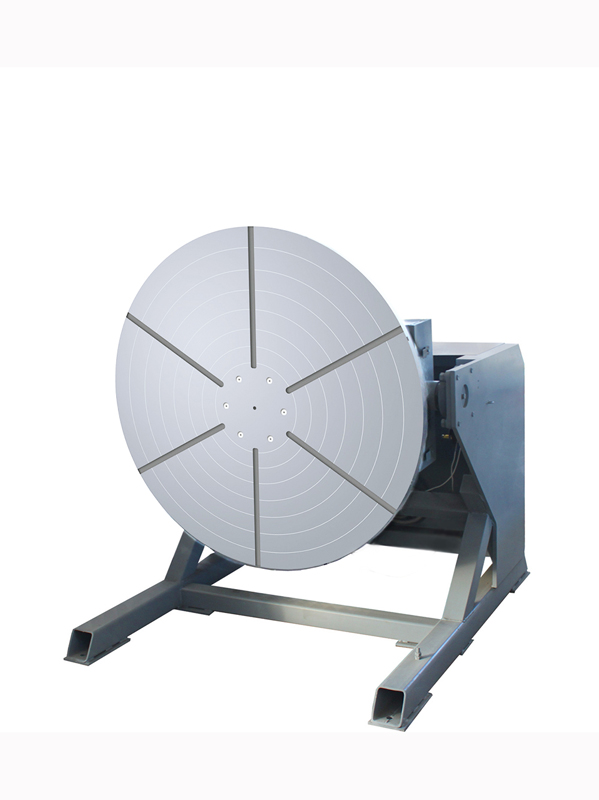

Планшайба представляет собой механически обработанную как по плоскости, так и по окружности круглую плиту диаметром 1000 мм и толщиной 35 мм, изготовленную из стали.

Шесть Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

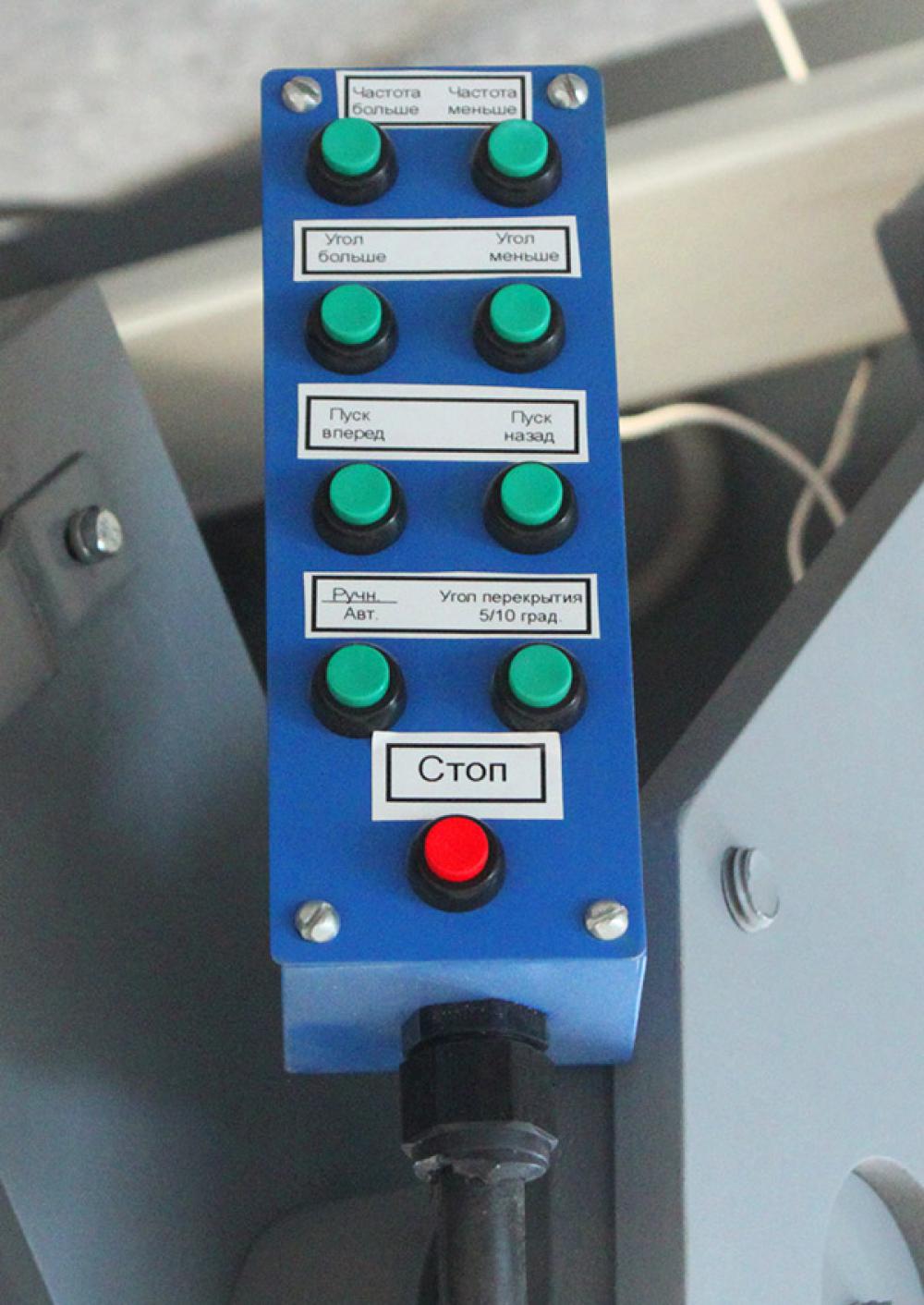

Для удобства управления сварочный вращатель оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика вращатель сварочный может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
