СВУ-05/2 вращатель  сварочный  универсальный
Распечатать

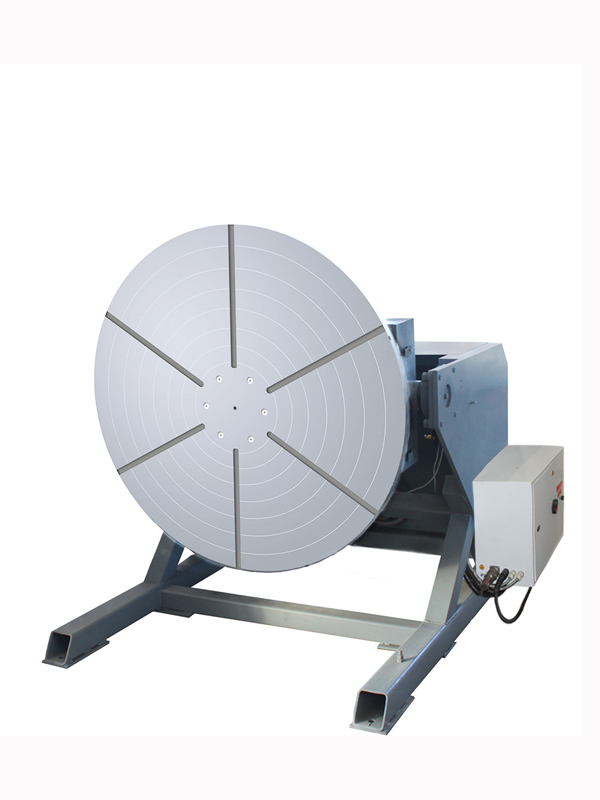

СВУ-05/2 вращатель сварочный универсальный

1745х1495х1130 Планшайба - стальГрузоподъемность: 2000 кгДиаметр планшайбы: 1000 ммМасса: 1365 кг
Цена: 772 980 Р + 5 760 Р Упаковка
756 960 Р + 5 760 Р Упаковка
Вы экономите: 16 020 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-05/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-05/2

Параметр Значение
Габаритные размеры (мм) 1745х1495х1130
Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм) 920
Диаметр планшайбы (мм) 1000
Наибольшая грузоподъемность (кг) 2000
Наибольшая грузоподъемность при повороте на 90 град. (кг) 1400
Наибольший диаметр свариваемого изделия (мм) 1000
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 1000
Угол наклона планшайбы (град.) от 0 до 135
Угол поворота планшайбы (град.) 360
Частота вращения планшайбы (об/мин) до 1,1
Потребляемая мощность (кВт)
Привод вращения
Привод наклона

1,5
1,1
Ток питающей сети:
Род
Частота тока (Гц)
Напряжение (В)

3-х фаз.
50
380
Максимальный сварочный ток (А) 800
Масса (кг) 1365

Сварочный вращатель универсальный СВУ-05/2 (г/п 2000 кг) предназначен для сварки изделий массой до 2000 кг с размещением по углу наклона и повороту.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135°, и вращать изделие со сварочной скоростью.

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

Планшайба представляет собой цельно литую механически обработанную как по плоскости, так и по окружности круглую стальную плиту диаметром 1000 мм и толщиной 30 мм.

Шесть Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

Для удобства управления сварочный вращатель оборудован выносным пультом.

По желанию Заказчика вращатель сварочный может комплектоваться пеалью, трехкулачковым самоцентрирующимся патроном различных диаметров.
