СВУ-05-02 вращатель сварочный
Распечатать

СВУ-05-02 вращатель сварочный универсальный

1625х1495х1130 Планшайба - сталь отработка заданного угла поворота планшайбы СерводвигательГрузоподъемность: 3000 кгДиаметр планшайбы: 1200 ммМасса: 1390 кг

1 099 920 Р + 5 760 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-05-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Параметр

Значение

Габаритные размеры вращателя(мм)

1625х1495х1130

Высота от уровня пола до оси вращения планшайбы при ее вертикальном положении (мм)

920

Диаметр планшайбы (мм)

1200

Наибольшая грузоподъемность (кг)

3000

Наибольшая грузоподъемность при повороте на 90 град. (кг) 1400
Наибольший диаметр свариваемого изделия (мм) 1400
Наибольший диаметр свариваемого изделия, при повороте на 90 град. (мм) 1400

Угол наклона планшайбы (град.)

0 ÷ 135

Угол поворота планшайбы (град.)

0 ÷ 360

Частота вращения планшайбы (об/мин)

0,05 ÷ 2,5

Потребляемая мощность (кВт)

Привод вращения

Привод наклона


2

1,5

Ток питающей сети:

Род

Частота тока (Гц)

Напряжение (В)


3-ех фазный

50

380

Максимальный сварочный ток (А) 800

Масса (кг)

1390

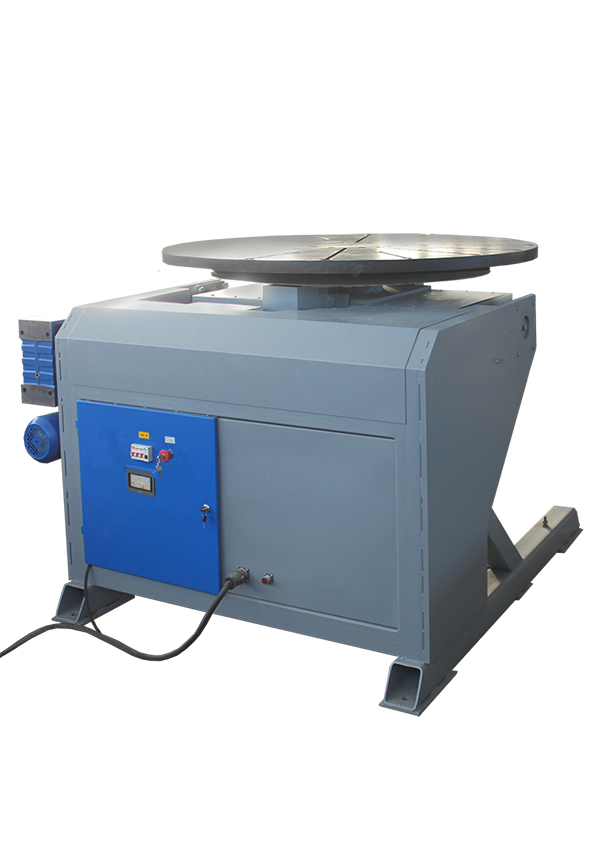

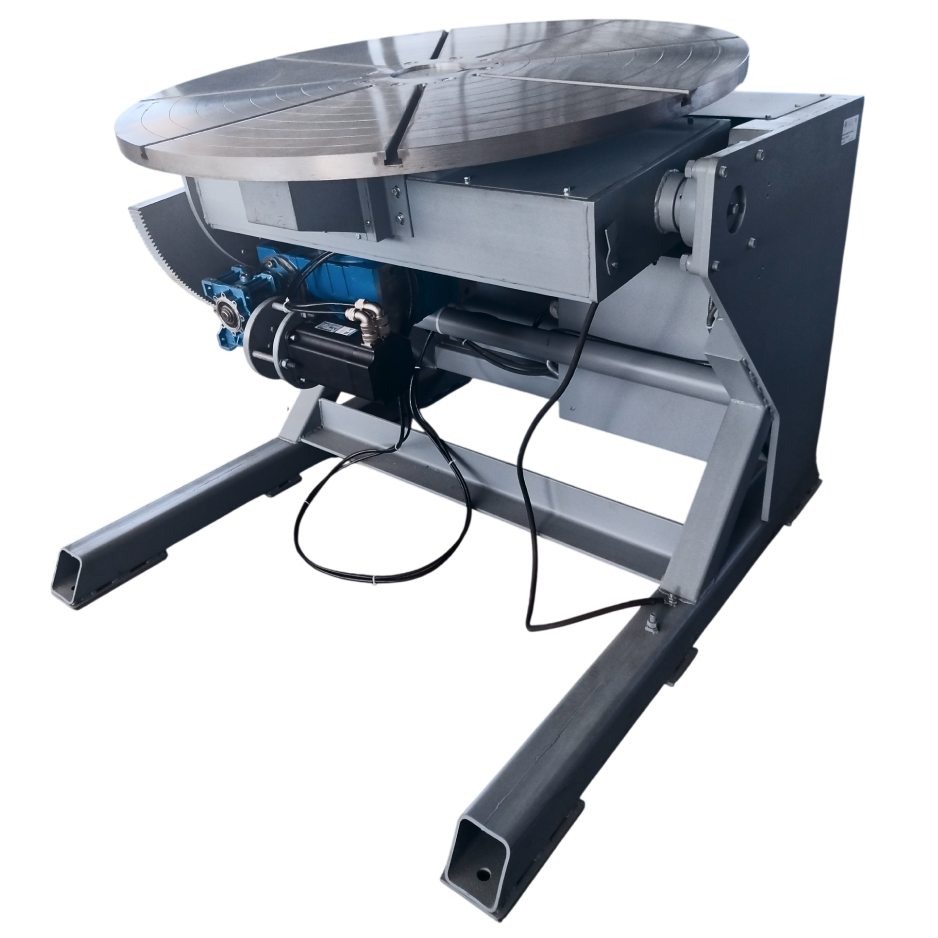

Сварочный вращатель СВУ-05-02 (г/п 2000 кг) предназначен для сварки изделий массой до 2000 кг с позиционированием по углу поворота и размещением по углу наклона.

Универсальный сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.

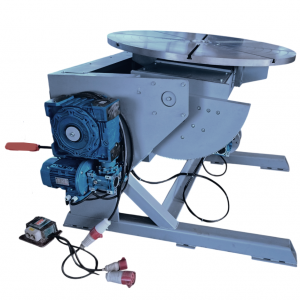

Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.

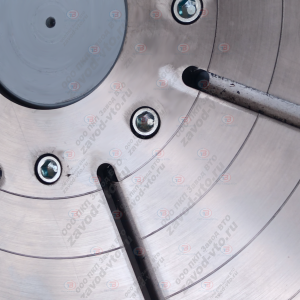

Планшайба представляет собой цельнолитую механически обработанную как по плоскости, так и по окружности стальную круглую плиту диаметром 1200 мм и толщиной 35 мм. Восемь Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Сварочный вращатель может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.

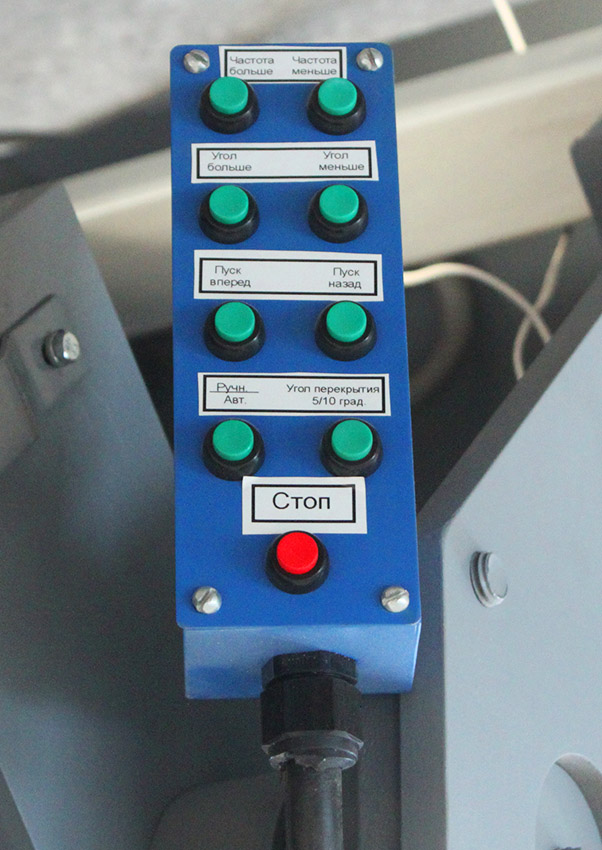

Для удобства управления сварочный вращатель оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.

По желанию Заказчика вращатель может комплектоваться трехкулачковым самоцентрирующим патроном различных диаметров.
