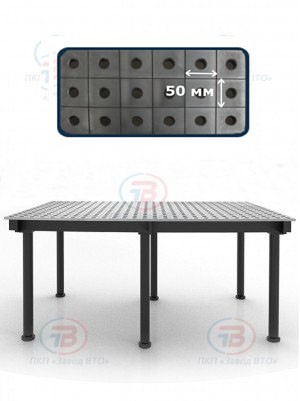

ССД-06-02 сварочно-сборочный стол 3D
Распечатать

ССД-06-02 сварочно-сборочный стол

Стальная плитаОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 171 кг 1400х700х850Равномерно распределенная нагрузка на рабочую поверхность стола: 2500 кг Ø отв. 16 мм Координатная сетка с шагом рисок 50 ммШирина стола: 700мм
Цена: 183 180 Р + 7 980 Р Упаковка
180 960 Р + 7 980 Р Упаковка
Вы экономите: 2 220 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
ССД-06-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1400х700х850
Габаритные размеры рабочей поверхности стола (мм) 1400х700
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 2500
Масса (кг) 171

ССД-06-02 сварочно-сборочный стол с системой отверстий D16 состоит из 6-ти стоек и стальной столешницы. Столешница представляет собой сварную конструкцию с ребрами жесткости, выполненную из листа толщиной 12 мм.

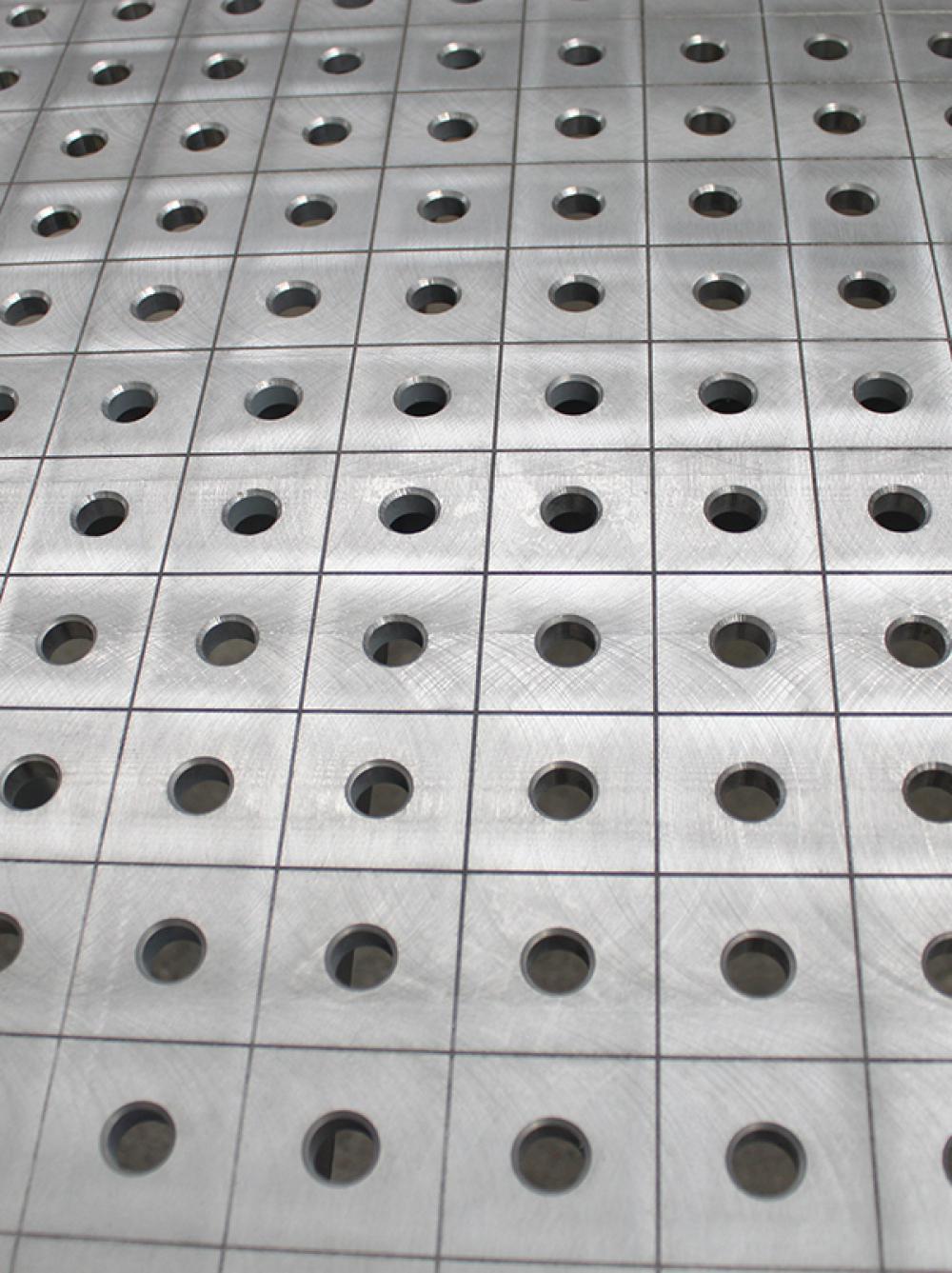

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 16 мм с шагом 50±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтовБС-01-16, БС-04-16, БС-06-16, БС-07-16. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 50±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, стойки стола оборудованы регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

ССД-06 сварочно-сборочный стол с системой отверстий D16 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Преимущество применения стола сварочно-сборочного ССД-06-02:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 16 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие координатной сетки с шагом рисок 50±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм/м.
- Применение специальных опор ОД-01-16 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02-16 (приобретаемых дополнительно).
